K5600 se lanza al LED


Por fin K5600 ha presentado públicamente su línea de proyectores LED, y digo “públicamente” porque ya los vi hace un año en un cuarto cerrado, pero no me dejaron sacar fotos; a día de hoy todavía es difícil obtener alguna imagen de los Joker 300, Alpha 300 y del panel modular Slice.

Sí, los tuve en mis manos y los estuve trasteando, pero como hace un año de esto y mi memoria es limitada intentaré buscar las sensaciones; no fui a la presentación oficial en Cine Gear 2019 de Los Angeles (me pillaba un poco lejos). K5600 ha esperado mucho para desarrollar sus productos LED pues consideraba que la calidad y potencia de los mismos todavía no habían llegado al nivel necesario exigido por la marca, y una vez puestos no viene de unos meses si los proyectores van a ser PERFECTOS.

Joker 300 LED: El Joker siempre ha sido la estrella de la marca, y este proyector con una unidad LED bicolor de 300W va a ser un bombazo por su intensidad y calidad, con una temperatura de color desde 2.700K hasta 6.500K. Visualmente se parece mucho a los Joker2 y utiliza las mismas lentes Par que el Joker 400 de HMI. Y sí, tal como sospecháis, poco a poco va a ir remplazando a los Joker 200 y 400 de HMI; aunque tendremos que esperar la confirmación por parte de los usuarios, de momento K5600 seguirá fabricando su línea completa de descarga.

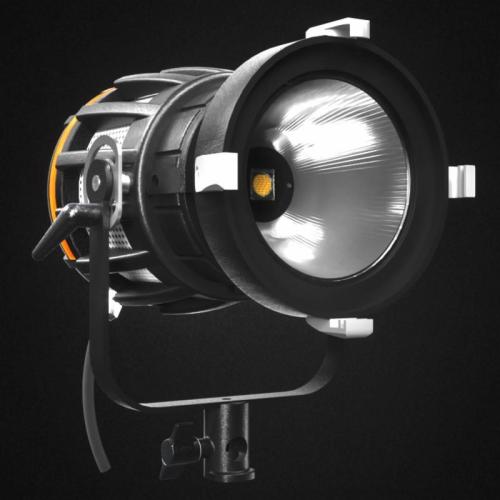

Joker 300 LED

Alpha 300 LED: Al igual que todos los proyectores HMI de la serie Alpha, éste complacerá a cualquiera que haya estado buscando un LED que pueda reproducir las verdaderas cualidades del Fresnel. Con un haz desde 5º hasta 55º el Alpha 300 LED proyecta sombras nítidas que se pueden cortar y controlar de la misma forma que en un Fresnel de tungsteno de 2kW.

Alpha 300 LED

Slice LED: El mundo de los paneles LED matriciales es infinito y cada fabricante ha aportado su “solución perfecta”. Dado que K5600 se ha lanzado al mercado más tarde que sus competidores ha estudiado todos los aciertos y errores que hay en los rodajes, y ha preguntado a distintos Gaffers. No nos engañemos, TODO no puede ser, pero si es cierto que la tendencia en bicolor* son paneles ligeros, potentes y con muchos accesorios; pues K5600 ha apostado por 4 paneles finos, ligeros y modulares de distintos tamaños con ensamblaje tipo machihembrado (no me he inventado la palabra, es una nomenclatura muy utilizada en carpintería) que permite unir varios para formar un panel mayor, e incluso llegar al sistema 4×4 al que se le puede montar una horquilla que puede alimentarse con una fuente de alimentación de 1.200W (4 x 300W). *Antes he hecho mención a los paneles bicolor, porque la luz para los rodajes es y seguirá siendo mayoritariamente blanca.

Panel Slice sistema 4×4

Balastos LED: Tanto el Joker 300, como el Alpha 300 y el panel Slice comparten el mismo balasto de 300W, lo que brinda al Gaffer múltiples herramientas para elegir según sus necesidades. Al trabajar todos con la misma potencia podemos utilizar un balasto individual de 300W o uno múltiple de 1200W (4 x 300W), como sería el caso del Slice 4×4. Ambos balastos LED están fabricados por Power Gems al igual que todos los balastos de HMI que ofrece K5600 con sus equipos.

Balasto de 300W y balasto de 1200W

Después de la vacaciones y la IBC nos tocará hacer un tour de esos que tanto nos gustan…

Alfons Grau – Director Gerente de Grau Luminotecnia

Chroma-Q, im-presionante


Pues ya tenemos otra marca para representar dentro del mundo LED profesional, y como diría Jesulín, sus productos son im-presionantes. Chroma-Q tiene un diseño robusto cuando el producto lo requiere o ligero si se da el caso. A mi personalmente me apasionan sus barras LED de color RGBW y RGBA con un alto rendimiento y una infinidad de opciones para su control dinámico.

¿En que ámbito nos movemos con los productos de Chroma-Q? Pues la verdad es que en todos los que intervenga la luz de calidad, ya sea publicidad, cine, series, TV, teatro, espectáculo, eventos y arquitectural. Mejor empiezo entrando en detalle de los diferentes productos que ofrecemos.

Color Force II

Color Force II es la familia de barras LED de color RGBA destinada a eventos y espectáculos con su gama de colores puros y saturados para las creaciones artísticas. La calibración de color desde fábrica permite unir varias barras con la garantía de que obtendremos siempre un color homogéneo entre ellas. El Color Force II es un 50% superior a su predecesor permitiendo iluminar cicloramas hasta 12 metros de superficie. Hay tres modelos de barras, la Color Force II 12 de 33cm con una potencia de 133W que nos entrega 3.600 Lumen, la Color Force II 48 de 118cm con 533W y 13.550 Lumen, y la Color Force II 72 de 176cm con 800W y 18.600 Lumen. Asímismo todos los modelos están disponibles con tres tipos de ópticas con distintas aperturas, la estándar de 22ºx22º, la de 43ºx43º y la ciclorama de 80ºx35º. Con control de píxels asignables mediante RDM.

Familia Color Force II con RGBA

Studio Force II

Studio Force II es la familia de barras LED de color RGBW destinada a cine y TV con su gama de colores puros y saturados, apoyados por un blanco desde 2.800K hasta 6.500K con control de dominante verde/magenta. La extricta selección de LEDs por su BIN en fábrica y su sofisticado software garantizan la consistencia del blanco y de los colores. El Studio Force II ofrece las mismas ópticas que el Color Force II, y también tres tamaños siendo en este caso la Studio Force II 12 de 150W con un rendimiento 6.500 Lumen, la Studio Force II 48 de 550W y 24.000 Lumen, y la Studio Force II 72 de 800W y 36.000 Lumen. En este caso también todos los modelos están disponibles con tres tipos de ópticas con distintas aperturas, la estándar de 22ºx22º, la de 43ºx43º y la ciclorama de 80ºx35º. Con control de píxels asignables mediante RDM.

Familia Studio Force II con RGBW

Brute Force

Del Studio Force II 48 surgen los Brute Force 4 y Brute Force 6, todo un potencial de luz tipo “Wendy” light con LEDs RGBW con 2.200W y 96.000 Lumens el primero, y 3.300W y 144.000 Lumens el segundo. Ambos paneles cuentan con control de píxeles asignables con RDM, lo cual nos permite crear efectos dinámicos de colores y formas. Indicado para grandes superficies o exteriores. La estructura de ambos “Bestias” es autoportante con flight case, pero permite desmontar las barras Studio Force II 48 si necesitamos crear efectos lineales.

Brute Force 6 para iluminar un bosque, por ejemplo

Color One 100X

El Color One 100X es el par LED RGBA por definición, con un 60% más de rendimiento que su predecesor. El diseño óptico y la salida totalmente homogénea ofrecen un haz de 19° potente, suave, uniforme y definido, con una combinación de colores sobresaliente en todo el espectro y sin sombras de separación de color antiestéticas. Los emisores RGBA reproducen colores puros en todo el espectro, incluidos azules oscuros, lava al rojo vivo y pasteles súper suaves, así como una completa gama de blancos. La regulación teatral emula la curva de atenuación extremadamente suave de los proyectores de incandescencia. El Color One 100X ofrece la opción IP20 para interior y la IP65 para exteriores. Con un consumo de 63W nos entrega 1.950 Lumens.

Color One 100X con colores puros e intensos

Studio One 100

El Studio One 100 es la versión LED bicolor del par Color One 100X con un rango desde 3.000K hasta 6.100K, con un haz de 18º bien definido y una luz homogénea. Existen las versiones luz día y tungsteno, pero teniendo el bicolor, y a estas alturas, las vamos a obviar. El Studio One 100 bicolor con 60W de consumo nos entrega 2.100 Lumens.

Space Force

El Space Force es el spacelight LED bicolor por excelencia, específicamente creado para dar una luz cenital difusa y homogénea; se puede colgar con cadena, con horquilla estándar u horquilla corta. Totalmente silencioso, con un peso de tan solo 8kg, y libre de mantenimiento, se reivindica como el spacelight de platós de altura media entregando 26.700 Lumens con un consumo de 333W. El Space Force tiene un rango bicolor desde 2.800K hasta 6.500K. Aunque no necesita las famosas camisas de los spacelights de incandescencia, las ofrece como accesorio opcional, al igual que la caja de luz i el eggcrate.

Estudio TV con Space Force

Inspire

Con los Inspire entramos en el mundo arquitectural LED lleno de color. Tal como definió en su día la Señora Barbara de Leeuw, Directora del Museo ICER, Ulft, Países Bajos, “Al usar los proyectores Inspire de Chroma-Q, a cada lugar del edificio se le puede dar el color que queramos; cuando el contexto cambia, los colores pueden cambiar con ellos”. ¿Que más puedo añadir, aparte de mencionar las características de los distintos modelos? La galardonada gama Inspire ha sido diseñada para proporcionar una alternativa superior y de bajo consumo energético para la iluminación de edificios y espacios. Utilizando la óptica homogenizada avanzada el haz de salida es único, limpio y puro. La calibración de fábrica garantiza que todas las unidades Inspire tengan el mismo color, por lo que, emparejados emitirán exactamente el mismo. Podemos ajustar la frecuencia de los proyectores desde 1.200Hz a 9.600Hz para eliminar el parpadeo de las cámaras.

Familia Inspire en blanco y negro

He mencionado anteriormente que son proyectores LED de color, pero como siempre andamos con el baile de letras, concretaré más son RGBW con un CCT que va desde los 1.000K hasta los 10.000K. Hay tres modelos a elegir en color blanco o negro: Inspire Mini con un consumo de 70W que nos entrega 3.010 Lumens con lente fija de 65º; el Inspire con un consumo de 100W que nos entrega 4.390 Lumens y opción de 3 lentes, 32º, 42º y 65º; y el Inspire XT con un consumo de 135W y 9.500 Lumens, también con opción de lentes de 32º, 42º y 65º. La señal se transmite por DMX, pero además, para instalaciones fijas podemos utilizar el centro de control externo Inspire con capacidad hasta 96 proyectores.

Centro de control externo Inspire

Para más información podéis acceder a nuestra sección de catálogos y abrir los referentes a la marca Chroma-Q.

Alfons Grau – Director Gerente de Grau Luminotecnia

Cineo + NBC Universal = Lightblade


Cineo y NBC Universal han unido esfuerzos para desarrollar la tecnología LED más innovadora de la industria, la linea Lightblade; el nombre significa “espada de luz”, aunque su producto más destacado son los paneles LB800 y LB1K.

Todo el mundo conoce la marca americana Cineo, antes comercializada con el nombre Trucolor, que desarrolló la famosa tecnología del fósforo remoto. Bueno, Cineo vió que la tecnología del fósforo remoto tenía un rendimiento muy superior a la del LED, pero ésta última tenía una ventaja fundamental que se impuso en el mercado; sí, la tecnología LED con sus paneles bicolor se comió a la tecnología fósforo remoto que estaba obligada a cambiar los paneles frontales para obtener diferentes temperaturas de color. Así pues Cineo empezó a desarrollar paneles con tecnología LED bicolor aprovechando todo lo aprendido del fósforo remoto y claro, también ha entrado en el mundo del color. Con la alianza con NBC Universal el desarrollo de la tecnología de color RGBWA ha ido al máximo aplicando la mezcla de fósforos perfecta para cumplir con las expectativas del gigante de la televisión y el cine; sí, Lightblade.

Jordi con el Cine Lightblade LB800

Como bien sabéis me gusta toquetear los productos antes de hablar de ellos, y aunque esta vez no me lo he podido llevar a casa, he estado probando en la oficina y en plató el Lightblade LB800, y la palabra que lo define es “ESPECTACULAR”. Probándolo con una consola RDM en plató pudimos ver y entender los efectos dinámicos de desplazamiento mediante sus 10 zonas con control sobre los colores, variando la amplitud de las zonas y la velocidad para crear distintos efectos de movimiento. La verdad es que no es lo mismo verlo que explicarlo.

El LB800 creando efectos dinámicos con sus 10 zonas

La tecnología de los LEDs garantiza que todos los productos de la serie Lightblade tienen exactamente la misma estabilidad térmica y la misma consistencia y calidad de color. Empezaremos hablando del modelo LB800 que con una potencia de 900W y unas medidas de 4×2′ (120x60cm) nos entrega 2700 Lux a 3 metros con un haz de 160º de luz difusa. El panel viene equipado con una horquilla horizontal y otra vertical, funciona con refrigeración pasiva (sin ventiladores) y tiene un control local totalmente sencillo e intuitivo, con sus funciones básicas. Si queremos profundizar más con sus funciones, además de seleccionar entre DMX de 8 bits y 16 bits, con su tecnología RDM podemos controlar 10 zonas independientes, de las que ya hemos hablado, con múltiples configuraciones y guardar las que vayamos a utilizar más a menudo. Además es wireless DMX con tecnología LumenRadio integrada.

El LB800 con horquilla vertical y horquilla horizontal

El Lightblade LB1K tiene las mismas funciones que el LB800 pero con 100W más alcanza los 1000W y nos entrega 3000 Lux a 3 metros con su haz de 160º de luz difusa. Este panel de ni más ni menos que 4×4′ (130x130cm) nos genera una luz difusa y uniforme en su gran superficie radiante. Siendo la superficie radiante del LB1K el doble que la del LB800 y con solo 100W más os haréis la pregunta lógica, ¿doble superficie, doble potencia, no? Pero claro, lo que luego pedimos es una gran superficie con potencia moderada, que luego siempre estamos poniendo el dimmer al 30% por que hay “demasiada luz”.

Lightblade LB1K

El Standard 410 sigue en la línea de los Lightblade pero con 410W y un tamaño de 2×1′ (61x37cm). Con cinco temperaturas de color preseleccionadas y de fácil acceso (2700K, 3200K, 4300K, 5600K y 6500K) y seis colores preseleccionados (rojo, amarillo, verde, cian, azul y magenta), lo único que no comparte con sus hermanos mayores es la partición en 10 zonas independientes, que dado su pequeño tamaño es totalmente lógico. Con sus 410W nos entrega 1300 Lux a 3 metros, también con su haz de 160º de luz difusa.

cineo-standard410&lb800-01

El panel Standard 410 con el LB800 de fondo

El panel de control, sistema común para los tres modelos, los Ligthblade LB800 y LB1K y el Standard 410, nos muestra sus 4 botones-pulsadores para saturación, hue, dimmer y CCT; además en su gran display podemos ver en que punto de la rueda de color nos encontramos en la barra de arriba, y la temperatura de color en la de abajo. Funciona como un ordenador, conservando en memoria los últimos datos con los que estábamos trabajando, y se puede actualizar el software por su entrada USB. Además de las funciones que he mencionado, dejando pulsado el botón más grande 3 segundos, entraremos al menú donde veremos cuatro submenús, Local, DMX, Presets y Settings.

cineo-lightbladepanelcontrol03

El sistema de control, común para los tres modelos, en modo Local

  • En Local, que es el modo que he explicado hasta ahora, cada vez que pulsemos el botón de Dimmer, éste variará siguiendo los patrones de cámara, siendo 20% conectado, 40% incremento 1 stop, 60% 2 stops, 80% 3 stops y 100% 4 stops; pulsando los botones Hue y CCT accediremos a los predeterminados que he explicado anteriomente, y pulsando el botón Saturation accediremos a los predeterminados 0%, 10%, 20%, 50%, 80% y 100% para el Standard 410 (0%, 20%, 40%, 60%, 80% y 100% para los LB800 y LB1K) sin variar la base CCT
  • En DMX accederemos a la sección para controlar el panel remotamente y dispondremos de submenús, empezando por la selección entre 8 bit HSI, 8 bit RGB, 16 bit HSI y 16 bit RGB, siendo HSI las siglas de Hue, Saturación e Intensidad, además de valor blanco CCT, mientras que RGB nos refiere a la combinación de los colores Rojo, Verde y Azul, además del blanco CCT. Además en el menú DMX accederemos a la asignación de canales
  • En Presets podemos guardar hasta 6 configuraciones que más nos interesen
  • En Settings podemos acceder a Unlink para desconectar el enlace LumenRadio, a Calibrar el panel o a Factory Reset para volver a la calibración y valores de fábrica, modo muy útil para las empresas de alquiler

Para más información podéis acceder a nuestra sección de catálogos y abrir los referentes a la marca Cineo.

Alfons Grau – Director Gerente de Grau Luminotecnia

Laysion, los tubos LED más eficientes


Dándole color a la pantallas fluorescentes

Hago pocos post últimamente, me hago mayor, los días se me hacen más cortos y las recuperaciones más largas. Para escribir ahora los posts me gusta ponerme en situación y me traigo el producto sobre el que voy a escribir a casa (hasta que mi familia me eche). Si voy a hablar de los tubos LED de la marca Laysion, aprovechando que por fin hace frío los pongo en modo “llama” que es el efecto más bien conseguido de todos los productos RGB que han pasado por mis manos; sólo le hace falta dar calor. Así pues, me he traído una pantalla tipo Kino de 4 tubos de 2′ a la que le he montado dos tubos Bicolor y dos RGBW para ir jugando, y un tubo de 4′ RGBW con una montura muy práctica que nos propone Laysion.

Meditando y observando

Desde el primer momento este fabricante nos sorprendió por la gran calidad de reproducción cromática de sus series MCD (Bicolor) y FCH (RGBW), estamos hablando de un TLCI 98 y un CCI 0 (desviación magenta/verde), y además puedes mezclar los tubos de ambas series pues dan un blanco exactamente igual tanto en 5600K como en 3200K. La serie MCD nos da unos blancos increíbles desde 2600K hasta 6000K sin variación de color al regular la intensidad. Por su parte la serie FCH nos puede dar unos blancos igual de puros desde 2600K hasta 20.000K; sobre los RGBW ya profundizaré más adelante.

Para la alimentación del tubo proponen un conector de 3 pins embutido dejando atrás el punto más débil de los fluorescentes, las dichosas patillas de los extremos. Así pues en un lado del tubo tenemos el conector de alimentación muy seguro y resistente, y por el otro lado los miniXLR para el DMX in&out; en la parte del DMX están situados el control y el display del menú, que además van protegidos con una funda de silicona. La verdad es que ha merecido la pena el retraso del suministro, puesto que la mejora ha sido importante.

Detalle nuevo casquillo y portalámparas

El menú manual de ajustes es simple e intuitivo a más no poder, tanto que hasta el que no los ha tocado nunca sabe moverse con sus tres botones. Asímismo la asignación de canales DMX o la asignación de maestro y esclavos es sencilla uniendo los tubos con pequeños latiguillos en cascada.

Aunque nos hayamos vuelto locos con los tubos que aparecen en todos los anuncios de coches y videoclips, la verdad es que éstos han nacido para sustituir a los fluorescentes aprovechando las pantallas tipo Kino que hay a miles en nuestro mercado audiovisual. Convertir esas pantallas tan populares en Bicolor o RGBW, con un consumo tan bajo y un rendimiento tan alto, y además aprovechando todos los complementos tales como los nidos de abeja y los anclajes a ceferino se ha convertido en nuestra ambición; es por ello que Laysion ha apostado por los tubos LED con alimentador integrado para trabajar a red. Hasta los arneses eléctricos son sencillos, estando divididos en dos partes: el arnés en sí, para 1, 2, 4, 6, 12 ó 24 tubos, con un conector, y a éste se le conecta el cable a red con un interruptor de paso; vamos, que en el mayor de los casos nos encontraríamos con 24 tubos de 8′ con un consumo de 100W cada uno, eso es SÓLO 2.400W, o dicho de otra manera, 10A de nada que los aguanta cualquier instalación casera.

Detalle arnés eléctrico de 4 tubos

Para los usuarios que no tengan carcasas KinoFlo o similares, Laysion nos propone unos soportes de aluminio muy simples y ligeros para 1, 2 y 4 tubos, que además se pueden unir entre ellos mediante clips para crear paneles mayores; estos paneles son aptos para tubos de 2′ y 4′.

En primer plano tubo con pinza MQ de MSE y en segundo soporte Laysion

Serie MCD

La serie MCD incluye todos los tubos Bicolor alimentados a red universal. Se comercializan los modelos de 2′ (60cm) de 25W, 4′ (120cm) de 50W y 8′ (240cm) de 100W y están construidos con carcasa de aluminio y difusor de plástico resistente generando un haz de 140º. Como ya he mencionado anteriormente nos ofrecen una temperatura de color lineal desde 2600K hasta 6000K y una regulación muy precisa de 0 a 100%, sin variación de temperatura de color desde el 8%. La serie MCD utiliza 2 canales DMX, siendo el primero para regular la intensidad y el segundo para la temperatura de color. Las prestaciones de los tubos son las siguientes, a 5600K:

  • Tubo 2′ de 25W nos entrega 529 Lux a 1 metro, 152 a 2m y 74 a 3m
  • Tubo 4′ de 50W nos entrega 849 Lux a 1 metro, 290 a 2m y 143 a 3m
  • Tubo 8′ de 100W nos entrega 1214 Lux a 1 metro, 511 a 2m y 283 a 3m
Detalle conectores DMX y control tubo MCD

Serie FCH RGBW

La serie FCH incluye todos los tubos RGBW alimentados a red universal. Al igual que los Bicolor, se comercializan los modelos de 2′ (60cm) de 25W, 4′ (120cm) de 50W y 8′ (240cm) de 100W y están construidos con carcasa de aluminio y difusor de plástico resistente generando también un haz de 140º. La regulación es muy precisa, sin variación de temperatura de color desde el 8% hasta el 100%, y tienen 6 modos de funcionamiento; desde cualquier modo se puede asignar el canal DMX al tubo, y a también se puede ajustar la intensidad en cada modo y ésta quedará guardada en memoria aunque cambiemos de menú o apaguemos el tubo.

  • Modo CCT mixto: Bicolor desde 2600K hasta 6000K con corrección de verde/magenta
  • Modo CCT H: Bicolor desde 6000K hasta 20000K
  • Modo HSI: Color con la rueda de 0º hasta 360º y al mismo tiempo control de saturación
  • Modo SET C: Colores básicos predeterminados: 3200K, 5600K, rojo, naranja, amarillo, verde, cian, azul y púrpura
  • Modo SET RGBW: Colores según nuestra receta, manejando las proporciones de rojo (R), verde (G), azul (B) y blanco (W)
  • Modo EFFECT M: Efectos especiales básicos: ciclo RGB, saltos RGB, coche policía 1, coche policía 2, tormenta, llama o fuego, paparazzi o flash

La serie FCH utiliza 6 canales DMX, siendo el primero… mejor que veáis la tabla reproducida del catálogo…

Tabla de asignación de canales DMX según modo

Las prestaciones de los tubos son las siguientes, a 5600K:

  • Tubo 2′ de 25W nos entrega 476 Lux a 1 metro, 137 a 2m y 67 a 3m
  • Tubo 4′ de 50W nos entrega 764 Lux a 1 metro, 261 a 2m y 129 a 3m
  • Tubo 8′ de 100W nos entrega 1093 Lux a 1 metro, 460 a 2m y 255 a 3m
Los blancos, blancos y los colores, intensos

Serie BH a batería

Casi nos pasan desapercibidos los pequeños tubos a 5V DC de 1′ con potencia 10W y 2′ con potencia 20W que vienen con imanes y mango. Estos tubos LED son Bicolor de 2 pasos, 3200K y 5600K, llevan la batería integrada (de 700 ciclos) y nos van a sacar de más de un apuro en el rodaje con su autonomía de hasta 4 horas a máxima potencia.

Con imán y con mango

¿Se pueden controlar con alguna app?

No, pero sí. Vamos a entendernos. Laysion en sí mismo no tiene ninguna aplicación, pero las series MCD y FCH al tener DMX son totalmente compatibles con el transmisor A30G con WiFi y 2,4G para RGB/Bicolor y la app de Ledgo. Así pues, podemos agregar los tubos LED de un fabricante junto con los LEDs del otro y controlarlos todos por la consola DMX de la app de Ledgo; ah, y también podemos controlar los paneles Flexible, Metal y Color de Cineroid. Sólo son ideas… probadas por nosotros.

Tubo Laysion y transmisor Ledgo

Descárgate en estos enlaces los catálogos en castellano de la serie FCH y de la serie MCD. *Atención: los portalámparas que se muestran en los catálogos son los antiguos.

Alfons Grau – Director Gerente de Grau Luminotecnia

La familia DLED sigue creciendo


Ya tenemos aquí los nuevos DLED10 Turbo y DLED30 Studio, los más potentes de la familia de proyectores bifocales LED de dedolight. El DLED10 con una haz desde 4º hasta 75º viene en dos versiones, luz día con una potencia de 300W que nos entrega a 3 metros 12.500 Lux en spot, 20.000 Lux con óptica haz paralelo (parallel beam) y 1.900 Lux en flood, y la bicolor con un rango desde 2700K hasta 6500K y una potencia de 220W que nos entrega 5.466 Lux en spot, 8.027 Lux con óptica haz paralelo (parallel beam) y 1.400 Lux en flood. Por otro lado tenemos el DLED30, más preparado para estudio (con opción P.O.), de momento sólo viene en versión luz día con una potencia de 300W y un haz desde 4º hasta 85º y nos entrega a 3 metros 18.000 Lux en spot, 26.500 Lux con óptica haz paralelo (parallel beam) y 1.300 Lux en flood. Como todos los proyectores dedolight podemos ampliar sus maravillosas prestaciones con las ópticas Wide Angle y Parallel Beam del sistema Lightstream, vamos a analizarlos por separado.

DLED10 Turbo

DLED10 Turbo de 220W bicolor y 300 luz día

El DLED10 Turbo tiene el mismo sistema óptico que el DLED9 pero con el mismo LED de 220W que el DLED12 en la versión bicolor y el mismo LED de 300W que el DLED30 en la versión luz día. Una bestia en si misma que sólo dedolight puede dominar con la precisión quirúrgica de su sistema óptico. Un proyector bifocal portátil (con la fuente de alimentación separada) que da un rendimiento extraordinario con un peso de tan solo 4,2kg; los balastos con dimmer y DMX pesan 2,2kg el bicolor de 220W y 5,2kg el luz día de 300W.

DT10 luz día 300W

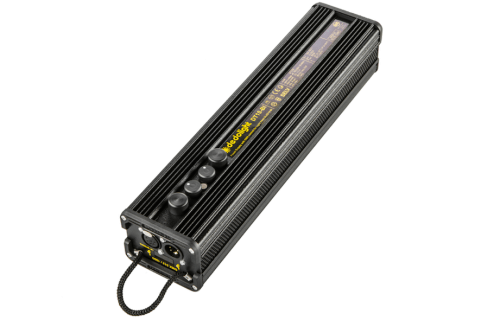

DT10 bicolor 220W

Al principio lo he contado todo concentrado y mezclado, pero vale la pena analizarlo con detalle. El DLED10 básico nos proporciona un haz de 4º a 50º gracias a su sistema de lentes asféricas. Para aumentar el haz, en caso de querer abarcar más espacio con poco tiro, podemos montarle una óptica gran angular (wide angle o WA) y trabajaremos con un haz desde 44º hasta 75º; en resumen, con un solo proyector obtenemos un haz desde 4º hasta 75º gracias al WA. Por si eso fuera poco también podemos aumentar la entrega de luz en posición spot con el haz paralelo (paralel beam o PB); con el DLED10 bicolor, con un rango desde 2700K hasta 6500K, obtenemos con el haz paralelo DPBA14 hasta 8.027 Lux, un 147% de lo que nos da en la posición spot, y con una potencia de 220W; con el DLED10 luz día y el haz paralelo DPBA14 alcanzamos los 22.125 Lux con 300W.

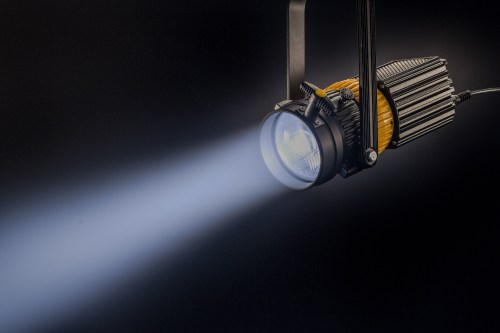

DLED10 Turbo con haz paralelo DPBA14

Cuando hablamos del DLED10 estamos inmersos en la Serie 400 de dedolight que engloba el DLED9, el DLH400D de HMI y el DLH650 de incandescencia; eso significa que todos los accesorios ópticos son compatibles entre ellos, desde las simples viseras, los WA y los PB, hasta las monturas de proyección Imager con todos sus complementos.

DLED30 Studio

DLED30 Studio de 300W luz día

El DLED30 es la evolución del DLED12 Studio que ha pasado de los 220W a los 300W, de momento sólo en luz día. Pero volvemos a lo mismo, con el sistema óptico bifocal de lente asférica y sus ópticas WA y PB este aparato no tiene rival con los fresnels LED del mercado; ni el Arri L10 (son su lente de plástico) puede competir con él. Mientras el DLED12 luz día nos entrega 10.500 Lux a 3 metros y en posición spot, el DLED30 nos da 18.000 Lux a la misma distancia y apertura, y 26.500 Lux con el haz paralelo DPBAL18. Realmente es mucha luz para un proyector de LED de tan solo 300W. Esto nos permite, gracias a su haz tan concentrado, iluminar con espejos o simplemente poner el proyector más lejos de la zona a iluminar.

DLED30 Studio con haz paralelo DPBA18L

El DLED30 Studio, al igual que el DLED12, tiene toda la electrónica integrada, así como el sistema DMX. Por lo que a la óptica se refiere su haz sin accesorios cubre desde los 4º hasta los 65º, pero con la óptica gran angular alcanzamos hasta los 85º de cobertura. Además el DLED30 forma parte de la Serie 1200 de dedolight, que engloba el DLED12, el DLH1200D de HMI y el DLH1000 de incandescencia, y al igual que he contado antes, significa que todos sus accesorios ópticos son compatibles entre ellos: las viseras, los WA, los PB y también las monturas de proyección Imager con todos sus complementos.

Accesorios ópticos Serie 1200

Resumiendo…

Además de ser proyectores de un alto rendimiento y con un gran rango de apertura del haz, tanto el DLED10 como el DLED30, así como todos los proyectores de dedolight, pueden convertirse en cañones de recorte, proyectores de gobos o proyectores de efectos gracias a su sistema óptico bifocal y su montura de proyección Imager, que cada vez tiene más ópticas donde elegir.

Para más información, estos son los catálogos de los proyectores bifocales DLED de lente asférica:

Recordemos toda la gama DLED de proyectores bifocales con lente asférica, que es muy amplia. Los separo por su serie lo cual indica que comparten accesorios ópticos:

  • Serie Antorcha: LedZilla2 de 8W y LedZilla Bicolor de 8W, evoluciones del LedZilla; especiales IredZilla (IR860 e IR960) y FluoresZilla (UV365 y UV400)
  • Serie Mini: DLED2 de 20W y DLED3 Turbo* de 40W (ambos en luz día y bicolor); especiales DLED2 IR (IR860 e IR960)
  • Serie Clásica: DLED4 de 40W y DLED7 Turbo de 90W (ambos en luz día y bicolor); especiales DLED4 IR (IR860), DLED4 UV (UV365 y UV400). Accesorios ópticos compatibles con el DLH4 y DLHM4-300 de incandescencia, y el DLH200D de HMI
  • Serie 400: DLED9 de 90W (en luz día y bicolor) y DLED 10 Turbo de 220W bicolor ó 300W luz día; especiales DLED9 UV ((UV365 y UV400). Accesorios ópticos compatibles con el DLH650 de incandescencia y el DLH400D de HMI
  • Serie 1200: DLED12 Studio de 220W (en luz día y bicolor) y DLED30 Studio de 300W luz día. Accesorios ópticos compatibles con el DLH1000 de incandescencia, y el DLH1200D de HMI

También puedes leer el post sobre dedolight y los fakes con aro amarillo para estar informado de las malas copias que corren por el mercado que desprestigian tanto a los que los venden como a los que los usan, y por qué.

* Del DLED3 Turbo nunca he escrito pero es un pequeño proyector muy interesante y tiene un kit superpequeño de tres aparatos para el ya famoso hombre orquesta. No hay post, pero sí tenemos vídeo de la pasada NAB.

Julio Gómez y el kit DLED3 Turbo en la pasada edición de la NAB

Alfons Grau – Director Gerente de Grau Luminotecnia

LedRaptor, el LED para PanAura


Pues ya la tenemos aquí, se llama LedRaptor, la fuente de luz LED Bicolor de dedolight para los PanAura. Con dos potencias a elegir, LedRaptor3 de 220W y LedRaptor5 de 440W ya podemos cambiar la tecnología para iluminar con los PanAura3 de 90cm y PanAura5 de 150cm. Con los PanAura conseguimos una luz suave y envolvente, al tiempo que un aparato con poca profundidad para utilizarlo dentro de espacios pequeños y además ahora cada uno podrá elegir si utilizar tecnología de  incandescencia, HMI o LED Bicolor.

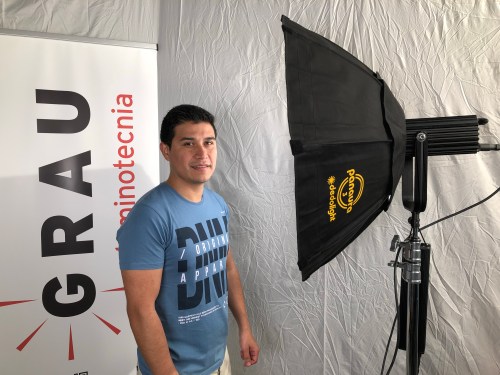

Luis iluminado por el PanAura3 con LedRaptor3

Aunque el LedRaptor3 se recomienda para el PanAura3, yo personalmente prefiero utilizarlo con el PanAura5 que nos cubre una superficie mucho más envolvente. Siendo realistas, el PanAura5 desde siempre ha sido la ventana de luz octogonal con más éxito por su relación tamaño y portabilidad, dejando al PanAura7 para estudio y al PanAura3 como luz de apoyo. Así pues, dependiendo de la cantidad de luz que deseemos, siempre con los PanAura3 ó PanAura5, podremos optar por los 220W del LedRaptor3 ó los 440W del LedRaptor5. Sea como sea la incandescencia quedará reservada a los puristas, mientras tengamos acceso a las lámparas, y la descarga creo que quedará totalmente sustituida por la tecnología LED Bicolor. La verdad es que poder tener la opción de cambiar la temperatura de color desde 2700K hasta 6500K en un mismo aparato y en un instante da mucha ventaja a la tecnología LED del LedRaptor.

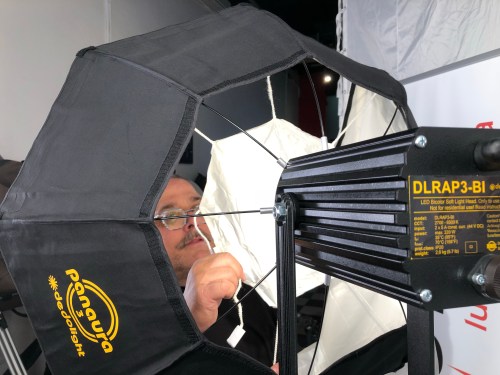

Toni montando el difusor “tanga” al Panaura3

Ya tenemos disponible el LedRaptor3 Bicolor de 220W y nos está encantando tanto a nosotros como a los profesionales a los que se lo estamos mostrando; recordemos que ya lo presentamos montado con el PanAura3 en la Jornada de Iluminación Técnica que organizamos en el Espacio Harley el pasado mes de abril, y desde entonces está dando vueltas. No hace falta decir que dedolight los ha estado desarrollando desde hace años para obtener una luz homogénea y bien repartida dentro de la caja de luz PanAura porque es muy importante tener la luz controlada antes de entregarla en el interior de la ventana produciendo así una luz difusa envolvente natural y agradable. Aunque ahora estén de moda los paneles matriciales de luz difusa no llegan a alcanzar la belleza de la luz de una ventana octogonal y parte de este éxito es el hecho de que el origen sea un solo punto de luz lo más pequeño posible.

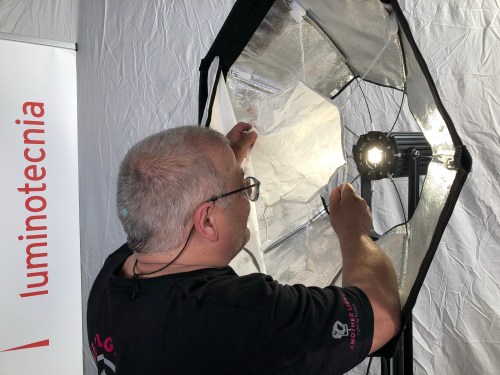

Montando el Panaura3; se puede apreciar el LED del LedRaptor3

A lo mejor algunos consideran que le falta un poco de luz al PanAura5 con el LedRaptor3 pero siempre debemos tener en cuenta que con las cámaras actuales estamos buscando, generalmente, más una gran superficie de luz que la potencia en sí misma. De todas formas en unas semanas también tendremos el LedRaptor5 Bicolor de 440W que nos doblará el rendimiento para una misma superficie. Sabemos que es un proyector dedicado para los PanAura, pero también debemos tener en cuenta que algunas veces la multi-disciplina no es útil, pues quien trabaja con PanAura lo utiliza siempre en sus rodajes o sesiones.

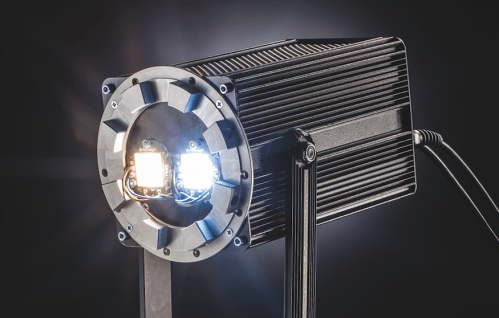

El prototipo del LedRaptor5

Alfons Grau – Director Gerente de Grau Luminotecnia

Proyectos e instalaciones 2017


No es nuevo el hecho de que deje pasar algunos meses antes de escribir acerca de los proyectos realizados, además de algunos no puedo ni siquiera mostrar fotos. Algunos proyectos no se cierran hasta pasado dos años y en cambio otros, por su sencillez duran tan solo un par de semanas desde el pedido hasta su finalización. En los últimos años sólo escribo de los proyectos especiales puntualmente dado que además de poseer un atractivo peculiar debo tener la autorización para poder publicarlos. Este 2017 no tuvimos ningún proyecto espectacular, pero sí unos cuantos menores y variopintos; éste es el resumen exceptuando los traslados de platós, actualizaciones o reparaciones de instalaciones, o revisiones de las líneas eléctricas y DMX, así como de las estructuras o rigging, que son también nuestro trabajo del día a día.

Dadas las diferentes velocidades de los proyectos estos están ordenados por fecha de inicio independientemente de cuando se finalicen. No hace falta decir que nuestra experiencia nos impide trabajar con productos fuera de normativa o de baja calidad, es por ello que muchos clientes cuentan con nosotros a ojos cerrados para acometer nuevos proyectos o actualizaciones. Siempre podemos aspirar a un proyecto mejor con los mejores productos, el tiempo nos acaba dando la razón; es por ello que trabajamos con primeras marcas y si debemos rebajar por cuestiones de presupuesto siempre lo hacemos con material verificado por nosotros para poder dar todas las garantías de calidad y resistencia. Simplemente somos especialistas, además de en iluminación, en platós, parrillas, cicloramas sinfín y virtuales, y siempre entregamos la instalación afinada y pre-iluminada; son muchos años y mucha experiencia acumulada.

Iluminación para el programa musical Soy Yo de Latina TV

El 2017, con las instalaciones, nos mantuvimos en la cifra de negocio del 2016 a pesar de no haber realizado ningún proyecto espectacular, y como la tendencia se ha convertido en normalidad, TODAS las instalaciones las realizamos con la más novedosa tecnología LED:

  • Concesionarios Renault– Cuando el mercado de segunda mano del automóvil se junta con la fotografía digital surge la necesidad de la iluminación y los coches son muy… vamos a dejarlo en “complicados”. Es por ello que además de iluminación difusa realizamos cajas de luz de 6 por 4 metros adaptándonos a cada situación.
  • Fx Animation– Realizamos las particiones móviles del plató con raíles TeycoRig y telas de molton negras.
  • Plató Quadis– Otra caja de luz para fotografiar coches de forma automática sobre una rueda giratoria. Además de la caja de luz tuvimos que cerrar con un ciclorama circular de 6 metros TeycoRig y tela molton blanca con una doble capa para disimular la cámara y evitar que ésta saliera reflejada en los coches.
  • Tecnocampus– Realizamos las particiones móviles del plató con raíles TeycoRig y telas de molton negras. El plató ya lo habíamos realizado en el 2011.
  • Universitat de Barcelona– Facultat de Belles Arts – ¡Ya era hora, el primer plató del 2017! Este pequeño plató de 25m2 lo habilitamos con ciclorama sinfín a una sola pared y fondos Colorama, con parrilla de tubos. La pequeña dotación de iluminación dedolight ya la tenía el cliente y pasaron de utilizarla en trípodes a colgada.
  • Latina TV– Tras el éxito del plató que realizamos en el 2016, en este 2017 se fueron sucediendo las ampliaciones con trípodes de cámara Manfrotto y más iluminación con LedSpot 150W de FilmGear, Fellonis HO de TecPro, iluminación especial como el Fresnel HMI 6kW de FilmGear, el “cañonazo” Merlin HMI 2.5kW de Robert Juliat, kits Neo de Rotolight, cegadoras par 36, pantallas fluorescentes FloBox 4x40W de FilmGear, consolas… hasta llegar al pedido de luz espectacular para su programa musical “Soy Yo” con nuestra asistencia técnica para su instalación y formación. La dotación fue con iluminación Chauvet compuesta por 20 cabezas móviles Rogue R1 Beam 132W descarga, 18 cabezas móviles Rogue R1 Wash LED, 30 par LED ColorDash, 8 cabezas móviles Maverick MK2 Wash LED, 7 cabezas móviles Rogue RH1 Hybrid 330W descarga, 6 recortes Ovation LED con óptica 19º y 120 barras Epix Strip Tour LED para trabajar con vídeo, además de las 3 cortinas LED VisionDrape DJ; para controlarlo todo una consola GrandMa2 Ultra Light con su unidad de procesador de vídeo y 9 nodos Artnet X para distribuirlo. Con tanto material tuvimos que impartir formación a los técnicos de Latina TV.
  • TV Vandellós – L’Hospitalet de l’Infant– En este proyecto estuvimos desde antes que pusieran la primera piedra y la de cambios que dió hasta que salió la oferta. En este plató de TV instalamos una parrilla de tubo, un set virtual de 19m2 y un ciclorama perimetral con cortina molton negra. La iluminación la realizamos con 4 fresnels TwinLed de RVE y 8 paneles Felloni HO de TecPro, a sumar a los que se llevaron del traslado.
  • Barça TV– En esta ocasión dotamos un plató, que ya habíamos realizado en 2015, con iluminación para dos pequeños sets; en total fueron 3 DLED9 de dedolight para los frontales, 2 Felloni HO de TecPro para relleno/suavización y 3 DLED4 de dedolight para contras.
  • TV Eslovenia– Sólo como curiosidad; colaboramos con la empresa TheLight, fabricante de los famosos Velvet, produciendo e instalando un cilindro difusor de 6 metros de diámetro con su estructura en la televisión eslovena en Bratislava.
  • Congreso Diputados– Realizamos la iluminación del plató de 25m2 y de la sala de prensa. Para el plató montamos una parrilla móvil TeycoRig, el sistema de alimentación y DMX, y la iluminación con 2 paneles Velvet Light2 y 2 Mini Light2. Para la sala el espacio nos obligó a ahorrar altura y montamos 3 Velvet Light2, 9 Mini Light2 y 1 Power1, todos de color blanco.
  • Universitat Pompeu Fabra– En este plató integramos el sistema DMX, con una consola Smartfader ETC de 12/48 canales y 5 paneles Velvet Light2.
  • Delegación del Gobierno en Catalunya– Dotamos la sala de prensa con 4 DLED9 bicolor y 2 DLED4 bicolor disimulados al máximo con unos pequeños soportes y los dimmers escondidos, al igual que la pequeña instalación elécrica y DMX.
  • Universidad Pais Vasco– La última instalación del 2017 la realizamos con fresnels Sereniled 150W de RVE y paneles LedStudio 54W de Ledgo por razones de presupuesto en un plató de 170m2. Debo decir que era la primera vez que hacíamos una instalación con paneles Ledgo y yo era muy reacio pues no teniamos suficiente experiencia con la marca. Después de 6 meses en el plató debo decir que funcionan de maravilla al igual que los que tenemos en la exposición encendidos ocho horas al día. Para la regulación también nos estrenamos con la consola ColorSource 20/40 de ETC, sustituta de la famosa Smartfader. La parrilla de tubo, acompañada por un ciclorama en U con cortina escénica gris y un set virtual de 5 metros por 4 de alto, con suelo de 25m2.

Debo decir que últimamente todo el mundo ofrece proyectos e instalaciones de platós, auditorios y salas pero somos muy pocos los que realmente las hacemos bien, y con todas las certificaciones y garantías en regla. Y es que es muy importante la seguridad y la calidad de todo lo que cuelga por encima de nuestras cabezas, además de que la iluminación debe ser perfecta.

Alfons Grau – Director Gerente de Grau Luminotecnia
