Lo más de “nuestra” IBC


Este no es un blog de una revista especializada, es el blog de Grau Luminotecnia y por lo tanto hablo básicamente de luz, de nuestra luz, de la de nuestras marcas representadas. Pues eso, vamos a hablar de lo mejor de nuestras representadas en esta última edición de la IBC.

Hacía unos años que me saltaba la feria IBC y mi querida ciudad Amsterdam, y la verdad es que el reencuentro ha sido espectacular, todo estaba en su sitio y la gente acogedora como siempre. Todos los fabricantes a la carrera presentando sus novedades y sacando pecho por sus productos y sus marcas. El mundo de la iluminación de cine y TV está dividido en tres grupos: Arri, “los demás” y “los chinos”, así de simplista me he vuelto. Arri aparte, en esta IBC me han llamado la atención dos cosas: 1ª. Es más económico comprar una empresa* que funciona a no pagar a un ingeniero para desarrollar nuevos productos. 2ª. Algunos fabricantes chinos ya han tomado la delantera a los europeos en el desarrollo de nuevos productos; ojo al dato.

Empecemos pues con el resumen de la novedades tangibles de nuestras representadas, sólo las novedades que hemos podido ver y tocar; y alguna que otra crítica…

  • Rosco: Empezaremos por la bomba de la feria, Rosco ha dado un paso adelante para compensar la bajada crónica de la venta de filtros de gelatina y la poca penetración de sus paneles LED Silk en el mercado europeo; ha comprado(*) DMG Lumière, fabricante francés de los populares paneles LED bicolor SL1 Switch. Mini Switch y Maxi Switch.
  • DMG Lumière: Evidentemente tenemos que hablar del fabricante comprado por Rosco, pues éste se integra dentro de la familia Rosco pero mantiene su marca independiente así como su propia red de distribuidores, Grau Luminotecnia entre ellos. Por su parte Rosco introducirá el producto en los países donde no tenía una buena penetración DMG Lumière, que no es nuestro caso puesto que en tan solo un año hemos hecho un muy buen trabajo. Por lo tanto estad tranquilos, seguimos siendo el representante exclusivo de DMG Lumière tanto en España como en Portugal. A por cierto, DMG Lumière presentó su panel Mini Pastel, el de color RGB+¿?, aunque aun era un prototipo; pronto hablaremos de él.
  • Maxi Switch con el Dome de DoPChoice

  • TheLight: No llegó a tiempo para presentar su panel LED de color y nos tuvimos que conformar con la nueva línea Velvet Mini Power; no están nada mal estos Mini Power1, Mini Power2 y Mini Power3 con unos LED’s y lentes más suavizadoras, dado que los Mini se utilizan para espacios pequeños y cercanos a los personajes a iluminar.
  • El Velvet Mini Power

  • dedolight: Presentó el DLED10 Turbo bicolor, con una potencia de 200W y un tamaño muy similar al DLED9 de 90W. Asímismo también presentó las unidades de LED bicolor de 500W y 1000W para los PanAura; ¡esto hay que probarlo ya!
  • El dedolight DLED10 Turbo

  • El PanAura con LED de 500W

  • DoP Choice: Es un no parar de novedades, y con una tecnología tan simple que hace reir. Esta vez presentó la caja de luz Snapbox 4×4′ (120x120cm) para todo tipo de paneles flexibles, por la que recibió el premio Best of Show de la revista TVB Europe, y una selección de accesorios dedicados para otros fabricantes, como el Snapbag Dome para el Maxi de DMG Lumière.
  • El Snapbox

  • K5600: Ha remodelado la linea Joker para celebrar su 25º aniversario con el Joker2 y su balasto controlado por WiFi. Todos sabemos que es un fabricante de HMI, ¿pero para cuando los LEDs?

    El nuevo Joker2 de 800W

  • Falcon Eyes: Es un fabricante de producto con un ratio calidad precio muy ventajoso del cual estamos distribuyendo con éxito gamas como en Sophiez, paneles LED bicolor circulares de luz difusa hasta 120cm y 170W; bueno, pues también ha presentado su panel LED RGB de 120W bicolor y RGB.
  • Sophiez bicolor de 68W

  • Los otros: No, no es una marca, simplemente no os digo las marcas hasta que tengamos el tema claro, pero hemos visto unos paneles LED flexibles RGB y paneles LED normales también RGB, ambos muy interesantes, entre otras cosas. Pronto más noticias específicas sobre nuevas marcas.

Alfons Grau – Director Gerente de Grau Luminotecnia

Instalación en Franceinfo


¿Qué reto hay mejor que iluminar un plató acristalado por los cuatro costados? ¿Y cómo igualar al Sol con paneles LED? Resumen, una inmensa dotación de 65 paneles soft LED Velvet Light4 de TheLight para sus 240m2 de Informativos 24 horas. Acompañando a los Velvet Light4 instalamos 15 recortes Source Four S2 LED HD de ETC con óptica zoom 15-30º, 20 cabezas móviles LED Mac Aura XB wash de Martin y 20 barras LED Cyclokolor de Starway, además de 15 proyectores bifocales DLE9 y 2 DLED4 de dedolight para la redacción.

Zona atrio para tertulias

En marzo del 2016 France Télévision lanzó la licitación internacional en la que compitieron Mediapro, Ericsson y Videlio, resultando ganadora la empresa española Mediapro con su grupo de empresas Unitecnic, Imagina France y Get Set. Después de mucho trabajo y muchos ajustes, nuestro esfuerzo junto con el del equipo técnico de Unitecnic (ellos tuvieron mucho más lío, nosotros sólo la parte de la iluminación) se vió compensado el 1 de setiembre con la inauguración del nuevo canal Franceinfo, conformado por France Télévision y Radio France. Nuevo plató, nueva redacción, nuevo canal de informativos.

Zona atrio para redacción

En este proyecto internacional tuvimos la suerte de que France Télévision tenía dirigiendo la iluminación al Director de Fotografía Jean Poidevin y él tenía muy claro lo que quería, aunque aceptaba pequeñas variaciones como fue el caso de introducir los dedolight DLED9 para la zona más baja. La parte más dura fue el diseño, pues éste al principio no encajaba con el presupuesto que le había asignado la TV, pero se fue solucionando por el bien del proyecto que lanzaría la imagen del nuevo canal de TV. France TV, al igual que muchas televisiones, tiene productos de distintas marcas homologados para así poder tener opciones contrastadas para sus proyectos sin tener que analizarlos cada vez que lanzan una licitación. Así pues nuestra elección fue fácil entre Arri, Desisti y TheLight, coincidiendo además con el criterio del Director de Fotografía, los TheLight Velvet Light4; los ETC Source Four S2 LED y los Martin Mac Aura XB wash también estaban homologados por France TV y eran del agrado del DoP y nuestro, pues los hemos utilizado en más de un proyecto con un resultado excelente.

Zona baja con dedolight para debates

El reto fue muy interesante y estamos encantados de haber sido parte de él. No es fácil iluminar un plató abierto y rodeado de cristal por los cuatro costados… y el techo. En una emisión de 24 horas la iluminación del plató se tiene que ir ajustando al cambio de luz exterior, si bien la luz natural en París viene tamizada por las nubes, hay días de lluvia, soleados, amaneceres, aterdeceres, días y noches. Así, ademàs de una consola potente como la MA onPC Command Wing, con nodos y mergers, los aparatos para la iluminación base debían ser bicolor para dar la calidez acogedora por la noche.

En el centro del atrio

Para la instalación de los proyectores y el sistema DMX, además del equipo habitual, nuestro Responsable de Proyectos e Instalaciones Evaristo Valera contó con la colaboración del Gaffer Fabrice Spehner, quien trabaja habitualmente con el Director de Fotografía Jean Poidevin. De esta manera la comunicación fue fluida y se hacían las cosas con celeridad, porque como siempre, había prisa para legar a tiempo para la inauguración de la nueva Franceinfo.

Zona de redacción desde arriba, con vistas…

Como la mayoría del plató era un espació abierto, el atrio o lo que viene a ser el gran espacio central del edificio, se montó gran parte de la iluminación en una estructura de truss, que sería para las zonas de tertulia y redacción. La tercera zona, la de debate, tenía también sus particularidades. Así la zona grande del atrio, con la gran estructura central de truss, dedicada a las tertulias tiene una dotación de 24 paneles soft TheLight Velvet Light4, 13 recortes ETC Source Four S2, 13 cabezas móviles Martin Mac Aura XB wash y 18 barras bañadoras Cyclokolor de Starway. La zona de redacción tiene una dotación de 20 paneles soft TheLight Velvet Light4 y 5 cabezas móviles Martin Mac Aura XB wash. Por su parte, en la zona de techo bajo, la de debate tiene una dotación diferente con sus 19 paneles soft TheLight Velvet Light4, 13 proyectores bifocales dedolight DLED9 y 2 proyectores bifocales dedolight DLED4, ambos con monturas de proyección Imager haciendo de recortes. *Los descuadres con los totales se deben a los equipos de reserva de los que dispone Franceinfo para emergencias o puntos de apoyo.

En la zona de debates, aprovechando el espacio al máximo

Esta instalación del 2016 de Franceinfo en colaboración con Unitecnic, quien se encargó a su vez de la ingeniería y decorados, es una demostración otra vez más de nuestra capacidad en proyectos de primera categoría, y compitiendo a nivel internacional.

Alfons Grau – Director Gerente de Grau Luminotecnia

¿LEDs? ¡Prueba superada!


Las luces LEDs ya llevan con nosotros muchos años y han ido superando etapas una a una con buena nota. ¿Qué más podemos esperar de ellas? Estoy hablando de las luces LEDs en el sector del vídeo, el cine y la fotografía, que es donde me muevo a nivel comercial, pero con la curiosidad de probarlo todo y con las experiencias que me transmitís los Fotógrafos, los Videógrafos, los Directores de Fotografía, los Gaffers, los Iluminadores… No quiero hablar de marcas pues algunos (que no me conocen personalmente) piensan que sólo lo hago para vender, cuando lo que me mueve son las ganas de transmitir, compartir y escribir; claro está que me baso normalmente en mis marcas pues son las que tengo más a mano y conozco más, al tiempo que creo que todas las empresas fabricantes y representantes deberían escribir más sobre sus marcas para transmitir o traducir las propiedades de sus productos, sin desprestigiar a los de la competencia, claro.

NO TODA LA LUZ LED SON PANELES MATRICIALES

NO toda la luz LED son paneles MATRICIALES (varios LEDS)

Al principio los paneles LED no daban la talla pues daban verde o magenta, además de la falta crónica de rojo, después superaron el CRI de 80, el CRI de 90 y ya van por encima del CRI de 94, por lo tanto ya han superado la prueba de la reproducción cromática, y con las fuentes de luz LED de marca* ya no hace falta que pongamos tanto empeño discutiendo sobre su CRI o TLCI y sucedáneos. *Cuando comento de marca lo digo básicamente para diferenciar un producto que tenga garantizada una larga vida y una garantía total de 1 año como mínimo, porque hoy en día hay mucho producto por ahí que sí, da un CRI bueno, que sí, da un gran rendimiento lumínico, pero NO, no es un producto fiable y te deja tirado en el primer rodaje; resumiendo marca = alta fiabilidad + servicio de mantenimiento. Reproducción cromática, prueba superada.

Fresnel de un solo LED

Proyector Fresnel de un solo LED, focalizable

Mientras solucionábamos el tema de la reproducción cromática estábamos librando una lucha paralela, la calidad de la luz en sí, y es que sólo existían paneles matriciales con LEDs de 0,10W. Sí, cuando dices “luz LED” todo el mundo imagina un panel matricial y eso es como si cuando dices “luz de incandescencia/tungsteno” todos imagináramos minibrutos; LED es la tecnología y esa tecnología se aplica a una gran variedad de fuentes de luz. En resumen, luz matricial significaba poco alcance y multisombra (de esos aun existen, pero cada vez menos) y como la multisombra se soluciona con un difusor, todavía perdemos más alcance. Los LEDs han ido augmentando de potencia al mismo tiempo que los paneles matriciales han ido integrando cada vez lentes ópticas de más calidad; al mismo tiempo últimamente han salido unos paneles de luz difusa impresionantes. Con el augmento de la potencia de los LEDs los fabricantes obtuvieron suficiente rendimiento lumínico como para fabricar proyectores de un solo LED de haz fijo primero, las antorchas, y enfocable después, los fresnels y bifocales. Potencia y calidad lumínica, prueba superada.

Proyector bifocal LED focalizable

Proyector bifocal de un solo LED, focalizable

La regulación del LED ha sido más sencilla que la de la fluorescencia pero hacía falta ajustarla para evitar esos destellos o saltos indeseados. La verdad es que ahora es fantástico el sistema de regulación de la mayoría de los proyectores LEDs, con electrónicas que regulan en pasos de 0,1% desde 0 hasta 100, o viceversa, y sin perder calidad en su reproducción cromática. Otra ventaja es la posibilidad de regulación directa a distancia desde la consola mediante DMX. También han aparecido en el mercado proyectores con Wi-Fi que permiten su control desde una app en el móvil. Regulación, prueba superada.

Paneles softlight LED bicolor

Paneles softlight LED bicolor

Con la reproducción cromática, la calidad lumínica y la regulación superadas, y la relación potencia/consumo augmentando día a día, también se han impuesto los paneles Bicolor sobre los Monocolor (excepto en los estudios) por su facilidad de adaptarse al ambiente interior y exterior, o un entorno cálido o frío. Ahora la fiebre está en los Multicolor, aunque no caigáis en el engaño, este tipo de aparato va muy bien para iluminar los cicloramas o fondos, pero se quedan cortos haciendo el “blanco” para iluminar caras. Eso de cambiar el fondo con el color deseado en cada momento a través de una consola es fantástico, de hecho las luces de teatro, espectáculo y discoteca ya llevan muchos años utilizándolas (recordad que hay calidades y “calidades”). Esto del Multicolor lleva a engaño y como todo, se debe saber que se requiere en cada momento, por ejemplo hay que tener en cuenta que el Multicolor (RGB, RGBW, RGBWA, RGBWAL…) utiliza un canal de la consola por cada “letrita” además del canal de dimmer (sin contar los robots, que utilizan otro canal por cada complemento, giro, gobo, iris, recorte, prisma…); además el Multicolor o Fullcolor para los más completos viene a costar el doble que un Bicolor, que ya por concepto es más caro que el Monocolor (3200K ó 5600K). Así que atención con lo que se pide que luego viene el de producción con las tijeras… y siempre se puede tener color poniendo un filtro de €4. Bicolor y Multicolor, prueba superada.

Paneles softlight LED multicolor capaces de reproducir TODOS los colores

Paneles softlight LED multicolor capaces de reproducir TODOS los colores

Ahora con tanto LED ya hay en el mercado accesorios para modular la luz como cajas de luz cuadrangulares, octogonales y eggcrates o nidos de abeja. Las cajas de luz para suavizar la luz dura de focos y paneles matriciales y los nidos de abeja para hacer de micro-viseras para las cajas de luz o directamente en los paneles de luz difusa. Las viseras sirven relativamente, vamos que sólo sirven para los proyectores fresnel y bifocales, pero aun y así algunos paneles matriciales las tienen como accesorio (aunque sea para vestir, pues no sirven para nada). También hay otros sistemas de modificar la luz como son los difusores curvos “dome” que generan un haz muy abierto y una luz super-envolvente. Moduladores de luz, prueba superada.

Paneles softlight LED con difusor DOME para luz envolvente de 160º

Paneles softlight LED con difusor DOME para luz envolvente de 160º

Superadas la pruebas anteriores, hace falta recordar que algunas antorchas ya incorporaban la función flash, y hoy en día podemos encontrar paneles especiales (no diré marcas) que, además de hacer todo lo que hacen los otros proyectores, con su electrónica también crean varios efectos especiales, flash, fuego, relámpago, sirena, TV… También con los LEDs ha augmentado la autonomía de la luz pues su consumo y bajo voltaje permite alimentarlos con baterías; en el mercado disponemos de baterías V-Lock que llegan hasta 310W y después pasamos a power stations o grandes baterías hasta 1000W, lo cual nos permite alimentar durante horas paneles potentes con tecnología LED. Hoy en día ya podemos decir que con los LEDs todo son ventajas si los comparamos con la fluorescencia o incandescencia. Alimentación y autonomía, prueba superada.

Las baterías con montura V-Lock han multiplicado sus ventas con los paneles LED

Las baterías con montura V-Lock han multiplicado sus ventas con los paneles LED

Además este último año se han puesto de moda los paneles LED flexibles; esto da otra perspectiva de trabajo pues tener una luz modulable sin tener que recurrir a las siempre frágiles “guirnaldas” nos facilita muchas producciones, como por ejemplo en el interior de un vehículo o un mueble. A estos paneles flexibles se les puede montar un exoesqueleto para poder utilizarlos como un panel normal montado en un trípode. Por si fuese poco algunos modelos son impermeables para poder trabajar con agua, mientras otros tienen la facultad de automantenerse en la posición o forma que queramos. Versatilidad, prueba superada.

Panel flexible o modulable LED

Panel flexible o modulable LED

¿LEDs? ¡Prueba superada!

Ahora sólo falta que decidáis cuál es vuestra fuente de luz LED favorita (sin marcas). A mí me gusta particularmente la luz dura pero homogénea, vamos, los bifocales; ya lo sé, no me gusta lo fácil, pero recordad que una luz puntual se puede difuminar mientras que una luz difusa no se puede concentrar. He recopilado algunas opiniones de profesionales del sector y estos son sus testimonios.

Testimoniales

Tomás Ferreras (DoP AEC): Si hablamos de LEDs de gran calidad, luz suave y con cierta potencia, modulable, dimmable, bicolor (como mínimo), con accesorios como los que se mencionan, posibilidad de funcionar a batería, aunque no es imprescindible, y un peso y diseño razonables acondicionado a su uso y características. Porque la creatividad comienza por tener además de buenas ideas, herramientas versátiles y de gran calidad.

Fernando Canelón (Gaffer): Bicolor soft con eggcrate, ligero a batería, por qué se puede montar en casi cualquier situación rápidamente y resolver un problema complejo de forma efectiva y rápida.

Jordi Rafart (DoP): Mi luz ideal es suave, me gusta trabajar con Fresnel y bastidor o marco ya que puedo matizar la luz según me convenga.

Pablo Díez (DoP AEC): Una luz con una superficie grande, pero no muy pesada, con una calidad de luz envolvente y suave, pero con muy buena potencia, bicolor, con accesorios para acabar de trabajar la luz (eggcrate, chimera, beauty dish…) y a poder ser que tenga opción de alimentarse con baterías.

Pol Turrents (DoP AEC): Yo me he pasado un par de días pensando en ello… y mi problema real es que a día de hoy… no me gustan los LEDs. Bajo la premisa de que una luz dura la puedo suavizar y una luz suave es muy difícil de hacer dura… Prefiero usar luz dura en todas mis listas de material. A día de hoy los fresnel LED aún no se comportan al 100% como estamos acostumbrados a las luces de fuente única y todo lo que tenga muchos puntos y genere multisombra, me produce terror… Los Velvet/Celeb y luces así están bien, pero a día de hoy, sigo preferiendo una kino o cortar luz con fresnels y difusores. Igual es que ya soy de la vieja escuela… De hecho, esta semana he hecho un par de listados de luz y todo era fresnel, a excepción de uno o dos panauras, que es la única fuente de luz per se suave que llevo yo… Asi que mi fuente LED favorita a día de hoy es la linterna que llevo cuando voy al campo a hacer fotos de noche y me permite ver sin caerme por el camino…

Ignacio Aguilar (DoP): La semana pasada tuve la oportunidad de probar por primera vez los Fresnel LED de Desisti (había pedido HMIs pequeños, pero es lo que la producción pudo conseguir) y, al menos como luz rebotada, los encontré perfectamente utilizables y muy cómodos gracias al dimmer regulable en pantalla que muestra porcentajes. E incluso también tienen más salida que los HMI equivalentes que había pedido (200W y 575W). Para un rodaje en el que el color fuera crítico me gustaría hacer algunas pruebas, pero a priori no tendría inconveniente en usarlos en otras ocasiones.

Nadia McGowan (DoP): No he trabajado apenas con LED, diría que luz suave por el tema de las sombras. Y siempre me preocupa el CRI de la luz, aunque se que han mejorado mucho en estos años.

Helena Jurado (Auxiliar de Cámara): Me gusta la luz LED suave, difusa y envolvente, que no genere transiciones muy contrastadas. Luz softlight que sea versátil a nivel práctico y con amplio rango CCT y CRI, dimable.

José Luis Martínez (DoP): Creo que si existiera algo con un CRI realmente alto, regulable, bifocal y bicolor, con posibilidad de batería y control remoto ya sería la leche para sustituir kinos. Yo suelo llevar siempre una icelight de Yongnuo que tiene un CRI más que decente y que me sirve para probar direcciones en caras, aunque luego siempre acabo colgándola o escondiéndola en alqun sitio para meter contras. Cosas como los Astras con su bluetooth o el Skypanel con su chicha son muy interesantes, pero estoy con Pol que lo peor son las fuentes multipuntuales y multisombras. No los veo como substitutos de luz dura, pero sí que estaría dispuesto a sustituir a kinos en algunas ocasiones.

David Carretero (DoP): Realmente sólo me atrae la cuestión práctica, ese rollo de LED que cortas y metes un trozo en un rincón inaccesible, lo alimentas de una pila diminuta y te salva el culo. Para lo demás es (aún) una luz muy fea. Pero claramente el futuro está allí, poco consumo, poca temperatura…

Nacho Benítez (DoP): Aquí nadie define en una frase… A mí me gusta la luz de LED que tenga potencia, control y pueda ser autónoma. Y ahora la parrafada: Potencia, porque a veces falta nivel de luz, ya estamos en una época en que hay más fuentes que nos dan este registro. Control, por palas, por su dureza y si la hacemos grande, envolvente y suave ya no queda otra que necesitaremos vestirla con cortes, ese grid mágico… Autónoma, porque viene bien en situaciones de rapidez o de falta de logística. Hay que decir que a la luz de LED le falta un poco para tener la belleza de la incandescencia, pero es una evidencia que ha venido para quedarse y comerse el mercado. Ahora, que cuando se trabaja con “marcas chinas baratas”, dan soluciones pero la de dominantes y cosas que aparecen…

Bueno, estos son algunos testimonios que me han prestado su opinión para publicarla. Os invito a hacer lo mismo, a participar, a comentar, a compartir vuestra opinión. Entre todos aprenderemos más de la luz, de la luz LED.

Alfons Grau – Director Gerente de Grau Luminotecnia

Tommie iluminado por las SL1 y Mini


Cuando le ofrecí al DoP Tommie Ferreras (AEC) testear los paneles SL1 Switch y Mini Switch de nuestra representada DMG Lumière, me respondió que ya los conocía y le encantaría ponerlos a prueba; así pues nos cuenta él mismo sus experiencias con estos paneles LED bicolores de luz difusa.

tommieferreras-10869358_622050204596383_2968596101529071825_o

Hace año y medio tuve la oportunidad de conocer en una feria a uno de los tres creadores/emprendedores de esta idea llamada DMG Technologies que daba a conocer su SL1 Switch (no sé si con el mismo nombre) y me gustó mucho lo que vi entonces, una herramienta estupenda con una calidad de LED por encima de la media (CRI mayor que 94) y una construcción y diseño solido y ligero; hasta ahí todo bien, pero lo que más me llamó la atención fue la calidad de la luz y potencia (170W) junto al diseño rectangular y alargado al que nos hemos acostumbrado con las ya históricas KinoFlo 120. Hasta entonces el diseño de aparatos de iluminación LED iban más enfocados a una geometría más cuadrangular.

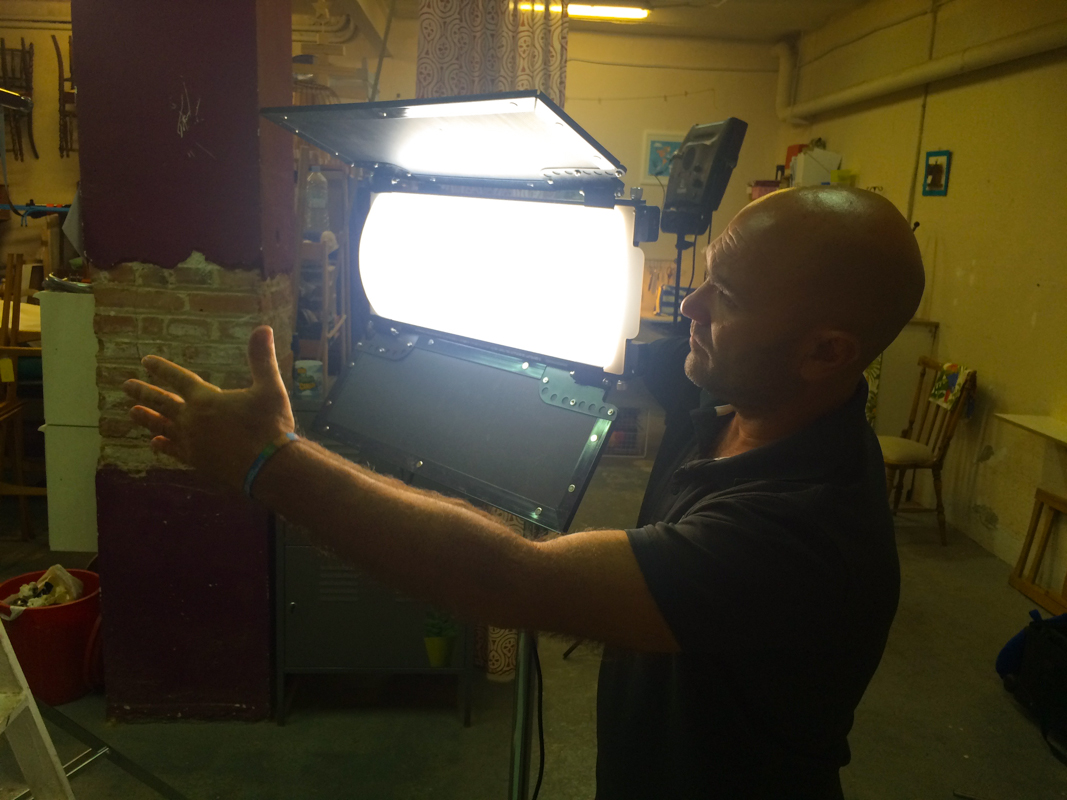

Tommie con la Mini Switch con el Dome

Tommie con la Mini Switch con el Dome

Ahora los diseños ya tienen más variables en su concepción, pero pasado ya un poco de tiempo lo que sigue siendo una buena herramienta es este SL1 ampliando la familia con la nueva Mini Switch de inferior tamaño (60cm), pero con las mismas prestaciones llegando a los 85W de potencia. He tenido la oportunidad de probar a través de Grau Luminotecnia durante la grabación de un Stop Motion para Nara Films Studio el kit que viene con este modelo y corrobora las buenas sensaciones que tuve en aquel primer encuentro con esta marca. Trabajando con diferentes texturas y control sobre las sombras. Además tienen kits con diferentes accesorios para conseguir diferentes calidades de luz y posibilidades creativas.

tommieferreras-dmgminiswitch03

Esto se pone interesante porque tanto Arri, como Kino e incluso TheLight tienen también muy buen material con diferentes prestaciones según el uso pero estoy seguro que tanto la SL1 Switch como la Mini Switch van a dejar asombrado a más de uno.

Para finalizar comentar que pueden combinarse desde una temperatura de color de 3000K hasta 5600K y pueden utilizarse con baterías tipo V-Mount además de otras utilidades. Espero utilizarlo en mi próximo proyecto en diferentes tonos de piel y texturas.
Tanto en Grau como en la pagina de DMG Lumière podéis ampliar más la información.

Alfons Grau – Director Gerente de Grau Luminotecnia

Power Gems, ¿el mejor balasto del mundo?


En un mundo dominado por Arri a veces parece que llevemos los ojos vendados y no podamos ver más allá de una etiqueta, y en lo que a los HMI se refiere hay mucho que decir. Así como asumimos que la Tierra no es plana y que hay vida más allá de lo que alcanza nuestra vista, también tenemos claro que no hay una fórmula magistral que valga para todos a la hora de acometer un rodaje; la única fórmula válida es que siempre debemos contar con material fiable y personal profesional. Hay varias marcas que os sacarán de la uniformidad casi dictatorial del mundo Arri y nosotros estamos aquí para enseñaros algunas. Todos os quejáis cuando os dicen que con tal cámara ya podéis hacer buenas fotos o buenas películas, ¿¡dónde está el trabajo del camarógrafo!? respondéis irritados. ¿Entonces por qué pedir tal cámara o tal proyector por el nombre? La misma consideración que se pide se debe tener y es por ello que todo debe pasar por vuestro banco de pruebas personal. Ahora que ya he caldeado el ambiente y he captado vuestra atención, puedo empezar a hablar de los balastos electrónicos multi-velocidad, multi-potencia y multi-voltage de Power Gems.

powergems-eb180p

Balasto EB180P de 575/800/1200/1800W

Los proyectores Joker de K5600, que se distinguen por su fiabilidad y multipropósito, están dotados con balastos Power Gems y eso quiere que todos los gaffers y técnicos habéis trabajado alguna vez con ellos. Los balastos que utilizan los Jokers son customizados según las preferencias de K5600, pero recordemos que Power Gems es un fabricante única y exclusivamente de balastos y su mercado son TODOS los fabricantes de iluminación de descarga (HMI y Xenon), lo cual significa que siempre están desarrollando producto para ser compatibles con todas la cabezas y lámparas de TODAS las marcas.

powergems-eb425pl

Balasto EB425PL de 1200/1800/2500/4000W

¿Por qué elegir Power Gems? Hay muchas y variadas razones para tal elección además de tener un balasto neutro independientemente de la marca que sea la cabeza de descarga de las casas de alquiler; da lo mismo si tenéis cabezas de Arri, Desisti, FilmGear, K5600, Mole, Sunray, etc, con 4 balastos multi-potencia lo podéis uniformar TODO y siempre tendréis disponibilidad de sustituir un balasto por otro inmediatamente en caso de emergencia. ¿Esto a quién importa? Como es evidente, principalmente a las a casas de alquiler que tienen más capacidad de maniobra y sus equipos de eléctricos sufren menos tensión, pero inmediatamente después es importante para producción pues no se puede permitir parar un rodaje. Fiabilidad y maniobrabilidad son la clave.

powergems-eb960p

Balasto EB960P de 2,5/4/6/9kW

Para ver el tema de los balastos Power Gems desde un punto de vista más técnico de campo e imparcial que el mío (yo soy más técnico teórico y muchas veces acusado de parcial) estuve reunido con Juan García de Cinelux y Kinolux, al que debo agradecer su paciencia y pasión por lo que hace, y éste es un resumen de nuestra charla. “En el Broadcast del 2014 Carlos de K5600 me presentó el Alpha 9/6kW y éste iba equipado con un balasto de unas características muy especiales e innovadoras; en el Cinec de Munich de ese mismo año conocí personalmente al fabricante de los balastos y me estuvo contando las ventajas de su nueva generación de balastos electrónicos de alta velocidad” Juan sigue contando “Patrick Mc Guane, el Director de Power Gems, nos envío unos equipos para que realizásemos pruebas utilizándolos en rodajes, y al mismo tiempo nos invitó a su fábrica de Manchester para realizar un training; no hay nada mejor que conocer los equipos desde dentro para entender porqué funcionan de una manera y no de otra.” ¿Y qué ventajas eran ésas? “Había varias, la primera era la electrónica modular de los equipos que permitía reemplazar placas de diferentes equipos de distintas potencias en caso de avería para poder seguir trabajando durante un rodaje; esta ventaja tecnológica a día de hoy todavía no la ha desarrollado la competencia, y es fundamental pues además facilita la localización rápida de la posible avería. Otra ventaja que ya tenía en producción el 2014 era la multi-potencia de los balastos, lo que permite reducir la dotación de los balastos al mínimo para poder alimentar al máximo de cabezas de distintas potencias; hoy en día esto ya es una norma del mercado.” Sigue hablando de ventajas “Ya había desarrollado balastos para trabajar a velocidades de 1000Hz en aparatos grandes pues el límite estaba en los 4kW y además ofreciendo de serie trabajar en modo Silencio, 100Hz, 300Hz y 1000Hz; actualmente es el único balasto que ofrece 300Hz y 1000Hz de serie. Y hablando de alta velocidad ya tiene como estándar el balasto de 18kW de 1000Hz desarrollado en colaboración con Osram y su lámpara de 18kW Single Ended. En su día Power Gems nos ofreció un módulo para convertir sus balastos modulares en High Speed, así de simple actualizar sus productos.” ¿Y del PFC (o ALF según Arri), Power Drop (o CCL de Arri) y Autoscan? “Bueno, el filtro de línea ya estaba desarrollado desde hacía años y el compensador de potencia ya se venía desarrollando para compensar la caída de voltaje con la longitud del cable del balasto a la cabeza, por cierto un gran invento pues en condiciones de poco calor se ha llegado al récord de 100m de distancia desde el balasto a la cabeza; el Autoscan es genial y fue desarrollado originalmente por Power Gems ajustando los Hercios (Hz) para estabilizar el punto caliente de la lámpara.” Cuéntame más de la alta velocidad y la estabilización del punto caliente, aunque eso a lo mejor sólo me interese a mí… “El Autoscan actua con la alta frecuencia buscando los Hz óptimos para que el punto caliente del arco de la lámpara se estabilice y deje de vibrar, eso quiere decir que cuando pones la lámpara a 1000Hz igual sube a 1200Hz, hace un muestreo de frecuencias hasta que encuentra este punto óptimo en los 1000, ó 954 ó 1023Hz; los fabricantes recomiendan arrancar en modo normal y cuando la lámpara ya lleve trabajando 20′ pasar a los 1000Hz . El Autoscan tiene dos funciones, que la lámpara no sufra y que la luz no se mueva dentro del foco (oscilación).” ¿Y los cuenta-horas? “Bueno, sencillamente el cuenta-horas se tiene que activar pues hay países que lo utilizan y otros que no; los balastos Power Gems están preparados para alimentar tanto el cuenta-horas como los ventiladores del Arrimax que se activan cuando se enciende la lámpara; aquí hay que prestar atención a las mangueras, pues no todas tienen el pinaje correcto para alimentar el ventilador.” Para acabar dame tu opinión como Gaffer y como Empresa. “Como Gaffer lo mejor de los balastos de Power Gems es que no fallan y son muy versátiles; como Empresa lo mejor es su fiabilidad y rentabilización de la inversión; actualmente tenemos 4 unidades EB960P de 2,5kW-9kW, 2 unidades EB1812P de 6kW-18kW y 4 unidades EB180P de 575W-1800W que ya tienen 2 años y no nos han dado ningún problema.”

powergems-cineluxtraining2015

Training de Cinelux en Manchester, de izquierda a derecha: Giuseppe Tucconi, Phil Ellams, José Berrocal y Juan García

Lo más importante ya nos lo ha contado Juan García de su propia experiencia, pero aquí os dejo un resumen de las ventajas que tienen los balastos electrónicos HMI de Power Gems:

  • Todos los balastos Power Gems son de diseño modular y de mantenimiento fácil para los técnicos pues se pueden detectar los fallos fácilmente
  • Todos los balastos Power Gems vienen como estándar con 4 velocidades de frecuencia: Silent, 100Hz y alta velocidad de 300Hz y 1000Hz
  • Todos los balastos Power Gems vienen con DMX como estándar
  • Todos los balastos Power Gems vienen con PFC (corrección de factor de potencia o filtro activo de línea)
  • Los balastos EB960P y EB1812P vienen con Autoscan como estándar, siendo Autoscan el software que optimiza automáticamente la estabilidad de la lámpara cuando trabaja en alta velocidad de 1000Hz
  • Los balastos EB960P y EB1812P vienen como estándar con compensación de caída de voltaje de la lámpara, que ocurre cuando se trabaja con un cable largo del balasto a la cabeza
  • Todos los balastos Power Gems multi-potencia pueden venir equipados con dos conectores de salida y así cada balasto puede trabajar indistintamente con 4 cabezas de distinta potencia. Versatilidad y maniobrabilidad
  • Plazo de entrega habitual de 1 semana desde UK

Power Gems tiene 10 modelos diferentes de balastos electrónicos de HMI portátiles, además de otras muchas versiones como son los balastos para rack de 19″, pero con sólo 4 modelos podemos alimentar todas las cabezas HMI del mercado y, evidentemente, son las que recomendamos.

  • EB180P: Balasto de 575/800/1200/1800W con un peso de 7,5kg
  • EB425PL: Balasto de 1200/1800W y 2500/4000W con un peso de 17kg
  • EB960P: Balasto de 2500/4000W y 6000/9000W con un peso de 24,2kg
  • EB1812P: Balasto de 6/9kW y 12/18kW con un peso de 42kg (sin contar el carro)

powergems-eb1812p

Balasto EB1812P de 6/9/12/18kW

Y para los infieles (para los fieles también) en SETIEMBRE haremos un recorrido por Barcelona, Madrid y donde nos llaméis demostrando la calidad de esta nueva generación de balastos modulares Power Gems que tanto está dando que hablar en el sector profesional.

Otros posts relacionados:

El Señor de los balastos (2014)

Hermano Mayor (2014)

Alfons Grau – Director Gerente de Grau Luminotecnia

Estudio de la CST sobre proyectores LED


He creído IMPRESCINDIBLE copiar aquí parte de este gran trabajo (en todos los sentidos) del departamento de imagen de la CST (Commission Supérieure Technique de l’Image et du Son). Es un estudio MUY COMPLETO sobre los proyectores LED realizado el grupo de trabajo de la CST formado por Benoît Gueudet, Jacques Gaudin, Yann Cainjo, Gilles Arnaud, y traducido al español por Cèlia Benavent Català y François Roger. He decidido copiar en nuestro blog la traducción en español para que podáis tener siempre este relevante documento a mano en caso que perdiérais el enlace del estudio completo con las medidas realizadas a las principales marcas y sus modelos y publicado en marzo de 2016. Este estudio es una ampliación del publicado en marzo de 2014 ya que en estos dos años han aparecido muchísimos modelos nuevos. La verdad es que vale la pena imprimir ambos documentos en color y encuadernarlos para estudiarlo profundamente o tenerlo como libro de consulta y referencia.

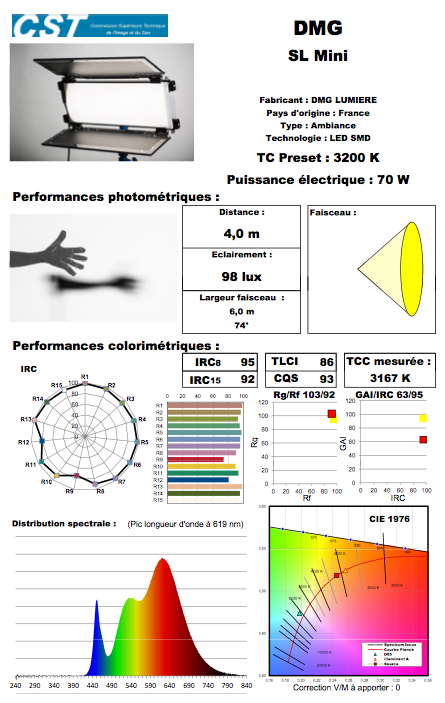

Captura de pantalla 2016-05-08 a la(s) 20.14.30

Ejemplo de la ficha de un proyector, el DMG Lumière SL Mini concretamente.

Mientras que en la publicación del 2014 se trabajó tres indicadores sobre la reproducción de los colores de una fuente de luz, IRC8, IRC15 y TLCI, para el 2016 ya han utilizado dos indicadores nuevos con los que nos tendremos que ir familiarizando, el CQS y el Rf. Ya he dicho varias veces que el IRC (o CRI) en un indicador obsoleto, el TLCI es más reciente pero nació muerto al basarse en los sensores CCD en lugar de los CMOS que utilizan todas las cámaras con las que trabajamos actualmente. El CQS utiliza 15 colores más saturados que los IRC8 y, atención al dato, el Rf utiliza 99 colores repartidos en todo el espectro con diferentes saturaciones. Además también detallan en todos los proyectores analizados los índices GAI (Gamut Area Index), complementario del IRC, y el Rg (gamut índex), complementario del Rf, ambos desarrollados por la IES (Illuminating Engineering Society).

La verdad que es un placer publicar parte de este estudio aquí para que todos los que queréis saber y seguís nuestro blog tengáis acceso a él sin tener que pensar dónde lo vísteis publicado. Sé que en las redes sociales hay muchísima información de toda clase pero hasta los que os llenamos de enlaces sólo podemos hacer lecturas en diagonal y es por ello que soy consciente de lo importante de tener el máximo de información posible concentrada en un lugar especializado como intenta ser éste nuestro humilde blog. Este estudio de la CST es muy especializado y tenéis casi todas la fichas técnicas de los proyectores profesionales analizadas por técnicos independientes en los enlaces del inicio de este post. Deseo que os guste y os sea práctico.

Alfons Grau – Director Gerente de Grau Luminotecnia

Presentación de trabajos de marzo 2016

En marzo de 2014 un grupo de trabajo del departamento de fotografía de la CST llevó a cabo un estudio sobre los proyectores LEDS. Este trabajo está disponible en la página web de la CST .

Dos años después, muchos nuevos focos LED han llegado al mercado, por lo que nos ha parecido que era importante actualizar este dosier.

Al igual que durante las primeras pruebas, para cada proyector hemos probado los puntos siguientes :

  • Prestaciones fotométricas
  • El rendimiento colorimétrico
  • Ergonomía
  • Especificaciones técnicas

Los parámetros fotométricos medidos son los mismos :

  • La iluminación en lux a cuatro metros
  • El tamaño y el ángulo del haz
  • Tipo de proyector ambiente o de Fresnel

En cuanto a los parámetros de colorimetría, hemos procedido de manera algo diferente. En el estudio anterior, se dio tres indicadores sobre la reproducción de los colores de una fuente de luz :

  • IRC 8 (Índice de Reproducción Cromática, referido a menudo por su acrónimo, Ra, en los espectrofotómetros) que se basa en 8 colores ;
  • IRC 15 que se basa en 15 colores, incluyendo los 8 del IRC 8 ;
  • El TLCI (Television Lighting Consistency Index) se basa en los 24 colores de la carta de ajuste GretagMacbeth ColorChecker.

Muchos profesionales, sean usuarios (directores de fotografía o jefes de eléctricos), fabricantes o empresas de alquiler ponen en cuestión la pertinencia de estas medidas, por varias razones :

  • Muy pocos colores ;
  • Los colores no están bien escogidos. En particular, en relación con el IRC 8, los colores no están suficientemente saturados ;
  • Algunos colores evaluados están fuera del espacio de color (gamut) de las cámaras.

Todas estas críticas están justificadas.

El problema es que los directores de fotografía y jefes de eléctricos necesitan medir de un modo u otro la fidelidad colorimétrica de los focos que usan. En tanto que el CIE o cualquier otro organismo internacional no ha establecido una metodología indiscutible y fácil de usar, para juzgar la calidad colorimétrica de una luz, nos vemos obligados a trabajar con los índices existentes.

Estos índices son cinco. Además de los tres ya mencionados, hay otros dos, Escala de Calidad Cromatica (ECC) llamada Colour Quality Scale (CQS) y Rf (fidelity index).

  • El CQS, desarrollado en los EE.UU por el Instituto Nacional de Estándares y Tecnología (NIST) utiliza 15 colores, más saturados que los 8 del IRC. Esta norma responde más a las expectativas de la industria y el comercio ;
  • El Rf utiliza 99 colores, repartidos en todo el espectro y con diferentes saturaciones.

Estos cinco índices se califican del 1 al 100, un valor de 100 significa que la luz tiene una reproducción perfecta para los colores elegidos.

Para este estudio, pues, hemos medido los cinco índices : IRC 8, IRC 15, el TLCI, el CQS y el Rf.

También damos los valores de dos índices : el GAI (Gamut Area Index) y el Rg (gamut index). Estos índices no evalúan específicamente la fidelidad de los colores, pero tienen en cuenta su saturación y el espacio de color reproducible para la luz medida.

El GAI de una fuente de luminosa se determina trazando sobre el diagrama CIE los valores de los ocho colores del IRC8 tal como se reproducen por esta fuente. La superficie del polígono creado es el GAI de esta fuente, por lo que cuanto mayor es la superficie, mayor es el GAI. Un alto GAI caracteriza una fuente con buena saturación de color. A diferencia del IRC, un GAI puede tener un valor superior a 100, lo que no es necesariamente una garantía de calidad. En efecto, esto significa que los colores aparecen demasiados saturados bajo esta esta luz.

El Rg (gamut index) de un foco cuantifica la diferencia de saturación de un objeto coloreado iluminado por el foco con respecto a la fuente de referencia. El Rg mide la saturación de 16 colores. El valor del Rg va de 60 a 140. Si una luz tiene un Rg de 100, los colores de los objetos iluminados por esta luz tendrán una buena saturación. Si el valor está por encima de 100, los colores serán demasiados saturados, y viceversa.

El GAI fue diseñado con respecto a la IRC y como medida complementaria a la IRC.

El Rg y Rf se han desarrollado por la empresa estadounidense IES (Illuminating Engineering Society) y también han sido concebidas como medidas complementarias.

Es por esto que en los archivos de cada foco hay un gráfico Rg/Rf y uno GAI/CIR. Decidimos medir todos estos índices y publicarlos todos.
Estas mediciones se realizaron con 4 espectrofotómetros :

  • la UPRtek MK350N +
  • el Sekonic C700 (ajustado en modo “digital”)
  • el Minolta CL500-A
  • el Specbos 1211

El Sekonic y el UPRtek y están diseñados para su uso en rodaje, Minolta y Specbos son herramientas de laboratorio. Elegimos trabajar con todos estos espectrofotómetros porque ninguno da toda la información que queríamos recoger, a saber: los cinco índices de rendimiento de color, el GAI, el Rg, la temperatura de color correlacionada, la distribución espectral en la parte visible y en la ultravioleta, la posición de la fuente respecto a la trayectoria del cuerpo negro en el espacio colorimétrico CIE 1976 y una representación gráfica del IRC 15.

Los índices GAI, Rg, y Rf no son, hasta la fecha, medible que por el UPRtek conectado a un ordenador mediante un cable USB, utilizando el software uSpectrum.

Todas estas mediciones utilizando diferentes dispositivos nos permitieron verificar que en caso de medida del mismo índice en varios espectrómetros, las diferencias en los resultados entre estos instrumentos son bastante insignificantes, del orden de 1 a 2%, en todos los casos por debajo de los valores de incertidumbre de medida de cada dispositivo. Lo cuál es tranquilizador!

La medidas puramente fotométricas se hicieron con una célula Sekonic L-758CINE. Los valores de iluminación dados por el espectrofotómetro, expresados en lux, son comparables a los proporcionados por la célula Sekonic.

Esta vez, por lo tanto, para reducir el margen de incertidumbre de los resultados, tomamos más medidas y usamos más herramientas. Y es raro que los índices estrictamente colorimétricos de un mismo proyector estén en contradicción entre sí. Un proyector con un buen Rf tendrá un buen CQS y un buen TLCI. Diferencias más importantes pueden a veces aparecer entre el GAI y el Rg.

Sin embargo, estas cifras no bastan para cualificar una fuente de luz. Los espectrofotómetros ofrecen otras informaciones importantes que permiten al usuario obtener una idea de la calidad de la luz de esta fuente :

  • La distribución espectral de una fuente de luminosa permite visualizar rápidamente las debilidades esa fuente ;
  • La posición del proyector con respecto a la trayectoria del cuerpo negro en el diagrama del CIE : si el punto que representa el proyector está sobre la trayectoria del cuero negro, no hay ninguna dominante; si este punto está por encima del camino hay una dominante verde que hay que corregir mediante la colocación de una gelatina magenta (minus green), y viceversa si el punto está por debajo de la trayectoria. Algunos espectrofotómetros no muestran la trayectoria del cuerpo negro, sino su desviación en forma encriptada en Duv. Si este valor es positivo, hay una dominante verde, si es negativo, hay una dominante magenta. También hay espectrofotómetros que informan de la gelatina a colocar sobre el proyector para corregir esta dominante. Nosotros hemos procedido de modo más empírico. El UPRtek muestra un “gráfico de balance de blancos”, que es idéntico al que se puede encontrar en algunas aparatos fotográficos. Este gráfico permite ver con precisión la desviación verde/magenta respecto a una línea que es una representación poco precisa de la trayectoria del cuerpo negro. Hicimos medidas poniendo gelatinas minus green o plus green delante del espectrofotómetro hasta que encontramos la gelatina que nos daba la posición del punto que representa el proyector sobre la trayectoria del cuerpo negro. Es este resultado que publicamos ;
  • El diagrama de araña o la representación gráfica del IRC 15 permiten ver rápidamente el rendimiento de estos 15 colores. En particular se podrá apreciar el color cercano al tono de la piel caucásica (R15) así como el azul (R12) y rojo (R9) ;
  • Los grafos Rg/ Rf y GAI/IRC también proporcionan información interesante. En cada uno de estos gráficos el cuadrado rojo representa la posición del proyector medido, representando el cuadrado amarillo su posición ideal. Si el cuadrado rojo está bajo el amarillo la luz del proyector no satura suficientemente los colores, si está por encima los satura demasiado y si el cuadrado rojo está a la izquierda del amarillo el rendimiento colorimétrico no es óptimo. El cuadrado rojo no puede estar a la derecha del amarillo porque el valor máximo del IRC y del Rf es 100.

Estas son sólo algunas maneras posibles de interpretar los resultados. Evidentemente corresponde al usuario encontrar él mismo los resultados que le interesen e interpretarlos. Las tablas comparativas al final del estudio están ahí para ayudarle en esta tarea.

Existe inquietud acerca de la excesiva emisión de rayos ultra violetas por proyectores LED. Así, se midió la emisión UV utilizando una herramienta específica, Specbos 1211, y no hemos encontrado ninguna emisión UV en LEDs, o muy poco. Sin embargo, hay UV en la incandescencia, en las bombillas de tipo HMI o MSR y en tubos fluorescentes domésticos!

Antes de estabilizarse, los proyectores de leds necesitan un período de calentamiento de aproximadamente 20 minutos. Durante estos 20 minutos, puede haber variaciones en la colorimetría o variaciones en el nivel de sonido (iniciación de un ventilador). En algunos modelos, la intensidad luminosa disminuye sin que el usuario lo note cuando el proyector alcanza una determinada temperatura. Así, hemos encendido sistemáticamente los proyectores treinta minutos antes de medir.

Al igual que durante las primeras pruebas damos información que no es directamente fotométrica ni colorimétrica, pero que puede ser muy útil : peso, tamaño, índice de protección IP, el uso de la batería, DMX, accesorios, etc. Y también informamos sobre especificaciones técnicas de proyectores, tensión de alimentación eléctrica, potencia, tipo de LED.

Los proyectores LED siempre tienden a crear sombras múltiples, por lo que añadimos la foto de la mano y su sombra arrojada, como en el estudio precedente de 2014. El proyector y la mano respectivamente, a tres metros y un metro de la superficie blanca.

Una vez más hemos medido un proyector incandescente 3200K, un kinoflo y un Joker 400, lo que nos permite comparar los LED’s con proyectores que los profesionales conocen bien.

Algunos proyectores ya se han medido en nuestro primer estudio y los resultados son diferentes! Esto es debido al hecho de que los fabricantes lanzan una nueva versión del proyector, en general mejor que el anterior, sin cambiar el nombre.

En lo concerniente a la información técnica sobre el LED como fuente luminosa, les invitamos a recuperar el primer estudio, disponible en el sitio web mencionado. Encontrarán también información sobre los índices de protección (IP).

Se ha preparado una ficha de cada proyector y al final del dosier hay cuadros resumen con las características fotométricas y colorimétricas de cada uno.

Estas pruebas se realizaron en el estudio de la CST de Benoit Gueudet, Jacques Gaudin, Yann Cainjo y Gilles Arnaud.

Gracias a Jacqueline Delaunay & Ac Led, Mickael Rousseau Lumex, Regis Prosper Cartoni Francia y Olivier Le Bars TRM que nos prestó el equipo.

También gracias a Bruno Jauffret de 8’33 ” para el préstamo de UPRtek 350N + y Jean-Pierre Méchin INA para el préstamo Minolta CL500-A.

Jean Luc Rondeau Scientec la empresa nos proporcionó Specbos 1211 por una suma modesto.

Y, por último, agradecemos especialmente François Roger de Cine Lumières De París, que, como en la primera prueba, nos a ayudado enormemente.

Benoit Gueudet, Jacques Gaudin, Yann Cainjo, Gilles Arnaud Traducción en español : Cèlia Benavent Català y François Roger.





Los Brutos (proyectores de arco) vuelven a iluminar


La primera iluminación artificial de refuerzo de la luz solar en los primitivos estudios cinematográficos acristalados de los años 1910, fueron los arcos de carbones (Aristo y Kriegl) y los tubos de vapor de mercurio (Cooper-Hewitt). Basados en el arco voltaico que se produce al saltar la corriente continua entre dos carbones, en los primitivos proyectores de arco de tipo abierto (sin lente), se producía una iluminación rica en radiaciones azules y verdes, muy actínica sobre las emulsiones de blanco y negro ortocromáticas de la época, sustituidas a finales de los años veinte por las pancromáticas. Momento en que los arcos comparten el protagonismo con los proyectores de incandescencia, muy efectivos para las emulsiones pancromáticas y especialmente a medida que se iban fabricando películas cada vez más sensibles.

Con la irrupción comercial del Technicolor 4 a mitad de los años treinta, se requirieron fuentes de luz fría muy potentes, y de nuevo predominaron los arcos en platós y en exteriores durante toda la etapa clásica. Hasta que los procedimientos de color se equilibraron para la luz cálida del tungsteno y los arcos se limitaban a rodajes diurnos en exteriores y para efectos de luz potentes en plató. A inicios de los años setenta, los arcos fueron sustituidos por la nueva tecnología de las lámparas de descarga HMI. El arco controlado que se produce en la ampolla de cuarzo de este moderno tipo de lámparas, pronto llegó a fabricarse en altas potencias de hasta 18kW que arrinconaron a los arcos de alto am­peraje, engorrosos de mover por su elevado peso y dimensiones, de ahí su denominación de Brutos (Brutes en inglés). Y la mayor parte de aquellos obsoletos proyecto­res se convirtió en chatarra. Pero en Mole-Richardson, empresa de alquileres de material eléctrico para la industria cinematográfica de la época en Madrid y en Barcelona, tuvieron el acierto de conservar algunos Brutos en sus al­mace­nes.

01010102

Cuando recibí la invitación de Aluzine y de la AEC, cursada a directores de fotografía y eléctricos, pa­ra asistir a una presentación de arcos Brutos restaurados, inicialmente me esperaba una sesión simplemente de recuerdo de una iluminación heavy cuya defunción se produjo hace más de cuarenta años. La sorpresa la tuve cuando Roberto Sacristán, Director General de Aluzine, y Mariola Cortés, Directora de Aluzine en Barcelona, me contaron que están restaurando más de una docena de Brutos que ya han sido solicitados para funcionar en producciones norteamericanas en Europa. O sea que se está iniciando un revival de unos aparatos que se daban por obsoletos. Apuesto a que también los veremos luciendo en la iluminación de algún spot publicitario, por el glamour que aporta recurrir a un aparataje mítico de la cinematografía clásica. De cuando Freddie Young utilizaba baterías de Brutos en Lawrence of Arabia (1962) o en Doctor Zhivago (1965).

0203

Más allá de una curiosa reutilización mítica de los arcos, es difícil entrever características diferenciales notables con los modernos proyectores HMI. El mayor diámetro de su lente fresnel quita algo de crudeza en las sombras de su luz puntual, pero las caracte­rís­ticas de color, supeditadas al tipo de carbones utilizados, serán parecidas al espectro de los HMI. El aprecio por el glamour que aportan los Brutos a las producciones modernas, patente en la satisfacción que mostraban los asistentes ante la demostración efectuada en los platós Gala, hará que se superen con alegría las dificultades de acarrear con tan pesados aparatos y sus gruesas mangas y enormes accesorios para su alimentación, amén del incremento del equipo de eléctricos.

En definitiva, demos la bienvenida a un elemento de iluminación que ha resucitado para mayor gloria de las producciones y sus directores de fotografía que vayan a lucirlos en sus montajes lumínicos, y la enhorabuena a Aluzine por ser padrinos de un bebé tan simpático aunque con un poco de sobrepeso…

Algunos datos sobre los arcos de carbones

Año 1842: Los arcos de carbones se utilizan en algunos teatros y en el alumbrado singular de alguna gran plaza, como la de la Concorde, de París.

Año 1848: Se inventan los primeros reguladores automáticos del avance de los carbones.

Año 1899: Primera eventual utilización de iluminación artificial en cinematografía, para el “re­por­ta­je” espectacular del combate mundial de boxeo, The Jeffries-Sharkey Fight. En un pabellón cerrado de Coney Island, en Nueva York, iluminado con baterías de arcos cenitales montados por 11 eléctricos sobre una tela difusora. Rodaje con tres cámaras operando en rotación una detrás de otra y una cuarta de repuesto. The Greatest Motion Photographs ever taken by the American Mutoscope & Biograph Company”, en el formato Biograph, de 68mm, 1’33:1, a 30fps, con perforado en la propia cá­ma­ra. Se realiza un rodaje paralelo “pirata” de la Vitagraph, aprovechando la luz de la Bio­graph; solamente se conservan algunos fragmentos, que se pueden visionar en The Bioscope y Youtube.

0204

0205

Rodaje del combate Jeffries-Sharkey (1899)

Hay que tener en cuen­ta que la película en blan­co y negro orto­cro­mática de la época tiene una sensibi­li­dad aproximada de solamente 6 ASA/ISO, que requiere un rodaje con fuentes de luz natural solar o artificiales tan potentes como los arcos de carbones.

Año 1906: En algunos estudios acristalados, y como refuerzo de la luz diurna, se utilizan los anti­guos arcos de carbones (los Aristo, utilizados en el alumbrado urbano, y los Kliegl), y baterías de tu­bos de vapor de mercurio Cooper-Hewitt, situando estas fuentes de luz artificial sobre decorados y ac­tores, en el intento de conseguir una luz plana y difusa en toda la escena.

0306

Arcos flood (ca 1906)

0307

Arcos Aristo colgados en batería, en la Vitagraph (ca 1910)

Año 1912: En la Biograph (USA), los arcos de carbones de llama blanca sustituyen a los arcos   cerrados de baja intensidad. Los actores se protegen de sus rayos UV con el maquillaje.

Año 1914: Progresivamente los estudios acristalados se van pintando de negro y la luz de refuerzo con arcos y tubos de vapor de mercurio se convierte en única protagonista, inicialmente como luz plana imitando la luz diurna tamizada. Los arcos se suelen colgar en hileras sobre el decorado. Pero también se colocan dos o más a derecha e izquierda de cámara, a poca altura; normalmente son arcos flood (carbon-arc floodlamps), que provienen de las artes gráficas y de la fotografía, que se sitúan sobre rudimentarios trípodes. Los arcos spot (carbon-arc spotlamps), que provienen del teatro y de las linternas de proyección, esporádicamente se utilizan para efectos (desde el interior de un hogar, por una ventana, una lámpara en cuadro, etc).

Años veinte: Con el crecimiento de la industria cinematográfica se empiezan a fabricar proyectores me­jor adaptados a los requerimientos de los operadores.

0308

Estudio de la Fox en Nueva York, con baterías cenitales de tubos de vapor de mercurio Cooper-Hewitt y arcos en trípodes a pié de decorado (1920)

0409

Potentes cañones de seguimiento de uso mili­tar en artillería antiaérea durante la Pri­mera Guerra Mundial, reconvertidos en gran­des arcos de carbones (años 20)

Año 1929: En los Estados Unidos, hacia finales de los años veinte se ponen de moda los pro­yec­tores abiertos de gran diámetro, con espejo reflector ovalado, equipados con lámpara de incandes­cen­­cia, de potencias que pronto llegan a los 10kW. La utilización masiva de emulsiones blanco y negro pancromáticas, facilitará la irrupción de la incandescencia en la iluminación cinematográfica, más ligera y fácilmente regulable que los arcos, que se utilizan solamente cuando se requiere un punto de luz especialmente intenso. Apa­re­cen nuevos tipos de arcos de carbones, ahora filtrados con condensadores electrolíticos a fin de reducir las interferencias con los equipos de sonido directo del recientemente in­troducido cine sonoro.

0410

Arco Duarc Mole-Richardson, de 40 amperios (ca 1929)

0411

Proyectores de incandescencia (ca 1930)

Año 1934: Es un momento de grandes cambios en la industria de la iluminación cinematográ­fi­ca. Los fabricantes de equipos facilitan proyectores de gran potencia y flexibilidad de uso. Mole‑Richardson introduce la lente fresnel (ligera lente con­den­sadora de sec­to­res prismáticos curvados concéntricos) para los proyectores, ya inventada en principio para los faros ma­rítimos, por el físico francés Augustine‑Jean Fresnel (1788-1827), en Normandía. La len­te fresnel se aplica a los arcos de carbones y a los proyectores spot de in­can­des­cencia, por lo que acostumbramos a referirnos a ese segundo tipo de proyectores como fresnels.

0412

Lente fresnel (1934)

Año 1935: Para el rodaje de películas con el Technicolor nº4, tricromático, iniciado comercialmente con la producción de Becky Sharp, nuevamente hay que recurrir a la iluminación con arcos de carbones, tanto por los elevados niveles de luz imprescindibles, como por la temperatura de color del sistema, inicialmente equilibrado para luz día.

0513

Fotograma de Becky Sharp, film con dirección de Rouben Mamoulian y fotografía de Ray Rennahan en glorioso (glorious) Technicolor (1935)

Año 1945: Proyectores de incandescencia en un estudio de Hollywood, para films en B/N: 1/4, 1/2, 1, 2, 3, 5, 10 kW (a 115 V).

0514

Proyectores de incandescencia (ca 1950)

Año 1947: Mole-Richardson fabrica en Hollywood el Bruto (“the Brute“), arco de carbones a ele­va­do amperaje.

0515

Arco Bruto (desde 1947)

Año 1949: Son necesarios 110 eléctricos para los arcos de carbones utilizados en Samson and De­­lilah, en el plató 12 de los Estudios Universal.

0516

Samson and Delilah, film dirigido por Cecil B. DeMille y fotografiado por George Barnes (1949)

Año 1950: Technicolor reequilibra su proceso para luz tungsteno. Kodak empieza a comercializar el negativo Eastman Color, monopack, también equilibrado para tungsteno. Hay que filtrar los arcos para tal temperatura de color (3.200K), y se pueden combinar con pro­yec­tores de lámpara de incandescencia.

0617

Tipos de Brutos de Mole-Richardson, a 115 voltios: MR de 150, 200 o 225 amperios, Senior de 265 amperios y Super Bruto de 350 amperios

Año 1965: Aparición de las lámparas HMI, denominadas por las siglas de Hydrargyrum (mercurio) Medium-arc Iodine. Arri y Osram colaboran para producirlas y se comercializan a finales de los años sesenta. Contienen dos electrodos metálicos en el interior de una ampolla de cuarzo rellena de una atmósfera gaseosa estudiada para que al ponerse     incandescente emita radiaciones en un espectro de 6.000K, parecido al de la luz solar. Son lámparas bi-pin, con un conector a cada extremo. El voltaje que necesitan para el arranque es de unos 20.000 voltios, conseguidos en un balastro externo.

0618

Lámpara HMI bi-pin 1.200W

0619

Proyector HMI Arri 18kW

Año 1970: En las salas de exhibición cinematográfica, las linternas con arco de carbones ya se acaban de sustituir por lámparas de xenón, similares a las HMI.

0620

Arco de carbones en una linterna de proyección

0621

Lámparas de xenón para proyección

Año 1988: Philips es el primer fabricante de lámparas que comercializa una HMI con los dos co­nec­tores en el mismo extremo (mono-pin) de una segunda ampolla protectora, para pro­yec­tores HMI PAR, de tipo abierto, con la lámpara en el foco de un reflector parabólico.

0622

Lámpara HMI PAR mono-pin

Año 2016Los Brutos vuelven a iluminar los decorados. Presentación en Madrid y Barcelona de proyectores de arco de carbones restaurados por ALUZINE, operativos para su al­qui­ler a próximas producciones.

0723

0724

Bruto

Tomàs Pladevall – Director de Fotografía (AEC)




Archivos mensuales

Introduce e-mail válido para recibir las noticias de GrauLuminotecnia

Únete a otros 7.472 seguidores

Grau Luminotecnia – Noticias


A %d blogueros les gusta esto:
