Tubos Alta, máxima potencia LED


Con la moda de los tubos no hay quien acabe, y es que cada vez hay más opciones y calidades; la verdad es que todos los tubos del mercado tienen su qué. Ledgo también presenta su opción sobre el terreno profesional dando a conocer los tubos Alta con la máxima potencia del mercado. Y sí, además de toquetearlos en la oficina, y hasta grabar un TuttoGrau, me he traído un tubo a casa para poder escribir este post.

Rodando el MicroTutto con Toni Nen

Algunos diréis que no será para tanto, pero la verdad es que sí que es para tanto. Alta tiene tres tamaños de tubos RGBWW, el de 2’ con 80W (5x80W), el de 4’ con 120W (5x120W) y el de 6’ con 140W (5x140W); y claro, tanta potencia LED dentro de un tubo T14 necesita ventilador… pero tranquilos, no hay problema, estos tubos tienen tres modos de ventilación y rendimiento, Boost con ventilador y rendimiento 100%, Silent sin ventilación y rendimiento 40% (que viene a ser la potencia máxima que entrega la competencia), y Normal con rendimiento 70% activándose el ventilador a pocas revoluciones. Realmente los tubos Alta han sido pensados para iluminar dado su rendimiento, pero también se pueden utilizar para la escenografía; teniendo en cuenta que los tubos en escena van a pasar de moda y siempre vamos a necesitar iluminación para crear ambiente, creo que Ledgo ha acertado con su decisión.

1, 2 ó 4 tubos

Todos los tubos tienen dimmer manual, DMX, 2.4G y WiFi para la aplicación Ledgo, de la cual hablaré luego. Esto me lleva a introducir el emisor WiFi A30 con un alcance de 100 metros, que nos permite conectar hasta 512 aparatos Ledgo bicolor y RGB, y soporta señal 2.4G y DMX. Este transmisor puede alimentarse a red o con una pequeña batería NP-F.

Emisor WiFi A30

Volvamos a los tubos Alta (potencia); para empezar tienen un detalle para despistados como yo que me encanta, el manual de instrucciones viene impreso en la trasera y dentro de la cápsula protectora transparente que envuelve todo el tubo. También el fabricante tiene el detalle, que con los tubos se agradece especialmente, de entregarlos con el alimentador, su pinza y su bolsa acolchada (con capacidad para dos tubos); esto aunque parezca una tontería, es muy importante especialmente para los tubos de 120cm y 180cm puesto que no hay en el mercado maletas de este tamaño, y si añadimos que Ledgo además ofrece maletas con ruedas para kits de 4 unidades en los 3 formatos de tubos, ya no podemos pedirle más.

Bolsas y maletas para todos los tubos

A pesar de que los tubos se alimentan a red, los Alta 80C y Alta 120C también funcionan con baterías de 26V externas con un rendimiento increíble; el tubo pequeño de 2’ funciona a 24V y con las baterías sigue dando un rendimiento del 100% y una autonomía de 100 minutos, y el tubo mediano de 4’ aunque funcione con 48V cuando va a baterías de 26V sigue dando un rendimiento del 100% con una autonomía de 80 minutos. Vista la autonomía de los tubos Alta y su gran rendimiento que os mostraré más abajo, podréis entender porqué el fabricante ha descartado las baterías integradas; estos tubos tienen una potencia de 4 a 5 veces superior a los tubos de la competencia con batería integrada.

*Debemos tener en cuenta que el mercado de baterías de 26V es diverso habiendo fabricantes que entregan por el conector D-Tap 12V, otros 26V y otros “nada”; aquí es donde recomendamos un plato adaptador V-Lock con salida D-Tap para poder obtener los 26V trabajemos con la marca que trabajemos.

Alimentado a batería

Veamos el rendimiento de los tubos Alta, en modos Normal y Boost, a 5600K.

  • Tubo 2′ de 80W nos entrega en modo Boost 1620 Lux a 1 metro, 418 a 2m y 194 a 3m; en modo Normal 893 Lux a 1 metro, 237 a 2m y 108 a 3m
  • Tubo 4′ de 120W nos entrega en modo Boost 2334 Lux a 1 metro, 327 a 3m y 132 a 5m; en modo Normal 1589 Lux a 1 metro, 236 a 3m y 97 a 5m
  • Tubo 6′ de 180W nos entrega en modo Boost 2670 Lux a 1 metro, 389 a 3m y 161 a 5m; en modo Normal 2004 Lux a 1 metro, 291 a 3m y 120 a 5m

Alta 80C, 120C y 180C

¿Cómo funcionan estos tubos y todos sus modos? Para empezar la evolución de los proyectores y paneles LED hace que muchos fabricantes hayan pasado directamente a desarrollar versiones RGBetc para sacar los blancos bicolor más puros. Los Altas on RGBWW, o sea tecnología de 5 LEDs, y nos dan en modo bicolor desde 2700K hasta 7500K con un TLCI de 98.

El control de ajustes es simple e intuitivo con cuatro botones de acceso directo, uno de menú, uno de bloqueo y el interruptor en la parte frontal, además de los dos botones de dimmer y función en el lateral de control. En el lateral de control, además de los dos botones anteriormente mencionados tenemos el conector USB para actualizaciones y el mini conector DMX.

Control frontal con display

  • Modo CCT: Bicolor desde 2700K hasta 7500K y dimmer
  • Modo HSI: Color con la rueda de 0º hasta 360º, control de saturación y dimmer
  • Modo GEL: Doble CTB, Full CTB, 1/2 CTB, 1/4 CTB, 1/8 CTB, doble CTO, full CTO, 1/2 CTO, 1/4 CTO, 1/8 CTO, azul 15, 30, 60 y 90, cian 07, 15, 30, 60 y 90, verde 15, 30, 60 y 90, amarillo 15, 30, 60 y 90, rojo 15, 30, 60 y 90, magenta 15, 30, 60 y 90, rosa 15, 30, 60 y 90, y para acabar lavanda 15, 30, 60 y 90. Control 3200K y 5600K, y dimmer
  • Modo EFFECT: Efectos especiales básicos: coche policía en modo simple, doble, triple y cuádruple; llama en modo cálido, neutro y frío, además del control de frecuencia; flash con control de frecuencia; S.O.S; tormenta en modo 1, 2 y 3; y ciclo de colores con control de frecuencia y saturación. Todos los efectos con dimmer
  • Menú: Con este botón podemos seleccionar el modo de luz: Boost, alto rendimiento con ventilador; Normal, rendimiento medio con ventilador silencioso; Silent, rendimiento bajo SIN ventilador. Además en menú podremos seleccionar el canal DMX que asignaremos al tubo
  • Lock: Pulsamos tres segundos este botón y bloqueamos para no modificar la configuración por accidente

Control lateral y conector mini DMX

En el apartado accesorios podemos contar para todos los modelos con visera y eggcrate plegables (recomendado), pinza con espárrago para 1, 2 ó 4 tubos, cables para alimentación baterías (para modelos 80C y 120C), arneses para alimentar 2 ó 4 tubos, splitter-adaptador DMX, bolsa acolchada para 2 tubos (incluida con cada tubo) y maletas para 4 tubos para todos los modelos.

Alta 80C con visera y eggcrate

¿Y la app? Pues resulta que la aplicación de Ledgo cada día es más interesante e intuitiva. Podemos crear grupos, escenas y guardar nuestros preferidos, controlar monocolor, bicolor, espectro completo (bicolor con verde-magenta) y RGB.

Para más información podéis acceder a nuestra sección de catálogos y abrir los referentes a la marca Ledgo. También podéis ir a nuestro canal Youtube y ver nuestro  MicroTutto sobre los Alta y muchos otros actualizados.

¿Alguien tiene dudas?

Alfons Grau – Director Gerente de Grau Luminotecnia

Chroma-Q, im-presionante


Pues ya tenemos otra marca para representar dentro del mundo LED profesional, y como diría Jesulín, sus productos son im-presionantes. Chroma-Q tiene un diseño robusto cuando el producto lo requiere o ligero si se da el caso. A mi personalmente me apasionan sus barras LED de color RGBW y RGBA con un alto rendimiento y una infinidad de opciones para su control dinámico.

¿En que ámbito nos movemos con los productos de Chroma-Q? Pues la verdad es que en todos los que intervenga la luz de calidad, ya sea publicidad, cine, series, TV, teatro, espectáculo, eventos y arquitectural. Mejor empiezo entrando en detalle de los diferentes productos que ofrecemos.

Color Force II

Color Force II es la familia de barras LED de color RGBA destinada a eventos y espectáculos con su gama de colores puros y saturados para las creaciones artísticas. La calibración de color desde fábrica permite unir varias barras con la garantía de que obtendremos siempre un color homogéneo entre ellas. El Color Force II es un 50% superior a su predecesor permitiendo iluminar cicloramas hasta 12 metros de superficie. Hay tres modelos de barras, la Color Force II 12 de 33cm con una potencia de 133W que nos entrega 3.600 Lumen, la Color Force II 48 de 118cm con 533W y 13.550 Lumen, y la Color Force II 72 de 176cm con 800W y 18.600 Lumen. Asímismo todos los modelos están disponibles con tres tipos de ópticas con distintas aperturas, la estándar de 22ºx22º, la de 43ºx43º y la ciclorama de 80ºx35º. Con control de píxels asignables mediante RDM.

Familia Color Force II con RGBA

Studio Force II

Studio Force II es la familia de barras LED de color RGBW destinada a cine y TV con su gama de colores puros y saturados, apoyados por un blanco desde 2.800K hasta 6.500K con control de dominante verde/magenta. La extricta selección de LEDs por su BIN en fábrica y su sofisticado software garantizan la consistencia del blanco y de los colores. El Studio Force II ofrece las mismas ópticas que el Color Force II, y también tres tamaños siendo en este caso la Studio Force II 12 de 150W con un rendimiento 6.500 Lumen, la Studio Force II 48 de 550W y 24.000 Lumen, y la Studio Force II 72 de 800W y 36.000 Lumen. En este caso también todos los modelos están disponibles con tres tipos de ópticas con distintas aperturas, la estándar de 22ºx22º, la de 43ºx43º y la ciclorama de 80ºx35º. Con control de píxels asignables mediante RDM.

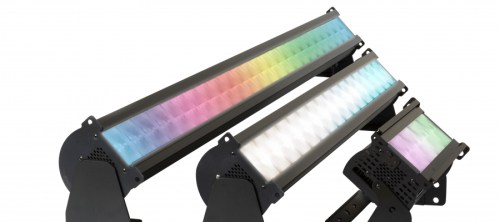

Familia Studio Force II con RGBW

Brute Force

Del Studio Force II 48 surgen los Brute Force 4 y Brute Force 6, todo un potencial de luz tipo “Wendy” light con LEDs RGBW con 2.200W y 96.000 Lumens el primero, y 3.300W y 144.000 Lumens el segundo. Ambos paneles cuentan con control de píxeles asignables con RDM, lo cual nos permite crear efectos dinámicos de colores y formas. Indicado para grandes superficies o exteriores. La estructura de ambos “Bestias” es autoportante con flight case, pero permite desmontar las barras Studio Force II 48 si necesitamos crear efectos lineales.

Brute Force 6 para iluminar un bosque, por ejemplo

Color One 100X

El Color One 100X es el par LED RGBA por definición, con un 60% más de rendimiento que su predecesor. El diseño óptico y la salida totalmente homogénea ofrecen un haz de 19° potente, suave, uniforme y definido, con una combinación de colores sobresaliente en todo el espectro y sin sombras de separación de color antiestéticas. Los emisores RGBA reproducen colores puros en todo el espectro, incluidos azules oscuros, lava al rojo vivo y pasteles súper suaves, así como una completa gama de blancos. La regulación teatral emula la curva de atenuación extremadamente suave de los proyectores de incandescencia. El Color One 100X ofrece la opción IP20 para interior y la IP65 para exteriores. Con un consumo de 63W nos entrega 1.950 Lumens.

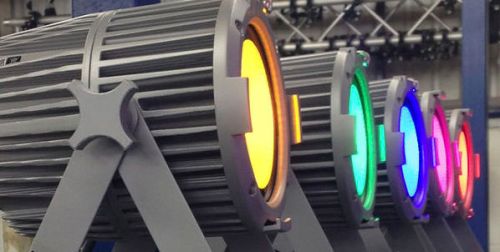

Color One 100X con colores puros e intensos

Studio One 100

El Studio One 100 es la versión LED bicolor del par Color One 100X con un rango desde 3.000K hasta 6.100K, con un haz de 18º bien definido y una luz homogénea. Existen las versiones luz día y tungsteno, pero teniendo el bicolor, y a estas alturas, las vamos a obviar. El Studio One 100 bicolor con 60W de consumo nos entrega 2.100 Lumens.

Space Force

El Space Force es el spacelight LED bicolor por excelencia, específicamente creado para dar una luz cenital difusa y homogénea; se puede colgar con cadena, con horquilla estándar u horquilla corta. Totalmente silencioso, con un peso de tan solo 8kg, y libre de mantenimiento, se reivindica como el spacelight de platós de altura media entregando 26.700 Lumens con un consumo de 333W. El Space Force tiene un rango bicolor desde 2.800K hasta 6.500K. Aunque no necesita las famosas camisas de los spacelights de incandescencia, las ofrece como accesorio opcional, al igual que la caja de luz i el eggcrate.

Estudio TV con Space Force

Inspire

Con los Inspire entramos en el mundo arquitectural LED lleno de color. Tal como definió en su día la Señora Barbara de Leeuw, Directora del Museo ICER, Ulft, Países Bajos, “Al usar los proyectores Inspire de Chroma-Q, a cada lugar del edificio se le puede dar el color que queramos; cuando el contexto cambia, los colores pueden cambiar con ellos”. ¿Que más puedo añadir, aparte de mencionar las características de los distintos modelos? La galardonada gama Inspire ha sido diseñada para proporcionar una alternativa superior y de bajo consumo energético para la iluminación de edificios y espacios. Utilizando la óptica homogenizada avanzada el haz de salida es único, limpio y puro. La calibración de fábrica garantiza que todas las unidades Inspire tengan el mismo color, por lo que, emparejados emitirán exactamente el mismo. Podemos ajustar la frecuencia de los proyectores desde 1.200Hz a 9.600Hz para eliminar el parpadeo de las cámaras.

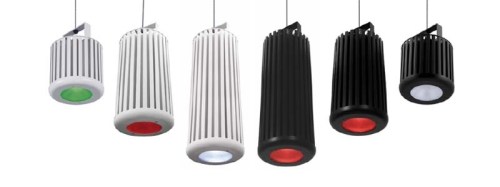

Familia Inspire en blanco y negro

He mencionado anteriormente que son proyectores LED de color, pero como siempre andamos con el baile de letras, concretaré más son RGBW con un CCT que va desde los 1.000K hasta los 10.000K. Hay tres modelos a elegir en color blanco o negro: Inspire Mini con un consumo de 70W que nos entrega 3.010 Lumens con lente fija de 65º; el Inspire con un consumo de 100W que nos entrega 4.390 Lumens y opción de 3 lentes, 32º, 42º y 65º; y el Inspire XT con un consumo de 135W y 9.500 Lumens, también con opción de lentes de 32º, 42º y 65º. La señal se transmite por DMX, pero además, para instalaciones fijas podemos utilizar el centro de control externo Inspire con capacidad hasta 96 proyectores.

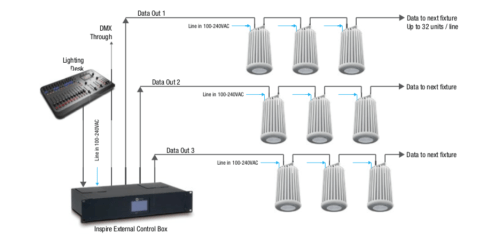

Centro de control externo Inspire

Para más información podéis acceder a nuestra sección de catálogos y abrir los referentes a la marca Chroma-Q.

Alfons Grau – Director Gerente de Grau Luminotecnia

Velvet y su EVOlución al color


VELVET EVO 2 mail_2

Dicen que en un libro la primera frase lo es “casi” todo, te engancha, te sumerges y te dejas llevar. Sin ser literato creo que el título de un post del blog debe ser como la primera frase de un libro, potente, aunque a veces no lo consiga, pues estará relacionado con el producto del que os voy a hablar. Con Velvet es fácil, pues si el nombre de la gama acabó comiéndose al de la marca TheLight para referirse a todos los paneles LED que fabrica, también se ha impuesto en el título.

Velvet sigue el principio básico de estar en linea con la demanda de los usuarios, no en vano es una empresa fundada por Directores de Fotografía que atiende siempre a los rodajes para detectar las necesidades en directo. Velvet fue uno de los primeros fabricantes en desarrollar paneles LED softlight de calidad; además tuvo en cuenta las distintas peticiones de los DoPs, gaffers y demás usuarios, paneles bicolor, sin ventilador, robustos y ligeros a la vez, y resistentes al polvo y a la lluvia (IP54). Así la familia fue creciendo con los Velvet Light primero, seguidos de los Velvet Power, los Velvet Mini Light y los Velvet Mini Power, todos ellos bicolor.

Julio Gómez con el EVO2 en la NAB 2018

La demanda del mercado pide a gritos color, y ahora Velvet presenta su nueva línea EVO Color con su primer panel LED softlight EVO2 de tecnología 5 LEDs RGBWA (red+green+blue+white+amber). Debo decir que RGBWA son las siglas que utilizo yo como extensión del RGB de toda la vida para poder hacer una comparación entre diferentes fabricantes, pero lo cierto es que cada marca opta por sus LEDs blancos y ambar específicos para poder crear la paleta de color más extensa y equilibrada. Además mi amigo y formador Julio Gómez no para de repetirme que se debería empezar a nombrar la cantidad de LEDs en el orden que figuran en el espectro (de derecha a izquierda). Velvet siguiendo su propio criterio especifica que sus LEDs son RGB+WW+CW (red+green+blue+warmwhite+coolwhite), vamos RGB más dos blancos, para conseguir mejor color con cualquier temperatura de color. Los amantes de los Velvet estarán encantados con el nuevo Velvet EVO2, su extensa paleta de colores gamut y unos blancos más puros llegando a los CRI97 y TLCI97.

Espectro EVO2 a 3200K y 5600K

Entremos en detalle con el nuevo panel Velvet EVO2 Color de 2×1′ y un peso de 7kg que con 200W nos entrega 7500 Lux a 1m y 900 Lux a 3m. Su haz de 115º nos da una máxima cobertura de luz difusa y homogénea. En lo que refiere a la temperatura de color tenemos un rango desde los 2500K hasta los 9900K de ajuste contínuo, con corrección de verde-magenta. El control desde el panel nos da acceso directo a 3200K y 5600K o gradual en temperatura de color, y también podemos controlar los 5 LEDs de color (RGB+WW+CW) individualmente para conseguir el color y densidad deseados.

Jose Barres con el EVO2: “Mira Alfons, 7 kilos”

Como todos sabemos el panel de control está bien pero para sacar el máximo rendimiento a los colores y efectos se nos hace imprescindible una app como la Color Master de Velvet. Deslizando el dedo por la rueda de color en el móvil o tablet podemos seleccionar el color y su densidad, guardarlos y enviarlos al otro extremo del mundo; también podemos aplicar filtros, crear grupos y escenas. También podemos controlar el Velvet EVO2 mediante DMX-RDM por el conector XLR5, DMX-RDM wireless de Lumen Radio y ethernet LAN mediante el conector RJ45. Creo que los técnicos estarán contentos con la evolución de todas las app para controlar los paneles de color pues hasta ahora era una tortura, y me arriesgaría a decir que con el tiempo las consolas de luces quedarán relegadas a la TV pues para publicidad y cine el hecho de poder controlar varios paneles con una tablet y WiFi es una ventaja… si los paneles son del mismo fabricante, claro. Por lo tanto Velvet ya se ha posicionado en la carrera por el control total del color.

En cuanto a la mecánica el EVO2 es igual al resto de paneles Velvet, puro aluminio, con horquilla o rótula trasera, además de dos asas acolchadas para agarrarlo, adaptador V-Lock para baterías y alimentador. Tuve el EVO2 en mis manos hace unas semanas y puedo deciros que es de una construcción muy sólida y agradable de manejar, mientras la luz es pura Velvet, potente, difusa y homogenea. No tuve mucho tiempo para trastear con los colores pero sí que os puedo decir que se veían sólidos. Tampoco pude trastear con la app Color Master pues Toni Hernández no soltaba la tablet cual niño celoso con su juguete nuevo…

Toni Hernández muy contento con el nuevo EVO2

Ahora sólo te queda probar la luz aterciopelada y envolvente del nuevo Velvet EVO2 Color.

Alfons Grau – Director Gerente de Grau Luminotecnia

TeycoRig y nuestro equipo de proyectos


Ha pasado un mes ya desde que os presentábamos a Evaristo Valera como nuevo responsable de proyectos e instalaciones. Pero hay dos partes fundamentales que no os presenté por tenerlas nosotros asumidas como evidentes y creo que debo ponerlos al corriente. Durante este mes, como Director Comercial he asumido personalmente la labor de seguimiento y elaboración de nuevos proyectos con el apoyo de Evaristo en la parte técnica; así pues casi sin darnos cuenta pero dándolo todo hemos asentado las bases para que el equipo de proyectos e instalaciones funcione mejor que nunca por claridad, rapidez, soluciones y efectividad en el desarrollo de los mismos. Mano a mano con los integradores hemos aportado nuevas soluciones y mucha creatividad para entregar lo mejor de nuestra experiencia; no me gusta hacerlo pero a veces debo recordar que llevo más de 30 años en el mundo de la iluminación, sin contar que pasé mi infancia jugando en estudios de cine, y eso facilita mi visualización de lo que la propiedad de un plató necesita para coordinar el proyecto. Es evidente que para hacer proyectos de platós, primero debes entender de iluminación desde la base y esto nadie nos lo puede discutir. Así tenemos a Evaristo para el desarrollo del proyecto con mi colaboración para transmitir lo que quiere el cliente en forma de las fuentes de luz más adecuadas, y llegados a este punto discutimos cómo realizaremos la parrilla y el sistema de suspensión más adecuado. Y nos da igual lo grande que sea el proyecto porqué tenemos al mejor fabricante de sistemas de suspensión, TeycoRig.

TeycoRig FlyUp 100

Hoist FlyUp 100

TeycoRig es mundialmente conocida por ser la empresa líder en desarrollo e innovación de nuevos sistemas de suspensión siempre pensando en la seguridad y eficiencia de sus productos. Sus ingenieros y equipo técnico tienen una dilatada experiencia en sistemas de suspensión (o rigging) dentro de la industria del teatro y televisión buscando siempre mejorarse a si mismos en el desarrollo de cada proyecto y el producto adecuado según las necesidades del cliente. Evidentemente en los equipos de parrillas, suspensión y cicloramas la seguridad va por delante y todos los productos TeycoRig cumplen y superan todas la normativas vigentes. Dentro del sector todos saben que nosotros hicimos nuestras primeras instalaciones con IFF hasta que decidimos dar el salto de calidad a TeycoRig; trabajar con TeycoRig resultó facilísimo puesto que seguíamos tratando con el mismo equipo humano, y con los años nos han demostrado que fue la elección correcta puesto que ésta ha hecho una evolución del producto para alcanzar las cotas más altas de precisión y fiabilidad, sin dejar de lado la excelente relación calidad precio.

TeycoRig X-Fly 40

Pantógrafo manual X-Fly 40

No vamos a poner fotos de instalaciones que no hemos realizado nosotros, simplemente os invitamos a visitar nuestra sección proyectos e instalaciones donde podréis ir a nuestras instalaciones desde el 2001 hasta el 2013.

Hoist FlyUp 50

El nuevo mini-hoist FlyUp 50

Sí que os queremos mostrar las últimas novedades que ha presentado TeycoRig y que incorporaremos en nuestras próximas instalaciones de este 2015. Todo esto sumado a los railes y accesorios para cortinas ciclorama, railes móviles y accesorios para parrillas de televisión y fotografía, truss triangular con rail incorporado, suspensiones con barras, pantógrafos manuales y motorizados, hoists y mini-hoists, control inteligente para las suspensiones motorizadas, etc; todo con el asesoramiento del equipo de ingeniería de TeycoRig y el nuestro propio.

El FlyTop carga hasta 800kg a una altura de 19,5 metros

El FlyTop carga hasta 800kg a una altura de 19,5 metros

Alfons Grau – Director Gerente de Grau Luminotecnia

Espectrómetro vs espectroscopio


Me acuerdo cuando íbamos a la feria IBC en Amsterdam un año tras otro representando las pantallas fluorescentes Cotelux para venderlas por todo el mundo, lo que llegamos a aprender no tiene precio. Un año en concreto se pasó por nuestro stand un profesor chiflado (lo digo con cariño) que llevaba envuelto en un papel un trozo de cristal plano del tamaño del dedo pulgar, cuando veía una pantalla fluorescente (aun no existían los LED’s tal como los conocemos ahora) sacaba el cristal mágico del papel como si fuese un tesoro y lo ponía pegado al tubo fluorescente en sí; el decía que era radioactivo (ahí lo dejo) pero no nos daba miedo porqué era mágico, podíamos ver el espectro de color con una definición asombrosa y observar las deficiencias de cada tubo a simple vista; por supuesto nos recorrimos todos los stands del pabellón 11 con el cristal mágico en mano mirando los tubos fluorescentes de todos los fabricantes, con el consiguiente mosqueo por parte de los respectivos expositores. Aprendí dos cosas aquel año: 1ª – Que la competencia no muerde, 2ª – Que el CRI que decían los fabricantes no podía ser cierto pues cantaba a simple vista el espectro a través de aquel “prisma-plano-radioactivo-cristal-mágico-chivato-tesoro-etc”.

Luz solar a través de un espectroscopio

Luz solar a través de un espectroscopio

Pues ese cristal mágico no era ni más ni menos que un espectroscopio, a través del cual vemos la difracción de la luz. Ahora con los LED’s se vuelve a poner de moda dado que tenemos el lío de los CRI, CRI ampliado y TCI que nos dicen los fabricantes, pero a la hora de la verdad es que el producto (en este caso la luz) nos entra por los ojos. No cuesta nada llevar a los rodajes un espectroscopio de bolsillo para verificar la calidad de la luz in situ. Con este simple aparatito ya podéis ver los picos y los valles de los que os hablé el pasado 24 de octubre.

Espectroscopio de bolsillo

Espectroscopio de bolsillo

Otra cosa es el espectrómetro (espectrofotómetro o espectrógrafo), que es el encargado de medir el espectro de las frecuencias de las ondas; concretando más, necesitaríamos un espectrómetro óptico para medir las propiedades de la luz dentro del espectro electromagnético. Este aparato se utiliza a nivel técnico, en nuestro sector, para calibrar la calidad cromática de la luz; nosotros disponemos de uno portátil para poder contrastar los datos que nos da un fabricante cualquiera con nuestras propias mediciones.

Espectrómetro LR1, testado por Dedolight

Espectrómetro LR1, testado por Dedolight

Disponemos para la venta tanto del espectroscopio como del espectrómetro portátil, por si alguno de vosotros no se puede resistir a hacer sus propias verificaciones.

Ya de paso añado este gráfico del espectro electromagnético, tomado prestado de la Wikipedia. Hay muchos gráficos por ahí pero éste me ha parecido el más terroríficamente simple.

Un mundo de ondas

Un mundo de ondas

Alfons Grau – Director Gerente de Grau Luminotecnia

Para los picos de los LED’s, OptiFlecs


En el último artículo iba a hacer una pequeña introducción sobre la composición de la luz con sus picos y valles, pero me enrollé tanto que acabé escribiendo un post completo sobre la importancia de partir de una luz con todo su espectro visible para que los filtros puedan corregir sus dominantes, que no sus ausencias; hablé hasta de Heidi, su abuelo, Clara y Niebla. La verdad es que me apasiona tanto la luz que en lugar de un post hubiese escrito un libro, pero no se trata de eso, ¿verdad?

Todos os habréis fijado si pasáis por un túnel iluminado con luces de sodio (de baja presión), esas amarillas, que desaparecen los colores de los otros coches y entráis en un mundo de blanco y negro, más bien de amarillo y negro. Bien, esas fuentes de luz son monocromáticas y eso quieres decir que ya podemos ponerles filtros de colores que lo único que conseguiremos es recortar la emisión de luz, pero ésta seguirá siendo amarilla. También es importante saber que el color de los objetos que vemos es debido a las ondas reflejadas por dicho objeto, por ejemplo si vemos una pelota azul es debido a que ésta absorbe todas las ondas excepto las de una frecuencia determinada que son reflejadas, en este caso el azul; la textura también influye en la percepción de color que tenemos. Y si la fuente de luz no tiene un espectro completo, puede llevar a engaños, pero las tiendas de ropa siguen iluminando con fluorescentes y LED’s de baja calidad… Yo mismo fui victima una vez del engaño de mi percepción pues me compré una chaqueta marrón oscuro y cuando salí a la calle era verde oscuro.

Atención a la luz de sodio de baja presión. Comparativa tomada de la web de AstroGranada.

Atención a la luz de sodio de baja presión. Comparativa tomada de la web de AstroGranada.

En resumen, el color que percibimos depende de varios factores que son: La fuente de luz, el objeto y su textura y la percepción de nuestra vista o cámara. Hay que decir que muchas veces vemos un color en un objeto que nos gusta y luego por cámara no dá, o viceversa. Paso de puntillas por los sensores de las cámaras y los múltiples test que hacen los expertos, aunque luego lo que vale es una prueba de cámara con un monitor calibrado tal como dice un amigo mío con mucho criterio (he dicho que pasaba de puntillas). Ahí dejo a los expertos de cámaras y yo sigo con lo mío que son las luces. Lo que nadie puede discutir es que las carencias se multiplican y por lo tanto lo primero que debemos hacer es tener una fuente de luz con un espectro óptimo o por lo menos sin valles. Como no podemos llevarnos la luz del Sol con nosotros las 24 horas, ni en interiores, debemos utilizar otras fuentes de luz, y ahora entraríamos a discutir si lo mejor es la luz día (5600-6000K) o la luz de tungsteno (3200K); bueno, un poco, para las caras da mejor la incandescencia por su dominante roja…

Luz día, incandescencia y otras. Foto tomada del blog jcarbex

Luz día, incandescencia y otras. Foto tomada del blog jcarbex

Lo he vuelto a hacer, para una pequeña introducción me he comido medio post. Perdonadme pero para hablar de filtros de luz, que tampoco hay mucho que contar, antes tenía que explicar las dominantes (picos) y las ausencias (valles). Pues eso, Rosco presenta los OptiFlecs, 21 filtros semi-rígidos para paneles LED’s que nos permiten corregir y suavizar la luz emitida por estos paneles de 1×1′; los tamaños estándar disponibles son de 30x30cm (1×1′) y 60x60cm, ambos con un grosor de 250 micras. Estos 21 filtros están divididos en:

  • Difusores, para romper los destellos direccionales y minimizar las multisombras que generan los LED’s de las pantallas matriciales
  • Correctores, para compensar los famosos picos que emiten las fuentes de luz de estado sólido
  • Colores ámbares, rosas y lavandas para mejorar sutilmente los blancos y darles calidez
La gama del muestrario de OptiFlecs lo dice todo...

La gama del muestrario de OptiFlecs lo dice todo…

Bueno, nada más que decir, sólo que si los tratáis bien son eternos dado que los LED’s no emiten ni calor frontal ni radiaciones indeseables.

Alfons Grau – Director Gerente de Grau Luminotecnia

La luz, los picos, los valles y Heidi


Alguna vez me habréis oído decir que el problema está en los valles, no en los picos. No, no soy escalador; estoy hablando del espectro de la luz, concretamente de la luz LED aunque la frase es aplicable a cualquier tipo de luz con un espectro discontinuo o incompleto.

Luz incandescente comparada con luz fluorescente de Kino Flo donde se pueden apreciar picos y valles

Luz incandescente comparada con luz fluorescente de Kino Flo donde se pueden apreciar picos y valles

En un espectro discontinuo los picosas agudos representan un exceso de un color determinado (véase una dominante verde o azul) mientras que los valles nos muestran la falta de un color (léase rojo, el punto débil de los LED’s). Cuidado con los que voy a decir; todos los picos se pueden corregir con un filtro determinado (el magenta para quitar verde, el ámbar o amarillo para quitar azul…) dado que al corregir quitamos un exceso; me explico un poco mejor, si por ejemplo ponemos un filtro magenta, no estamos sumando magenta sino restando verde (pico). Los valles no se pueden corregir porque son como un agujero negro, no se puede filtrar un color que no está en la fuente de luz original.

Luz a través de un espectroscopio

Luz a través de un espectroscopio

Si a una luz blanca le ponemos un filtro azul intenso, veremos luz azul, pero no porqué hayamos añadido azul a la fuente de luz (que ya tenía azul) sino por que hemos impedido el paso de los otros colores básicamente; vamos, que si la fuente de luz original no tuviese nada de azul y le pusiéramos un filtro azul puro veríamos NADA. Bien, pues el problema de los LED’s es que tienen un gran valle (carencia) de rojo y si quisiéramos resaltar los mofletes rojos de Heidi nos llevaríamos un gran chasco, por mucho filtro rojo que pusiéramos al proyector… Heidi nos pide a gritos que los LED’s tengan un piquito/poquito de rojo (de ahí el lío de los CRI) y eso lo traducimos con el CRI de 90 o más (hoy en día ya es posible un CRI 95 en unos pocos proyectores LED).

Listos para las pruebas. En 5600K, pero en 3200K el resultado es el mismo

Listos para las pruebas. En 5600K, pero en 3200K el resultado es el mismo

Ya lo sé, esto de la luz parece fácil hasta que quieres hacer inventillos, es como saber sumar (o restar en este caso) y pretender entender la macro-economía. Si yo tengo un filtro verde y lo pongo delante de un foco, me proyecta verde, ¿qué me está contando este loco? Claro, porque el foco emite luz blanca, o sea, contiene todo el espectro de color y el filtro, tal como indica su nombre, filtra. Un filtro, ya sea de aire (evita que pasen las partículas de polvo), un colador (deja pasar el caldo pero no la carne) o un color (no deja pasar los otros colores) no suma, resta, y este es el principio que nos debe valer. Ojo, tres fuentes de luz de diferentes colores suman y si estos tres colores son primarios obtendremos la luz blanca, no vayamos a confundir un concepto con otro. Esto queda muy bien explicado por la Síntesis Aditiva de Color y la Síntesis Sustractiva de Color.

Tres sombras complementarias

Tres sombras complementarias

Aunque los DoP’s sean los pintores de la luz, el principio no funciona igual con la pintura que con la luz blanca pero sí que lo hace con la superposición de filtros. Como ejemplo casero práctico (os recomiendo que lo hagáis para divertiros) hemos utilizado tres proyectores DLED4 Bicolor (más otro como figurante), cada uno con un color primario (rojo, verde y azul, más o menos puros) y hemos proyectado contra el objeto (el DLED4 figurante) de manera que los tres haces se cruzaban justo en el objeto y proyectaban sus respectivas sombras en la pared blanca. Tanto el objeto como la mancha de luz de la pared quedaban iluminados con luz blanca, pero las tres sombras del objeto eran los colores complementarios de sus respectivas fuentes de luz (cian, magenta y amarillo). ¿Qué ha pasado aquí? La suma de los tres primarios nos demuestra la Síntesis Aditiva y nos da una proyección blanca; el objeto nos da tres sombras que son los complementarios, del resultado de la suma de dos de los primarios en cada caso. Desde el punto de vista de la suma de dos primarios estamos en la Síntesis Aditiva, pero si reconocemos que con los tres proyectores habíamos conseguido luz blanca, podemos decir que el objeto ha hecho de filtro y es como si hubiésemos utilizado un filtro cian, uno magenta y otro amarillo para simular las sombras, Síntesis Sustractiva. Y lo divertido es hacer desaparecer una de las tres sombras sin apagar el proyector, sólo poniendo un segundo filtro al proyector; ahí demostramos la Síntesis Sustractiva de una vez por todas, a la fuente con filtro rojo (no deja pasar los otros colores) le hemos añadido un filtro azul y el resultado no es azul, es NADA.

Vaya, le hemos puesto en filtro rojo al proyector con filtro azul, ha desaparecido su sombra y...

Vaya, le hemos puesto en filtro rojo al proyector con filtro azul, ha desaparecido su sombra y…

Heidi vivía con su abuelo y Niebla en un pico, allí era feliz; pero se fue a vivir a la ciudad con Clara en un valle, estaba triste; hasta Clara se curó cuando fueron a la montaña con su abuelo (vaya, acabo de hacer un spoiler). A Clara le faltaba un color (el rojo de las mejillas) y ni siquiera la buena de Heidi se lo podía dar en la ciudad. No sé si esto os aclara algo u os confunde más, pero como en el título ponía Heidi tenía que hablar de ella.

Yo sigo soñando en colores...

Yo sigo soñando en colores…

Alfons Grau – Director Gerente de Grau Luminotecnia
