LedRaptor, el LED para PanAura


Pues ya la tenemos aquí, se llama LedRaptor, la fuente de luz LED Bicolor de dedolight para los PanAura. Con dos potencias a elegir, LedRaptor3 de 220W y LedRaptor5 de 440W ya podemos cambiar la tecnología para iluminar con los PanAura3 de 90cm y PanAura5 de 150cm. Con los PanAura conseguimos una luz suave y envolvente, al tiempo que un aparato con poca profundidad para utilizarlo dentro de espacios pequeños y además ahora cada uno podrá elegir si utilizar tecnología de  incandescencia, HMI o LED Bicolor.

Luis iluminado por el PanAura3 con LedRaptor3

Aunque el LedRaptor3 se recomienda para el PanAura3, yo personalmente prefiero utilizarlo con el PanAura5 que nos cubre una superficie mucho más envolvente. Siendo realistas, el PanAura5 desde siempre ha sido la ventana de luz octogonal con más éxito por su relación tamaño y portabilidad, dejando al PanAura7 para estudio y al PanAura3 como luz de apoyo. Así pues, dependiendo de la cantidad de luz que deseemos, siempre con los PanAura3 ó PanAura5, podremos optar por los 220W del LedRaptor3 ó los 440W del LedRaptor5. Sea como sea la incandescencia quedará reservada a los puristas, mientras tengamos acceso a las lámparas, y la descarga creo que quedará totalmente sustituida por la tecnología LED Bicolor. La verdad es que poder tener la opción de cambiar la temperatura de color desde 2700K hasta 6500K en un mismo aparato y en un instante da mucha ventaja a la tecnología LED del LedRaptor.

Toni montando el difusor “tanga” al Panaura3

Ya tenemos disponible el LedRaptor3 Bicolor de 220W y nos está encantando tanto a nosotros como a los profesionales a los que se lo estamos mostrando; recordemos que ya lo presentamos montado con el PanAura3 en la Jornada de Iluminación Técnica que organizamos en el Espacio Harley el pasado mes de abril, y desde entonces está dando vueltas. No hace falta decir que dedolight los ha estado desarrollando desde hace años para obtener una luz homogénea y bien repartida dentro de la caja de luz PanAura porque es muy importante tener la luz controlada antes de entregarla en el interior de la ventana produciendo así una luz difusa envolvente natural y agradable. Aunque ahora estén de moda los paneles matriciales de luz difusa no llegan a alcanzar la belleza de la luz de una ventana octogonal y parte de este éxito es el hecho de que el origen sea un solo punto de luz lo más pequeño posible.

Montando el Panaura3; se puede apreciar el LED del LedRaptor3

A lo mejor algunos consideran que le falta un poco de luz al PanAura5 con el LedRaptor3 pero siempre debemos tener en cuenta que con las cámaras actuales estamos buscando, generalmente, más una gran superficie de luz que la potencia en sí misma. De todas formas en unas semanas también tendremos el LedRaptor5 Bicolor de 440W que nos doblará el rendimiento para una misma superficie. Sabemos que es un proyector dedicado para los PanAura, pero también debemos tener en cuenta que algunas veces la multi-disciplina no es útil, pues quien trabaja con PanAura lo utiliza siempre en sus rodajes o sesiones.

El prototipo del LedRaptor5

Alfons Grau – Director Gerente de Grau Luminotecnia

DoP Choice, la elección


dopchoice-snapbag3

¿Tienes la mente difusa con tanto LED? Los paneles de LEDs matriciales dominan el mercado sobre los focos de un solo LED. Los segundos, los enfocables, son fáciles de dirigir y controlar mediante la variación del haz y el recorte con las viseras, al igual que sus predecesores fresnels de incandescencia. Con los fresnels se empezaron a utilizar chimeras para suavizar la luz y crear un ambiente envolvente, y al cambiar de la incandescencia al LED se siguió utilizando el mismo sistema. ¿Pero cómo controlar la luz aberrante y multisombras que crean los paneles de LEDs matriciales? Con un difusor, claro; pero el difusor debe estar suficientemente alejado de los LEDs para poder mezclar y difuminar sus haces duros, de otro modo dicho difusor es una estafa. Varios fabricantes, los punteros, los que invierten en I+D, han creado paneles de LEDs matriciales “softlights” realmente buenos que guardan la relación perfecta entre distancia y características del difusor para crear una luz difusa totalmente homogénea. Luego volveremos a los “softlights” y los SnapGrids de DoP Choice. Pero hay otros paneles matriciales que están hechos para lanzar más luz y más lejos, una luz dura, multisombra y sin control; estos paneles necesitan cajas de luz o chimeras para tamizar la luz, pero así como los focos fresnel tienen portagelatinas y allí es donde se puede colocar el aro para adaptar la chimera, a los paneles matriciales no les hace falta. Y aquí es donde aparecen los SnapBags de DoP Choice.

SnapBag Octa & Skypanel

SnapBag Octa & Skypanel en la Photokina 2016

Empecemos por el principio, el origen de DoP Choice, los palios. Os preguntaréis qué tienen que ver los palios con los paneles matriciales. Pues el control, el control de la luz. Los inicios de DoP Choice fueron los eggcrates para los palios. Como ya sabéis se utilizan los palios con diferentes tipos de textiles para tamizar la luz del Sol o de grandes aparatos, para difuminar la luz que reciben, y claro, la luz difusa sólo se puede controlar con eggcrates, o nidos de abeja. El haz de luz difusa está formado por rayos desordenados y cuando se utiliza un eggcrate formado por mini-ventanas crea parcelas que sólo dejan que salgan los rayos que forman como máximo un ángulo concreto, 40º por ejemplo. Los palios son de grandes dimensiones llegando hasta los 6×6 metros, son como velas que pueden llegar a hacer volar los grandes trípodes que las soportan en caso de viento. Los eggcrates tienen que ser lo suficientemente ligeros para que los palios aguanten su peso y suficientemente resistentes para que hagan su función sin combarse. Los eggcrates de DoP Choice tienen fama porque no se comban, además de por su precisión y resistencia.

Eggcrate para palio

Eggcrate para palio

¿Volvemos a los paneles matriciales y a los SnapBags? Dado que los paneles son cuadrangulares, planos y no emiten calor, DoP Choice ha prescindido de los aros adaptadores de las típicas cajas de luz y monta sus SnapBags directamente a los paneles aprovechando al máximo el espacio y la superficie radiante de éstos. Recordemos que se tiene que encontrar el punto óptimo del cruce de los rayos para poner el difusor a la distancia correcta de los LEDs emisores, de los rayos que se pierden ya se encargan las paredes reflectoras de las cajas de luz para redirigirlos hacia la ventana difusora. En fin, Los SnapBags miman al máximo la luz para suavizarla sea cual sea el nombre o marca del aparato. Para aprovechar al máximo el rendimiento del aparato con una caja de luz, éste debe ser de luz dura, ya sea de estructura matricial o puntual. Esto no quiere decir que a los softlights no se les pueda montar una caja de luz o SnapBag, dependerá del criterio del Director de Fotografía o Gaffer. Si a una fuente de luz difusa o softlight se le añade una caja de luz, mejoraremos la difusión y conseguiremos una luz tamizada más envolvente, al tiempo que perderemos unos cuantos Lux o diafragmas; como siempre debe imperar el criterio del artista.

SnapBag para cualquier fuente de luz

SnapBag para cualquier fuente de luz

Si retomamos el tema de los softlights, podremos aplicar la teoría de los palios y los eggcrates con los SnapGrids, que se pesplegan fácilmente y se adaptan directamente a los paneles evitando que salga un rayo que no esté en el ángulo adecuado, es decir acotando el haz de luz a 30º, 40º ó 50º. Así como en los softlight los SnapGrid se adaptan directamente al aparato, en los paneles matriciales no tendría sentido aplicarlos directamente sin antes difuminar su luz dura con una caja de luz SnapBag. De esta manera debemos diferenciar, sólo por tamaño, si un nido de abeja irá directamente montado en el aparato o en su caja de luz. Los SnapGrids están diseñados para múltiples aparatos así como para múltiples cajas de luz, ya sean de su propia marca, SnapBags, o de la marca Chimera o dedoflex. Da igual si la caja de luz es cuadrada, rectangular u octogonal, seguro que DoP Choice tiene su SnapGrid para ella.

SnapGrid directo o en la caja de luz

SnapGrid directo o en la caja de luz

¿Qué novedades nos ha presentado DoP Choice este 2016? Ya era hora, pensaréis algunos. Pero como ahora escribo menos, mis post son más densos para poder contarlo todo. Bueno, para cada aparato LED que aparece en el mercado DoP Choice toma mediciones con los SnapBags que tiene y si no se adapta exactamente tanto mecánica como lumínicamente, pues fabrica uno nuevo, así de simple. Por suerte en su página web tiene un buscador que cruza luminarias, cajas de luz y SnapGrids, y funciona realmente bien. Además de los SnapGrids para cajas de luz octogonales ha lanzado sus propias cajas de luz SnapBag Octa3 y Opta5, y como las cajas de luz son octogonales pero las fuentes de luz matriciales siguen siendo cuadrangulares ha introducido los adaptadores Rabbit-Ears (orejas de conejo, aunque parezcan más antenas de televisión doméstica antigua); así pues tenemos los Rabbit-Ears rectangulares, mini y space, éstos últimos para los spacelights. Pero lo dicho anteriormente, no es tan importante el accesorio si no con qué aparatos es compatible, entonces tenemos Rabbit-Ears para: Arri Skypanel, Cineo HS, TheLight Velvet, Litepanels Astra, BBS, Creamsource…

Rabbit-Ears everywhere

Rabbit-Ears everywhere

Pues ya sabéis, si queréis controlar la luz DoP Choice es vuestra elección correcta.

Alfons Grau – Director Gerente de Grau Luminotecnia

Triolet de Chimera


Todos conocéis Chimera dado que es la marca de referencia de las cajas de luz, hasta tal punto que les da el nombre genérico (neologismo) . Cada proyector que hay en el mercado tiene su “chimera” y su aro adaptador, hasta los más nuevos. Ah, claro, para los que no sepáis de qué estoy hablando las cajas de luz Chimera son las encargadas de convertir la luz dura de los cuarzo, fresnel, par y M en una luz suave y envolvente, mediante una ventana textil con reflector interior, un difusor intermedio y un difusor frontal. Pero Chimera (se debe pronunciar “quimera”… me parece que llego tarde) no sólo fabrica aros y cajas de luz, también tiene otros inventillos como el Triolet del cual os voy a dar unos cuantos datos.

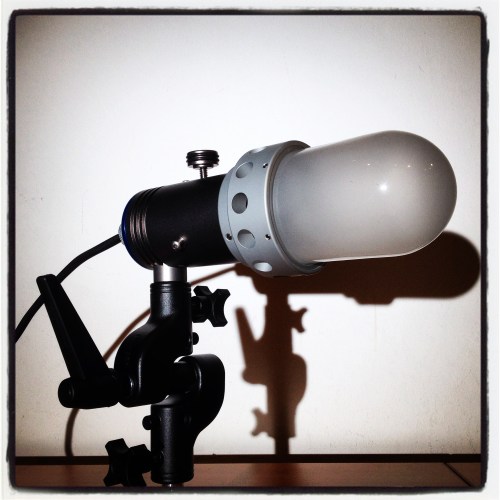

Triolet sin aro

Triolet sin aro

El Triolet es simplemente una fuente de luz para utilizar a modo de proyector de luz radial, el cual se puede montar, mediante su aro adaptador (incluido), dentro de una “chimera”, OctaPlus (caja octogonal), lámpara china o pancake. Está estudiado para situar la lámpara en el eje justo para aprovechar la superficie reflectora de la caja de luz, como si de una parábola se tratase y direccionar la luz reflejada hacia la ventana difusora y llenarla de una forma homogénea. Este foco va acompañado de una rótula de dos ejes para que podamos montarlo en un trípode, jirafa o ceferino en la posición que más nos convenga. El portalámparas del Triolet es de rosca E40 o Goliat e incorpora adaptadores para casquillo E27 y Gx9,5 para que montemos la lámpara más adecuada; hoy en día es imposible encontrar lámparas de 1000W con casquillo E40 o de 500W con casquillo E27 (ambas las puede suministrar el mismo fabricante), pero tenemos un gran surtido de lámparas con casquillo Gx9,5 con una potencia máxima de 750W.

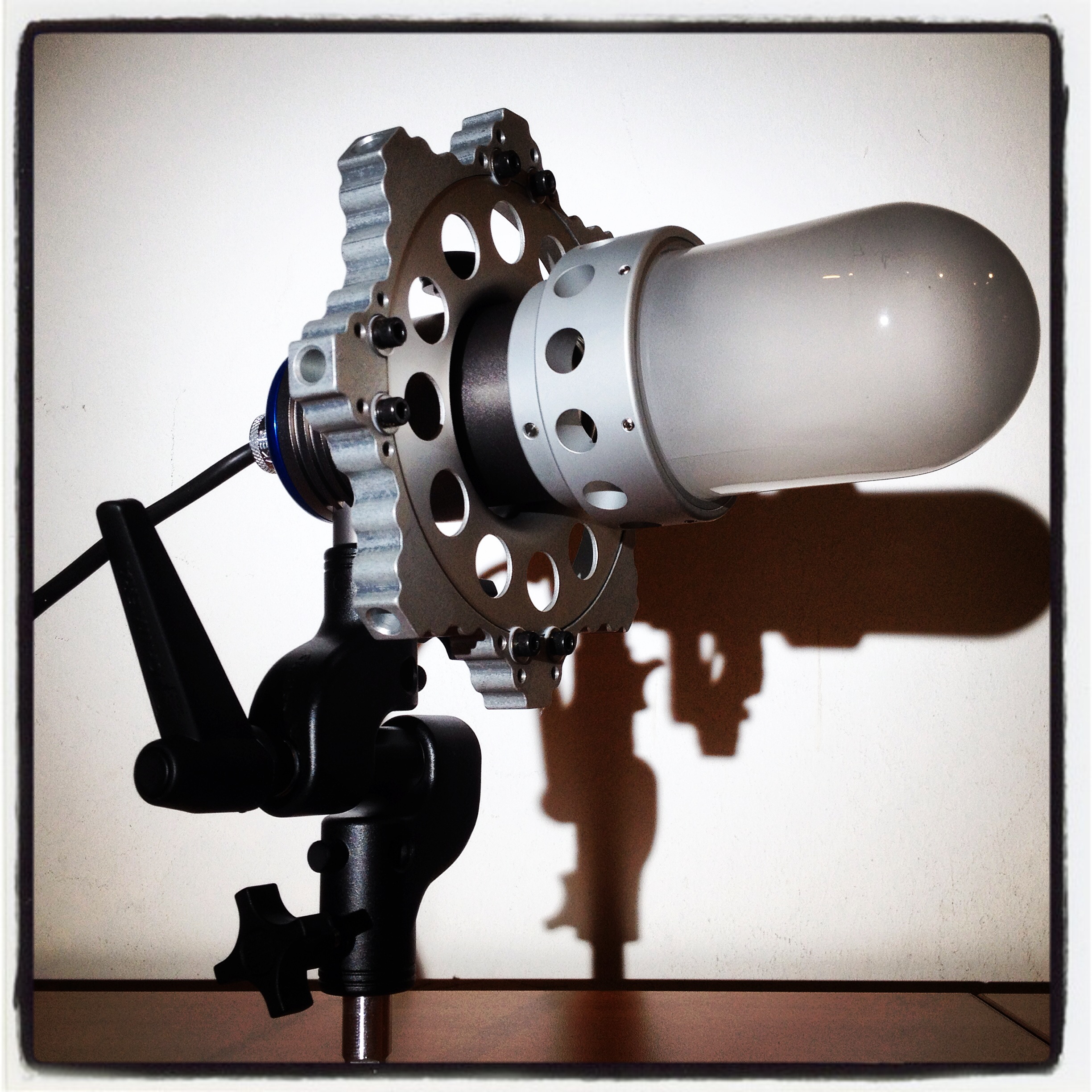

Triolet con aro adaptador

Triolet con aro adaptador

Alfons Grau – Director Gerente de Grau Luminotecnia
