Chroma-Q, im-presionante


Pues ya tenemos otra marca para representar dentro del mundo LED profesional, y como diría Jesulín, sus productos son im-presionantes. Chroma-Q tiene un diseño robusto cuando el producto lo requiere o ligero si se da el caso. A mi personalmente me apasionan sus barras LED de color RGBW y RGBA con un alto rendimiento y una infinidad de opciones para su control dinámico.

¿En que ámbito nos movemos con los productos de Chroma-Q? Pues la verdad es que en todos los que intervenga la luz de calidad, ya sea publicidad, cine, series, TV, teatro, espectáculo, eventos y arquitectural. Mejor empiezo entrando en detalle de los diferentes productos que ofrecemos.

Color Force II

Color Force II es la familia de barras LED de color RGBA destinada a eventos y espectáculos con su gama de colores puros y saturados para las creaciones artísticas. La calibración de color desde fábrica permite unir varias barras con la garantía de que obtendremos siempre un color homogéneo entre ellas. El Color Force II es un 50% superior a su predecesor permitiendo iluminar cicloramas hasta 12 metros de superficie. Hay tres modelos de barras, la Color Force II 12 de 33cm con una potencia de 133W que nos entrega 3.600 Lumen, la Color Force II 48 de 118cm con 533W y 13.550 Lumen, y la Color Force II 72 de 176cm con 800W y 18.600 Lumen. Asímismo todos los modelos están disponibles con tres tipos de ópticas con distintas aperturas, la estándar de 22ºx22º, la de 43ºx43º y la ciclorama de 80ºx35º. Con control de píxels asignables mediante RDM.

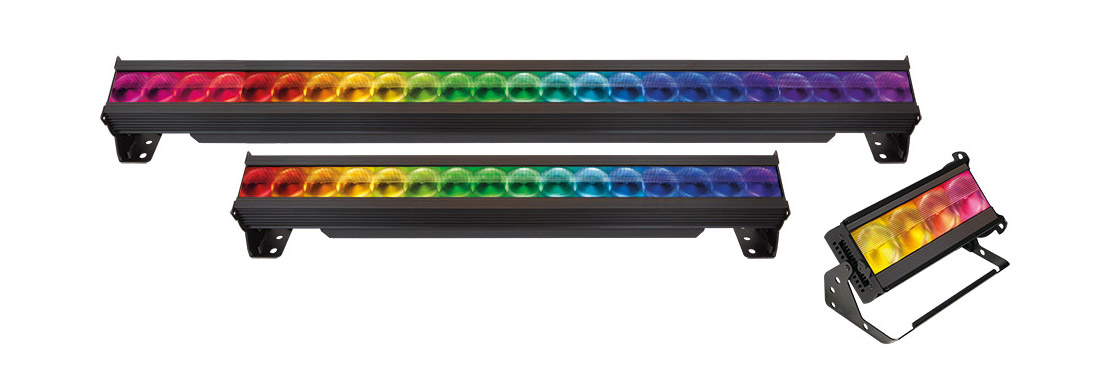

Familia Color Force II con RGBA

Studio Force II

Studio Force II es la familia de barras LED de color RGBW destinada a cine y TV con su gama de colores puros y saturados, apoyados por un blanco desde 2.800K hasta 6.500K con control de dominante verde/magenta. La extricta selección de LEDs por su BIN en fábrica y su sofisticado software garantizan la consistencia del blanco y de los colores. El Studio Force II ofrece las mismas ópticas que el Color Force II, y también tres tamaños siendo en este caso la Studio Force II 12 de 150W con un rendimiento 6.500 Lumen, la Studio Force II 48 de 550W y 24.000 Lumen, y la Studio Force II 72 de 800W y 36.000 Lumen. En este caso también todos los modelos están disponibles con tres tipos de ópticas con distintas aperturas, la estándar de 22ºx22º, la de 43ºx43º y la ciclorama de 80ºx35º. Con control de píxels asignables mediante RDM.

Familia Studio Force II con RGBW

Brute Force

Del Studio Force II 48 surgen los Brute Force 4 y Brute Force 6, todo un potencial de luz tipo “Wendy” light con LEDs RGBW con 2.200W y 96.000 Lumens el primero, y 3.300W y 144.000 Lumens el segundo. Ambos paneles cuentan con control de píxeles asignables con RDM, lo cual nos permite crear efectos dinámicos de colores y formas. Indicado para grandes superficies o exteriores. La estructura de ambos “Bestias” es autoportante con flight case, pero permite desmontar las barras Studio Force II 48 si necesitamos crear efectos lineales.

Brute Force 6 para iluminar un bosque, por ejemplo

Color One 100X

El Color One 100X es el par LED RGBA por definición, con un 60% más de rendimiento que su predecesor. El diseño óptico y la salida totalmente homogénea ofrecen un haz de 19° potente, suave, uniforme y definido, con una combinación de colores sobresaliente en todo el espectro y sin sombras de separación de color antiestéticas. Los emisores RGBA reproducen colores puros en todo el espectro, incluidos azules oscuros, lava al rojo vivo y pasteles súper suaves, así como una completa gama de blancos. La regulación teatral emula la curva de atenuación extremadamente suave de los proyectores de incandescencia. El Color One 100X ofrece la opción IP20 para interior y la IP65 para exteriores. Con un consumo de 63W nos entrega 1.950 Lumens.

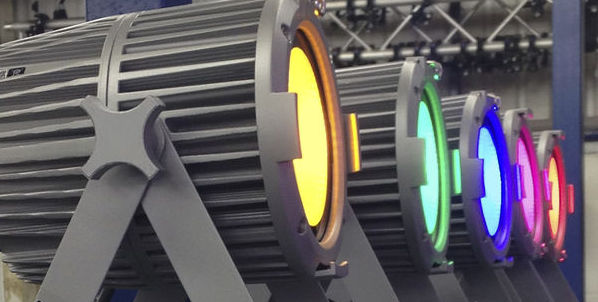

Color One 100X con colores puros e intensos

Studio One 100

El Studio One 100 es la versión LED bicolor del par Color One 100X con un rango desde 3.000K hasta 6.100K, con un haz de 18º bien definido y una luz homogénea. Existen las versiones luz día y tungsteno, pero teniendo el bicolor, y a estas alturas, las vamos a obviar. El Studio One 100 bicolor con 60W de consumo nos entrega 2.100 Lumens.

Space Force

El Space Force es el spacelight LED bicolor por excelencia, específicamente creado para dar una luz cenital difusa y homogénea; se puede colgar con cadena, con horquilla estándar u horquilla corta. Totalmente silencioso, con un peso de tan solo 8kg, y libre de mantenimiento, se reivindica como el spacelight de platós de altura media entregando 26.700 Lumens con un consumo de 333W. El Space Force tiene un rango bicolor desde 2.800K hasta 6.500K. Aunque no necesita las famosas camisas de los spacelights de incandescencia, las ofrece como accesorio opcional, al igual que la caja de luz i el eggcrate.

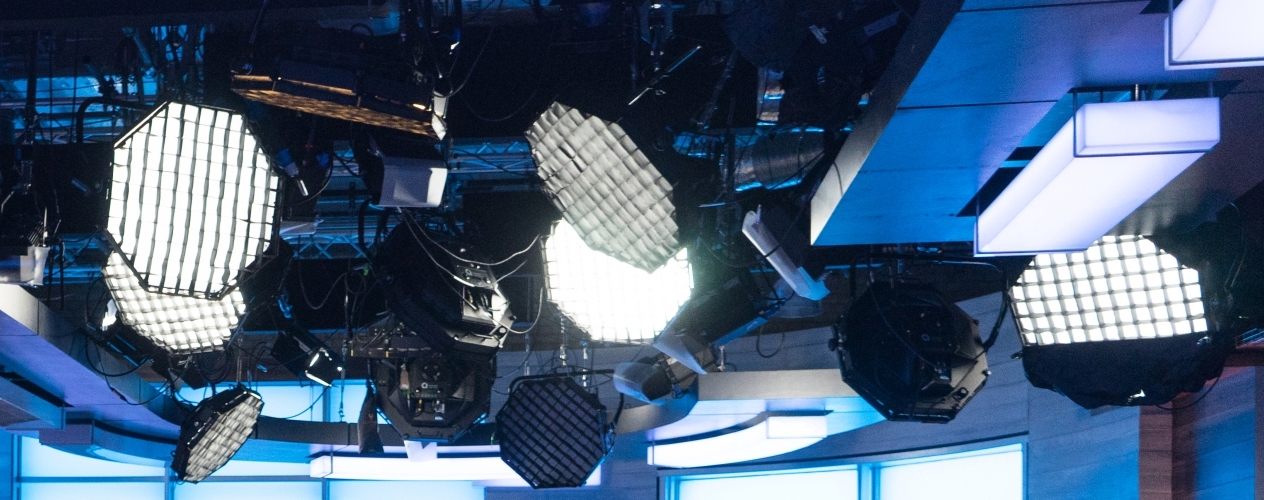

Estudio TV con Space Force

Inspire

Con los Inspire entramos en el mundo arquitectural LED lleno de color. Tal como definió en su día la Señora Barbara de Leeuw, Directora del Museo ICER, Ulft, Países Bajos, “Al usar los proyectores Inspire de Chroma-Q, a cada lugar del edificio se le puede dar el color que queramos; cuando el contexto cambia, los colores pueden cambiar con ellos”. ¿Que más puedo añadir, aparte de mencionar las características de los distintos modelos? La galardonada gama Inspire ha sido diseñada para proporcionar una alternativa superior y de bajo consumo energético para la iluminación de edificios y espacios. Utilizando la óptica homogenizada avanzada el haz de salida es único, limpio y puro. La calibración de fábrica garantiza que todas las unidades Inspire tengan el mismo color, por lo que, emparejados emitirán exactamente el mismo. Podemos ajustar la frecuencia de los proyectores desde 1.200Hz a 9.600Hz para eliminar el parpadeo de las cámaras.

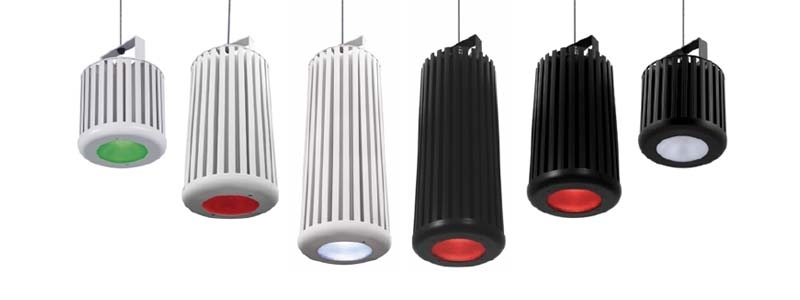

Familia Inspire en blanco y negro

He mencionado anteriormente que son proyectores LED de color, pero como siempre andamos con el baile de letras, concretaré más son RGBW con un CCT que va desde los 1.000K hasta los 10.000K. Hay tres modelos a elegir en color blanco o negro: Inspire Mini con un consumo de 70W que nos entrega 3.010 Lumens con lente fija de 65º; el Inspire con un consumo de 100W que nos entrega 4.390 Lumens y opción de 3 lentes, 32º, 42º y 65º; y el Inspire XT con un consumo de 135W y 9.500 Lumens, también con opción de lentes de 32º, 42º y 65º. La señal se transmite por DMX, pero además, para instalaciones fijas podemos utilizar el centro de control externo Inspire con capacidad hasta 96 proyectores.

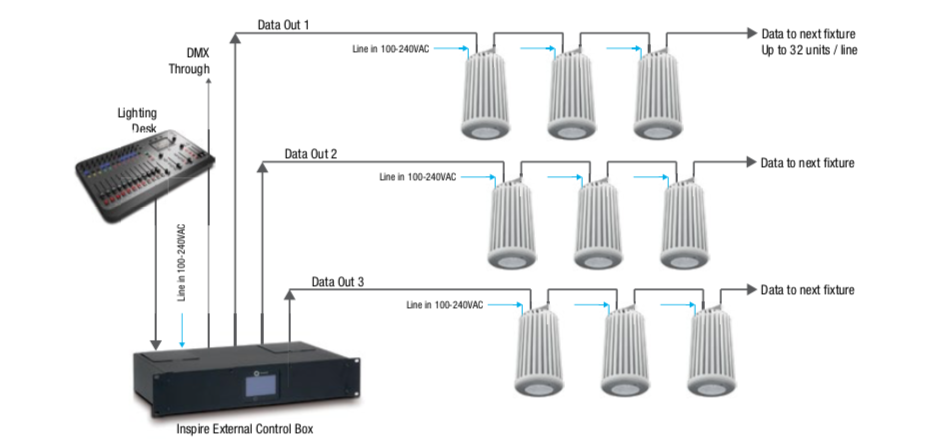

Centro de control externo Inspire

Para más información podéis acceder a nuestra sección de catálogos y abrir los referentes a la marca Chroma-Q.

Alfons Grau – Director Gerente de Grau Luminotecnia

Maxi MIX, la familia de color crece


El Maxi MIX ya tiene rostro

Esta pasada NAB mostró todas las novedades “reales” de los diversos fabricantes de iluminación y DMG Lumière no se quedó atrás presentando al recién nacido y al mismo tiempo mayor de la familia MIX, el Maxi MIX. DMG Lumière ha variado mucho el modelo desde que presentaran el prototipo en “petit comité” hace un año, y como no, han mejorado mucho el producto hasta alcanzar la perfección de esta preciosidad de 360W que nos entrega nos entrega 1045 Lux de luz difusa a 3 metros. El Maxi MIX todavía no ha pasado por mis manos, pero las fotos y vídeos que he visto tienen muy buena pinta; del software no hay nada que no hayamos visto con los Mini MIX y SL1 MIX, una maravilla, así como su aplicación myMIX.

La familia MIX

Ahora que ya tenemos la familia MIX completa sólo hablaré del Maxi MIX, si queréis saber más de sus hermanos Mini MIX y SL1 MIX y la filosofía de su app myMIX podéis leer el post de hace un año. Cuando fabricaron el Maxi Switch, el primo mayor bicolor, pensaron en un panel enorme de 125x75cm y 520W plegable y divisible en dos paneles menores, y al elaborar ideas de cómo debía ser el Maxi MIX pensaron en el mismo sistema pero de 700W primero y de 900W después… hasta que alguien con criterio decidió que si tenía que ser divisible, mejor hacer medio panel directamente, o sea, un panel de 120x36cm y 360W, y luego cada uno decidirá si utilizarlo con pletina a ceferino, con horquilla simple (versión estándar) o con horquilla doble para unir dos paneles.

Visto por detrás, con cuello de cisne en lugar de horquilla

¿Qué nos aporta el nuevo Maxi MIX? Con sus 1.080 LEDs (180 x RGGBWA) nos entrega 1045 Lux de luz difusa a 3 metros en toda su superficie de 120x36cm, con flicker free hasta 4.000Hz. Además de recrear todos los colores de Rosco fielmente, nos permite trabajar desde 1700K hasta 10000K, pero estas características y otras que omito ya las mencionaba en el post del año pasado. Volviendo a la pregunta, mecánicamente este panel ha hecho una evolución respecto a los precedentes, integrando el control WDMX en la parte trasera e incluyendo la horquilla simple, además de la opción para montaje a ceferino. Parece una tontería el tema de la horquilla y el control integrado, pero estas dos características lo convierten en un panel de color apto para los platós de TV puesto que en una instalación fija cuanto más compacto sea un aparato mejor aceptación tiene. La fuente de alimentación no va fija pero se fija bien; la mayoría de fabricantes de paneles LED tienden a montar la fuente externa para mejor evacuación del calor y un servicio de mantenimiento más eficiente. Como todos los paneles de DMG Lumière, el Maxi MIX tiene un sistema de refrigeración pasiva, sin ventiladores, gracias a que la placa de los LED’s es de aluminio. A pesar de tener el control integrado, el panel sigue siendo fino, 8,5cm y ligero, 8kg. En lo que se refiere al difusor frontal, viene con el semidome que abre 130º y como siempre cuenta con los accesorios de DopChoice tales como Snapdomes, Snapbags y Snapgrids para hacer más fácil el trabajo con luz extrasoft y controlada. Por lo que se refiere al transporte, comparte la misma nueva maleta del Maxi Switch donde cabe todo.

El Snapdome abre el haz a 180º de luz envolvente

Para l@s perezos@s que no hayáis ido al enlace del año pasado, cuando presentaba la serie de color, os pego el párrafo de los modos de trabajo. El control MIX tiene tres sistemas para poder trabajar con el panel, tal como he comentado al principio, modo Gel, modo Colory modo White. La rapidez y la efectividad en el set son factores a tener en cuenta siempre, y para los eléctricos no debería ser nunca un quebradero de cabeza configurar un panel para obtener un color concreto. Por esa razón los técnicos de DMG Lumière han puesto su empeño en ello, no olvidemos que el equipo está compuesto por un Director de Fotografía, un Gaffer y un especialista en LEDs. El MIX se controla SIN menús, sólo con tres teclas de acceso directo.

  • Modo Gel: Cuando seleccionamos el modo Gel podemos elegir entre la inmensa librería de gelatinas True Rosco Color, pero además podemos variar el matiz, la saturación y el balance verde/magenta de cada color
  • Modo Color: Nos podemos desplazar por la barra de color 360º con la rueda del control hasta obtener el color deseado. Luego ajustamos la intensidad y la saturación del color, combinado con las diferentes temperaturas de color para crear diferentes tonos
  • Modo White: Este es el modo más aburrido, quien me lo diría a mí hace un par de años… el modo blanco nos permite trabajar en bicolor desde tungsteno a luz día, ajustando además el balance verde/magenta

Para más información podéis acceder a nuestra sección de catálogos y abrir los referentes a la marca DMG Lumière.

Alfons Grau – Director Gerente de Grau Luminotecnia

Los EVO ya están aquíiii


La EVOlución de Velvet

Hace casi un año que escribí el post sobre los EVO Color de Velvet en el blog; pues sí un año después ya los tenemos aquí listos para trabajar. Esta pasada edición de la NAB volvieron a presentar no sólo el EVO2 sino la gama completa, conformada por EVO1, EVO2 y EVO2x2, y ya no eran prototipos, eran realidades en plena producción listos para entregar en los rodajes (el EVO2 disponible, el EVO1 para mayo y el EVO2x2 después de GineGear en junio). Este año ha servido para mejorar las prestaciones del producto desde el primer desarrollo obteniendo por ejemplo el panel RGB más eficiente del mercado actual, unos colores preciosos y bien saturados y una ligereza que arrasa con sus competidores directos, sin perder de vista la robustez que caracteriza a los Velvet. Tanto es así que los EVO han recibido el premio de la NAB al mejor producto del año 2019.

La familia EVO Color

Eficiencia – Palabra clave para describir a los nuevos EVO, porque EVO es más que color, es una nueva tecnología LED eficiente que le permite al panel entregar más Lux por vatio que cualquier panel softlight de otra marca. Si nos centramos en el EVO2 Color éste entrega 1.000 Lux a 3 metros de distancia con un consumo de tan solo 200W siempre con una luz difusa, homogénea y saturada con un haz de 115º. Junto a la eficiencia, cabe destacar su sistema de refrigeración pasivo; sin ventiladores tenemos menor consumo, menor peso y silencio total. Eficiencia y ligereza, que además comparado con el Skypanel S60C, se traduce en ahorro; si comparamos los 450W para 1.233 Lux del S60C con los 200W para 1.000 Lux del EVO2 color, ambos con la misma apertura de haz, 115º, ya lo tenemos todo dicho; además comparemos los pesos sin fuente de alimentación, 12.5kg vs 7.5kg.

Ligero y ergonómico

Tecnología 5 LEDs – La verdad es que por mucho que diga el fabricante siempre que es posible me gusta tocar los aparatos antes de hablar de ellos. En el caso del EVO he tenido la ocasión de contrastar la nota de prensa del fabricante con la realidad probando dos paneles EVO2, y sí, me he llevado uno a casa para realizarle repetidas pruebas. “SATURACIÓN” dice Toni Hernández, el Director Comercial de Velvet Light, girando el panel de repente y deslumbrando a todos los que están atentos a sus explicaciones. Pues la verdad, no me extraña nada que lo haga, dado que es el panel de color con la saturación más alta que he visto, y homogénea; además tiene unos colores muy bonitos, especialmente el rojo. En parte es gracias a su tecnología 5 LEDs RGB+WW+CW, o como yo ahora lo digo para que nuestro cerebro lo interprete más rápido, RGB+Tungsten+Daylight. Con los 5 LEDs y un software realmente bueno, además de los colores saturados y ricos, consiguen unos blancos excelentes y unos tonos de piel fantásticos. Una EVOlución que deja atrás tecnologías obsoletas de 4 LEDs y a algunas de 5 LEDs. En cualquier color, además de la saturación, podemos variar la temperatura de color desde 2500K hasta 10000K.

Colores saturados y homogéneos

Rodando bajo la lluvia – Los Velvet siempre han destacado además por su IP54, protección de lluvia y polvo en su versión Cine; con los EVO no podían perder esta ventaja. Además, al igual que todos sus paneles, tienen la versión Studio con un IP51 libre de mantenimiento. Otras diferencias entre las dos versiones son:

  • EVO Cine IP54– Alimentación AC y DC , Wireless DMX-RDM con tecnología CRMX de LumenRadio™, control inalámbrico WiFi ArtNet, conector XLR5 IP54 para DMX-RDM por cable
  • EVO Studio IP51– Alimentación AC, conectores XLR5 in/out para DMX-RDM por cable, conector RJ45 para ArtNet Ethernet por cable

Rodando bajo la lluvia

Ergonomía e intuición – La EVOlución también ha dado cabida a las mejoras en la ergonomía con unas aletas de ventilación romas y protegidas por los laterales y con dos asas de sujeción. Además han mejorado el sistema de anclaje con una base tipo K. Aunque el panel vaya con horquilla los modelos EVO1 y EVO2 pueden trabajar perfectamente con pletina a ceferino aligerándolo todavía más si cabe. La parte trasera lleva incorporado el panel de control, intuitivo, con pantalla LCD con una barra que nos muestra el color que estamos seleccionando; parece una tontería, pero los EVO Color pueden prepararse mientras están en stand-by de modo que al encenderlo aparecerá el tono y color que teníamos en la barra del display.

Diseño moderno

En resumen el EVO Color nos ofrece 5 modos diferentes de trabajar la luz:

  • CTT – Intensidad, temperatura de color y dominante verde/magenta
  • HSI – Tono, saturación, intensidad, Kelvin
  • Gels – Filtros estándar, fuentes de luz y memorias predefinidas por el usuario
  • RGB – Intensidad, rojo, verde, azul, blanco cálido y blanco frío
  • Efectos
  • Además con el conector miniUSB podemos actualizar software y subir las memorias predefinidas

Colores y efectos

Alimentación AC/DC – En la versión Studio IP51 sólo hay una forma de alimentar los EVO, a red; en la versión Cine, además de poderlos alimentar a red con IP54, podemos alimentarlos a baterías de tres formas, siempre con el 100% de salida de luz:

  • Con pack de baterías 12V ó 24V si queremos autonomía de varias horas
  • Con baterías V-Lock de 12V. Adaptador 1 V-Lock IP54 para el EVO1 y 2 V-Lock IP54 para el EVO2
  • Con baterías V-Lock de 26V. Adaptador 1 V-Lock IP54 para el EVO2 y 2 V-Lock IP54 para el EVO2x2

Próxima parada, CineGear

Para más información podéis acceder a nuestra sección de catálogos y abrir los referentes a la marca Velvet.

Alfons Grau – Director Gerente de Grau Luminotecnia

Cineo + NBC Universal = Lightblade


Cineo y NBC Universal han unido esfuerzos para desarrollar la tecnología LED más innovadora de la industria, la linea Lightblade; el nombre significa “espada de luz”, aunque su producto más destacado son los paneles LB800 y LB1K.

Todo el mundo conoce la marca americana Cineo, antes comercializada con el nombre Trucolor, que desarrolló la famosa tecnología del fósforo remoto. Bueno, Cineo vió que la tecnología del fósforo remoto tenía un rendimiento muy superior a la del LED, pero ésta última tenía una ventaja fundamental que se impuso en el mercado; sí, la tecnología LED con sus paneles bicolor se comió a la tecnología fósforo remoto que estaba obligada a cambiar los paneles frontales para obtener diferentes temperaturas de color. Así pues Cineo empezó a desarrollar paneles con tecnología LED bicolor aprovechando todo lo aprendido del fósforo remoto y claro, también ha entrado en el mundo del color. Con la alianza con NBC Universal el desarrollo de la tecnología de color RGBWA ha ido al máximo aplicando la mezcla de fósforos perfecta para cumplir con las expectativas del gigante de la televisión y el cine; sí, Lightblade.

Jordi con el Cine Lightblade LB800

Como bien sabéis me gusta toquetear los productos antes de hablar de ellos, y aunque esta vez no me lo he podido llevar a casa, he estado probando en la oficina y en plató el Lightblade LB800, y la palabra que lo define es “ESPECTACULAR”. Probándolo con una consola RDM en plató pudimos ver y entender los efectos dinámicos de desplazamiento mediante sus 10 zonas con control sobre los colores, variando la amplitud de las zonas y la velocidad para crear distintos efectos de movimiento. La verdad es que no es lo mismo verlo que explicarlo.

El LB800 creando efectos dinámicos con sus 10 zonas

La tecnología de los LEDs garantiza que todos los productos de la serie Lightblade tienen exactamente la misma estabilidad térmica y la misma consistencia y calidad de color. Empezaremos hablando del modelo LB800 que con una potencia de 900W y unas medidas de 4×2′ (120x60cm) nos entrega 2700 Lux a 3 metros con un haz de 160º de luz difusa. El panel viene equipado con una horquilla horizontal y otra vertical, funciona con refrigeración pasiva (sin ventiladores) y tiene un control local totalmente sencillo e intuitivo, con sus funciones básicas. Si queremos profundizar más con sus funciones, además de seleccionar entre DMX de 8 bits y 16 bits, con su tecnología RDM podemos controlar 10 zonas independientes, de las que ya hemos hablado, con múltiples configuraciones y guardar las que vayamos a utilizar más a menudo. Además es wireless DMX con tecnología LumenRadio integrada.

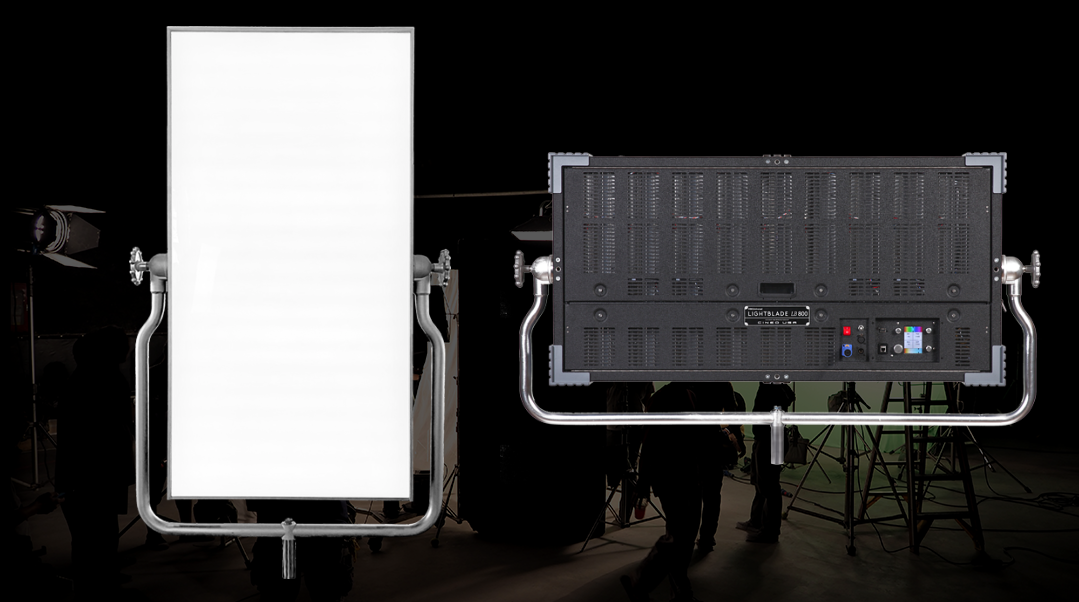

El LB800 con horquilla vertical y horquilla horizontal

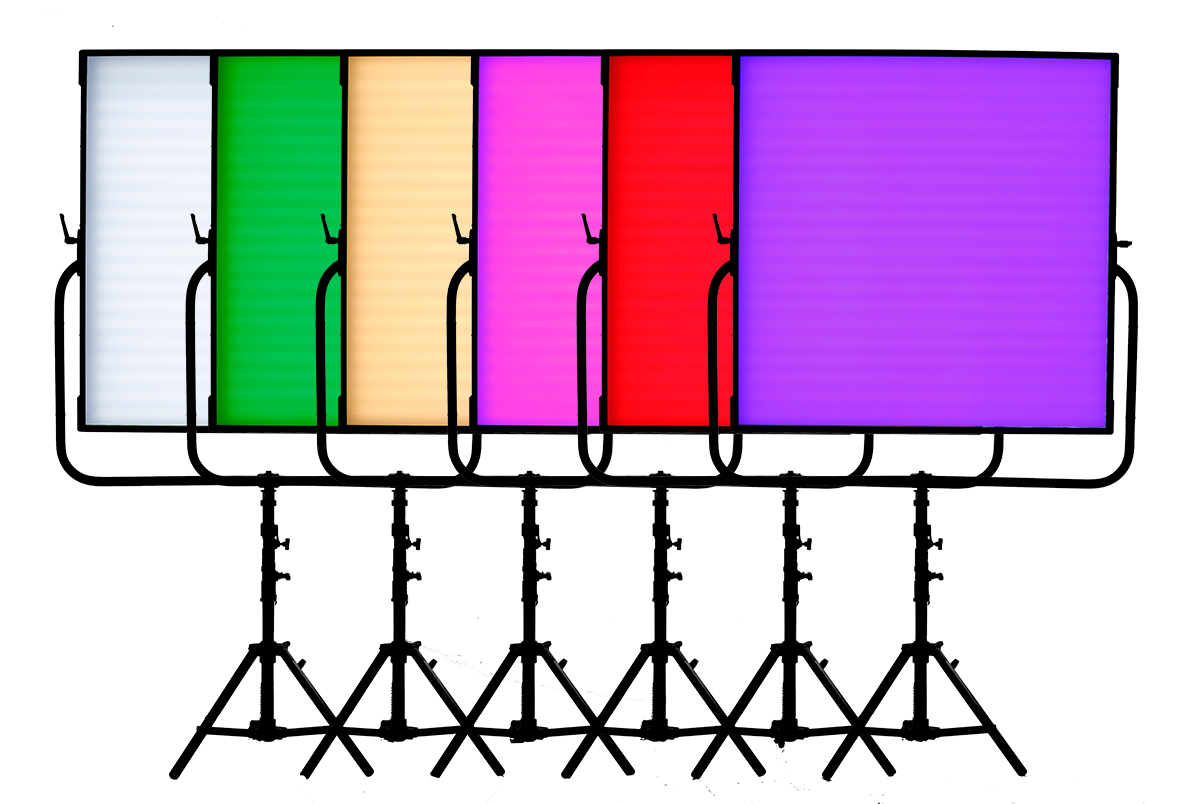

El Lightblade LB1K tiene las mismas funciones que el LB800 pero con 100W más alcanza los 1000W y nos entrega 3000 Lux a 3 metros con su haz de 160º de luz difusa. Este panel de ni más ni menos que 4×4′ (130x130cm) nos genera una luz difusa y uniforme en su gran superficie radiante. Siendo la superficie radiante del LB1K el doble que la del LB800 y con solo 100W más os haréis la pregunta lógica, ¿doble superficie, doble potencia, no? Pero claro, lo que luego pedimos es una gran superficie con potencia moderada, que luego siempre estamos poniendo el dimmer al 30% por que hay “demasiada luz”.

Lightblade LB1K

El Standard 410 sigue en la línea de los Lightblade pero con 410W y un tamaño de 2×1′ (61x37cm). Con cinco temperaturas de color preseleccionadas y de fácil acceso (2700K, 3200K, 4300K, 5600K y 6500K) y seis colores preseleccionados (rojo, amarillo, verde, cian, azul y magenta), lo único que no comparte con sus hermanos mayores es la partición en 10 zonas independientes, que dado su pequeño tamaño es totalmente lógico. Con sus 410W nos entrega 1300 Lux a 3 metros, también con su haz de 160º de luz difusa.

cineo-standard410&lb800-01

El panel Standard 410 con el LB800 de fondo

El panel de control, sistema común para los tres modelos, los Ligthblade LB800 y LB1K y el Standard 410, nos muestra sus 4 botones-pulsadores para saturación, hue, dimmer y CCT; además en su gran display podemos ver en que punto de la rueda de color nos encontramos en la barra de arriba, y la temperatura de color en la de abajo. Funciona como un ordenador, conservando en memoria los últimos datos con los que estábamos trabajando, y se puede actualizar el software por su entrada USB. Además de las funciones que he mencionado, dejando pulsado el botón más grande 3 segundos, entraremos al menú donde veremos cuatro submenús, Local, DMX, Presets y Settings.

cineo-lightbladepanelcontrol03

El sistema de control, común para los tres modelos, en modo Local

  • En Local, que es el modo que he explicado hasta ahora, cada vez que pulsemos el botón de Dimmer, éste variará siguiendo los patrones de cámara, siendo 20% conectado, 40% incremento 1 stop, 60% 2 stops, 80% 3 stops y 100% 4 stops; pulsando los botones Hue y CCT accediremos a los predeterminados que he explicado anteriomente, y pulsando el botón Saturation accediremos a los predeterminados 0%, 10%, 20%, 50%, 80% y 100% para el Standard 410 (0%, 20%, 40%, 60%, 80% y 100% para los LB800 y LB1K) sin variar la base CCT
  • En DMX accederemos a la sección para controlar el panel remotamente y dispondremos de submenús, empezando por la selección entre 8 bit HSI, 8 bit RGB, 16 bit HSI y 16 bit RGB, siendo HSI las siglas de Hue, Saturación e Intensidad, además de valor blanco CCT, mientras que RGB nos refiere a la combinación de los colores Rojo, Verde y Azul, además del blanco CCT. Además en el menú DMX accederemos a la asignación de canales
  • En Presets podemos guardar hasta 6 configuraciones que más nos interesen
  • En Settings podemos acceder a Unlink para desconectar el enlace LumenRadio, a Calibrar el panel o a Factory Reset para volver a la calibración y valores de fábrica, modo muy útil para las empresas de alquiler

Para más información podéis acceder a nuestra sección de catálogos y abrir los referentes a la marca Cineo.

Alfons Grau – Director Gerente de Grau Luminotecnia

Panel ultraligero Color


¿Qué mejor nombre que Color?

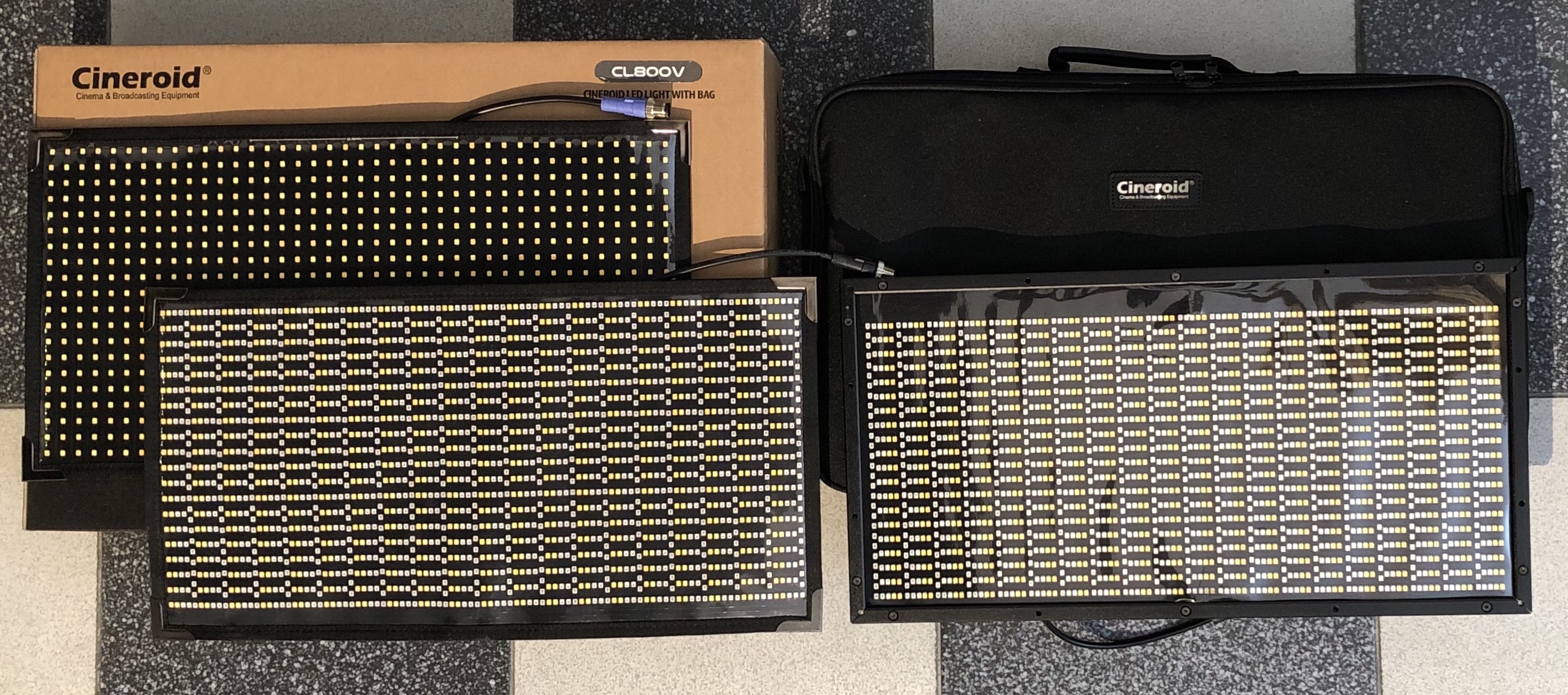

Cineroid ha ido creciendo sin hacer ruido con sus paneles Flexible dentro del mercado cinematográfico y de reportaje, y hoy da un paso al frente con sus nuevos paneles Color ultraligeros RGBWA. El fabricante coreano siempre va evolucionando el producto para llegar al máximo de prestaciones y practicidad. Con la llegada del panel ultraligero Color lanza un control de mano integral que incorpora el DMX, el V-Lock y el cargador para baterías, y claro, aprovechando también ha lanzado el control integral para los Flexible bicolor.

Panel Color con su mando de control total

El panel Color incorpora una tecnología de 5 LEDs, Red+Green+Blue+White+Amber, con la característica de que hay un 50% más de LEDs rojos, para dar la mejor calidad de luz en la gestión de blancos, puesto que el blanco se puede gestionar desde el RGB y desde el CCT; su modo CCT bicolor va desde 2700K hasta 6500K. El que golpea primero, golpea dos veces y Cineroid ha lanzado primero el panel ultraligero al mercado dando así la oportunidad de empezar a trabajar con ellos. El tamaño escogido para el nuevo CL800 es el de 50x25cm, que lo hace compatible con los accesorios del panel Flexible FL800, caja de luz, eggcrate y soporte-unión de paneles.

La opción RGB con blanco y temperatura de color activa todos los LEDs

¿Qué más podemos decir del panel ultraligero CL800? Pues que con un consumo de 120W nos entrega 3400 Lux a 1 metro, con un CRI 95 y un TLCI 98. A pesar de tener un marco de aluminio pesa tan solo 600 gramos, y se le adapta una rótula de bola para montarlo a trípode o pinza. Evidentemente tantos LEDs en un panel generan multisombras y es por ello que el kit viene con una caja de luz ligera que se fija al panel con velcro (esta caja de luz es la misma que viene con los Flexible de última generación). Así pues se suministra en kits de un panel con los complementos anteriormente mencionados, el alimentador y la bolsa acolchada, además del control, que merece mención aparte.

El kit de un panel Color

¿Qué nos permite hacer el control del CL800? El control del panel Color es de lo más completo que he visto en el mercado; lleva integrado el V-Lock con salida D-Tap, y la función de cargador para la batería externa; además al ser DMX lleva las entradas y salidas tanto en XLR5 como en RJ45, y una salida USB de 5V DC para alimentación de la antena para el wireless DMX (no incluida). También dispone de pantalla LCD color de 2,7″ y 6 botones “preset” para que guardemos nuestros ajustes preferidos; además disponemos de la rueda-pulsador “setting” y la rueda “%” con sus respectivos botones de bloqueo, y los botones “mode” y “enter/exit”. Hasta aquí he mencionado lo que tiene, pero no he respuesto a la pregunta. De entrada vemos 5 modos: CCT, RGB, Hue/Saturación, Efectos y Efectos del usuario (aun no dispobible), además del apartado System Set.

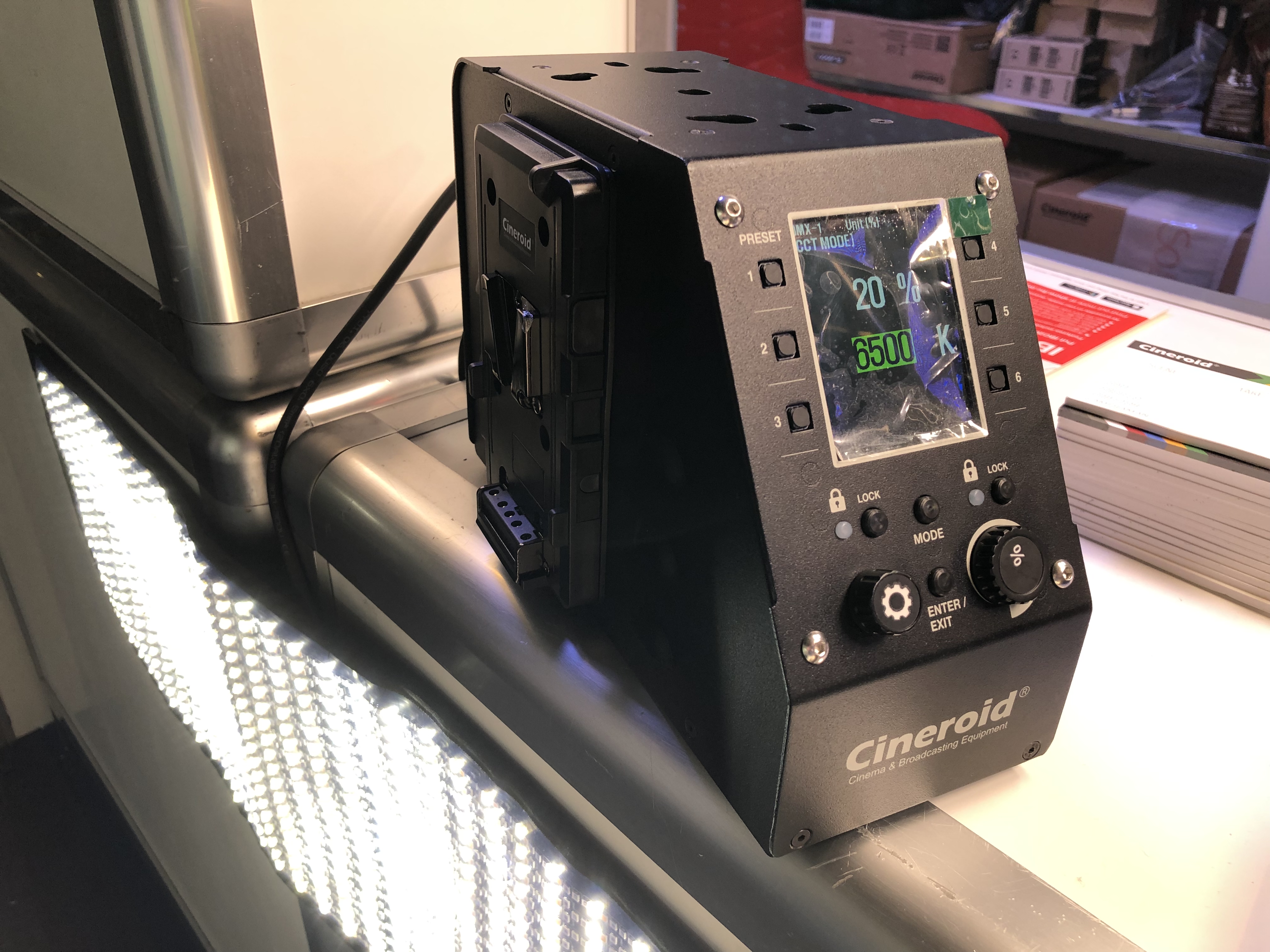

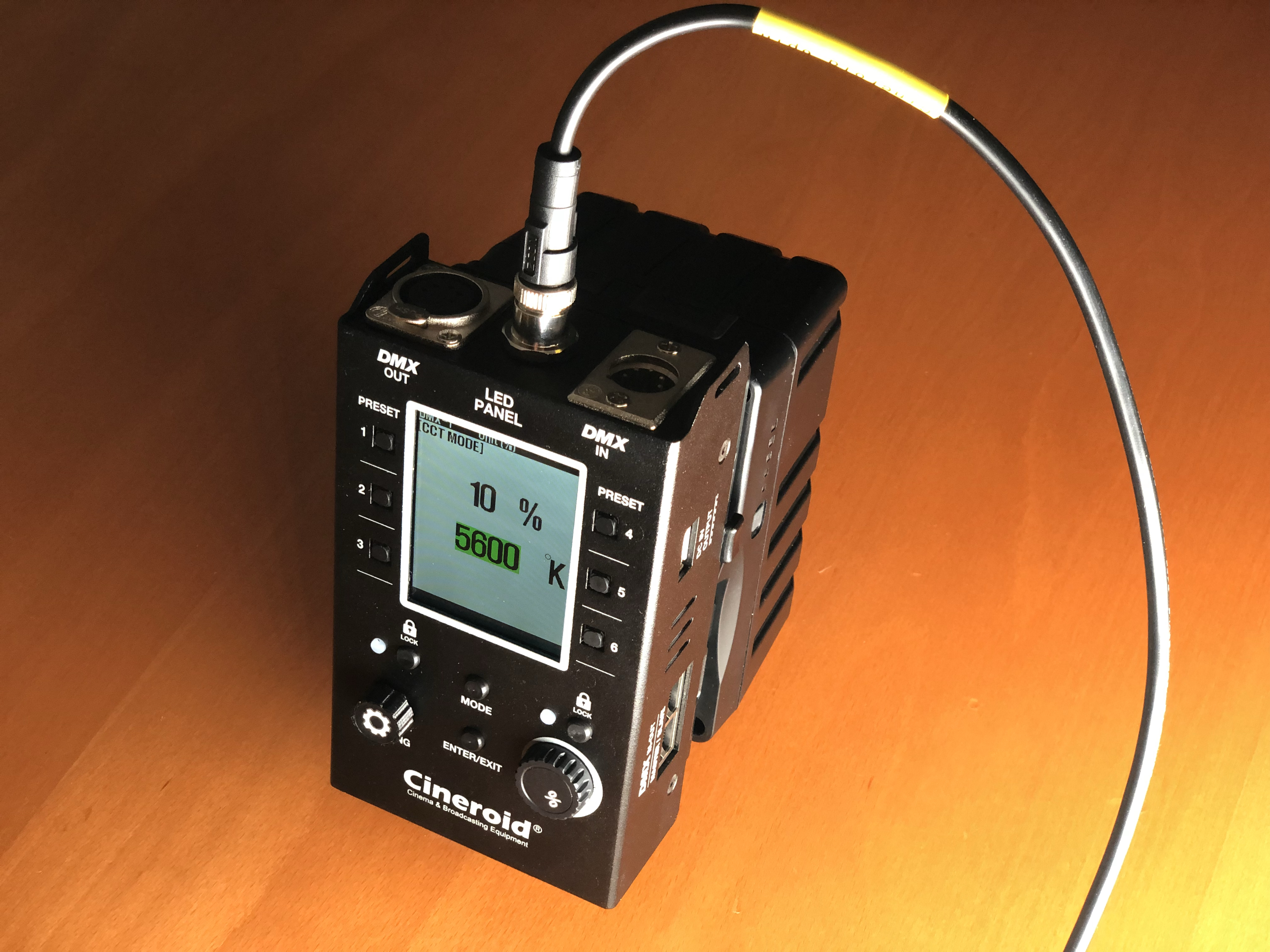

El control con batería V-Lock (no incluida)

  • Modo CCT: Este es el más simple de explicar, pues es la función bicolor y tenemos el ajuste de temperatura de color (rueda-pulsador setting) desde 2700K hasta 6500K, y el ajuste lineal de dimmer de 0 a 100% (rueda %)

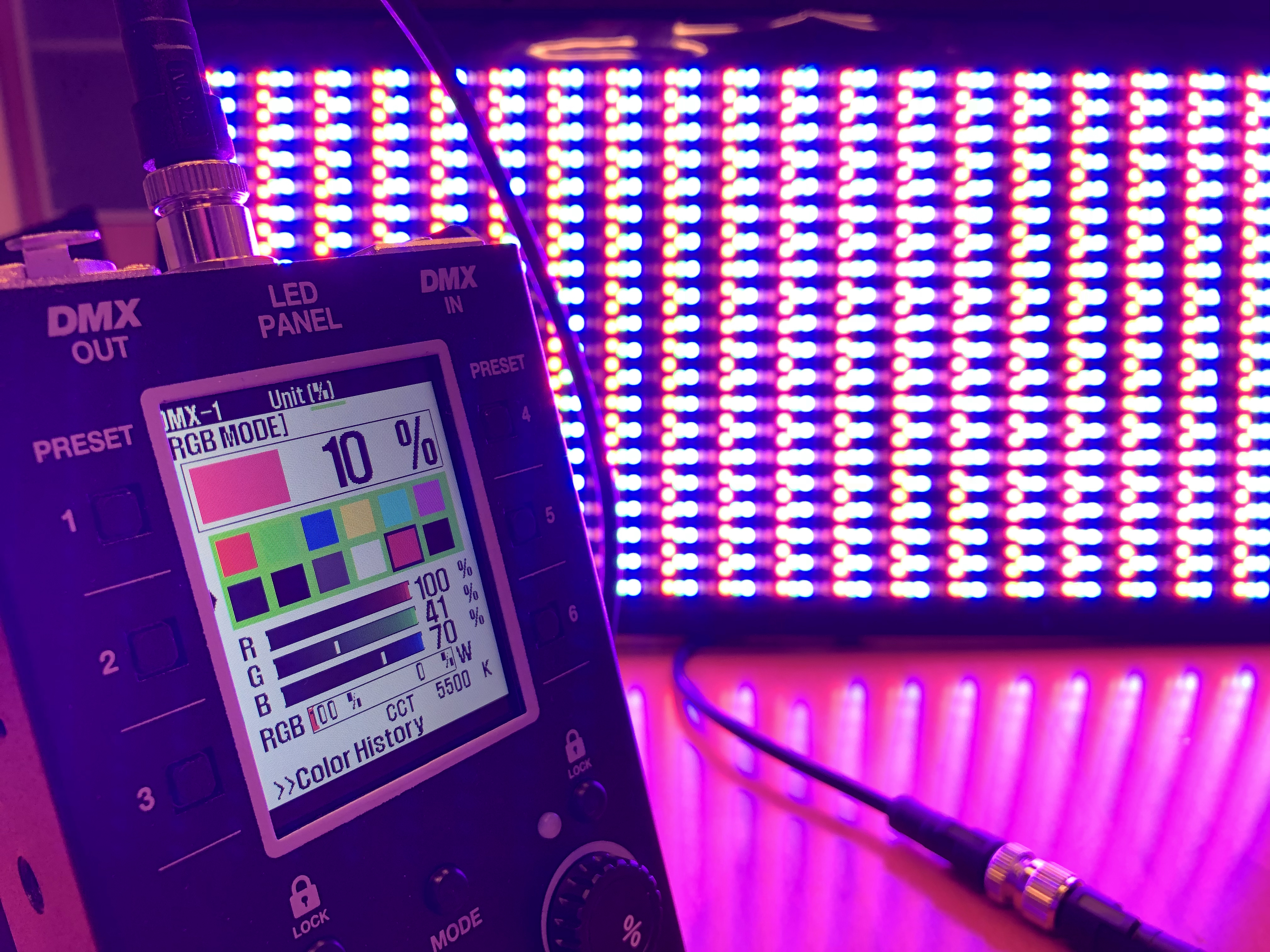

  • Modo RGB: Este es el más apasionante por todo lo que puede hacer, pero tranquil@s, su gran pantalla nos permite ver en todo momento por donde estamos navegando, y es muy intuitiva; con la rueda “setting” te vas moviendo por la pantalla y pulsando la rueda entras en el submenú. Nos muestra en grande el color seleccionado y su nivel luz o dimmer, debajo 12 colores básicos, seguida por las barras RGB y el porcentaje de blanco, también con que temperatura de color queremos trabajar los colores (desde 2700K hasta 6500K), y por si fuese poco podemos acceder al histórico de colores que hemos estado utilizando
  • Modo Hue/Saturación: Aquí atacamos al color desde otro punto de vista; sigue mostrándonos el color con su nivel de luz y debajo los 12 colores básicos, para a continuación mostrarnos el Hue, o como lo conocemos popularmente la rueda de colores, y su saturación; desde este modo también podemos acceder al histórico de colores
  • Modo Efectos: Actualmente hay 6 efectos: tormenta, night club, fuego, UV, luz de luna y ciclo RGB
  • Efectos del usuario: Aun no está disponible, pero ya os podéis ir imaginando cosas raras…
  • System Set: Aquí podéis hacer las actualizaciones (mediante el USB), entrar datos, seleccionar 4 modos de DMX (2, 3, 4 ó 6 canales por aparato), asignar canales y sincronizar máster y esclavos. También encontraréis información del aparato y la fecha de su última actualización

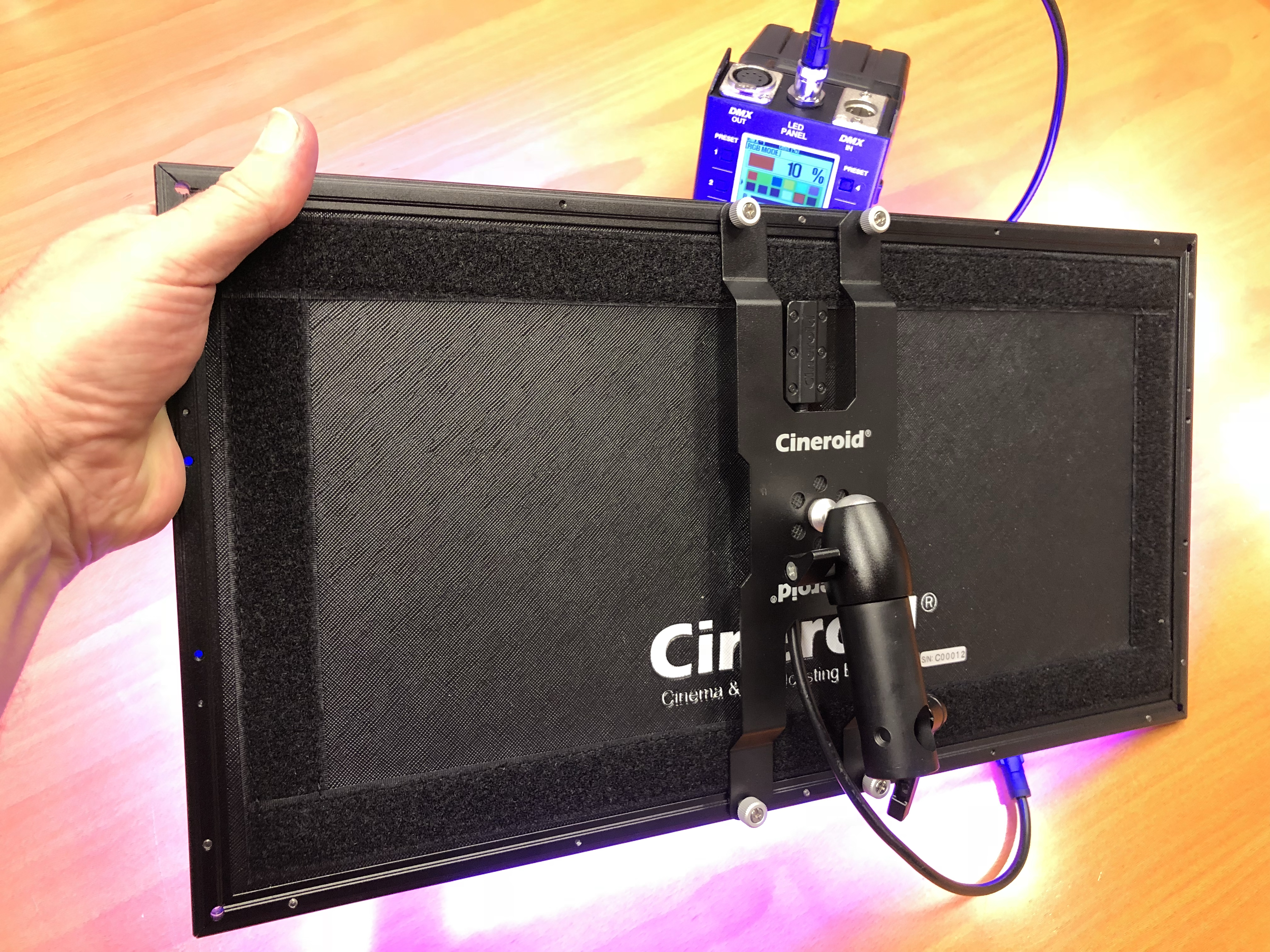

Detalle de la trasera del panel Color

Pues con todo esto y un poco de imaginación podréis hacer maravillas.

Enlace al catálogo Cineroid 2018.

Alfons Grau – Director Gerente de Grau Luminotecnia

La familia DLED sigue creciendo


Ya tenemos aquí los nuevos DLED10 Turbo y DLED30 Studio, los más potentes de la familia de proyectores bifocales LED de dedolight. El DLED10 con una haz desde 4º hasta 75º viene en dos versiones, luz día con una potencia de 300W que nos entrega a 3 metros 12.500 Lux en spot, 20.000 Lux con óptica haz paralelo (parallel beam) y 1.900 Lux en flood, y la bicolor con un rango desde 2700K hasta 6500K y una potencia de 220W que nos entrega 5.466 Lux en spot, 8.027 Lux con óptica haz paralelo (parallel beam) y 1.400 Lux en flood. Por otro lado tenemos el DLED30, más preparado para estudio (con opción P.O.), de momento sólo viene en versión luz día con una potencia de 300W y un haz desde 4º hasta 85º y nos entrega a 3 metros 18.000 Lux en spot, 26.500 Lux con óptica haz paralelo (parallel beam) y 1.300 Lux en flood. Como todos los proyectores dedolight podemos ampliar sus maravillosas prestaciones con las ópticas Wide Angle y Parallel Beam del sistema Lightstream, vamos a analizarlos por separado.

DLED10 Turbo

DLED10 Turbo de 220W bicolor y 300 luz día

El DLED10 Turbo tiene el mismo sistema óptico que el DLED9 pero con el mismo LED de 220W que el DLED12 en la versión bicolor y el mismo LED de 300W que el DLED30 en la versión luz día. Una bestia en si misma que sólo dedolight puede dominar con la precisión quirúrgica de su sistema óptico. Un proyector bifocal portátil (con la fuente de alimentación separada) que da un rendimiento extraordinario con un peso de tan solo 4,2kg; los balastos con dimmer y DMX pesan 2,2kg el bicolor de 220W y 5,2kg el luz día de 300W.

DT10 luz día 300W

DT10 bicolor 220W

Al principio lo he contado todo concentrado y mezclado, pero vale la pena analizarlo con detalle. El DLED10 básico nos proporciona un haz de 4º a 50º gracias a su sistema de lentes asféricas. Para aumentar el haz, en caso de querer abarcar más espacio con poco tiro, podemos montarle una óptica gran angular (wide angle o WA) y trabajaremos con un haz desde 44º hasta 75º; en resumen, con un solo proyector obtenemos un haz desde 4º hasta 75º gracias al WA. Por si eso fuera poco también podemos aumentar la entrega de luz en posición spot con el haz paralelo (paralel beam o PB); con el DLED10 bicolor, con un rango desde 2700K hasta 6500K, obtenemos con el haz paralelo DPBA14 hasta 8.027 Lux, un 147% de lo que nos da en la posición spot, y con una potencia de 220W; con el DLED10 luz día y el haz paralelo DPBA14 alcanzamos los 22.125 Lux con 300W.

DLED10 Turbo con haz paralelo DPBA14

Cuando hablamos del DLED10 estamos inmersos en la Serie 400 de dedolight que engloba el DLED9, el DLH400D de HMI y el DLH650 de incandescencia; eso significa que todos los accesorios ópticos son compatibles entre ellos, desde las simples viseras, los WA y los PB, hasta las monturas de proyección Imager con todos sus complementos.

DLED30 Studio

DLED30 Studio de 300W luz día

El DLED30 es la evolución del DLED12 Studio que ha pasado de los 220W a los 300W, de momento sólo en luz día. Pero volvemos a lo mismo, con el sistema óptico bifocal de lente asférica y sus ópticas WA y PB este aparato no tiene rival con los fresnels LED del mercado; ni el Arri L10 (son su lente de plástico) puede competir con él. Mientras el DLED12 luz día nos entrega 10.500 Lux a 3 metros y en posición spot, el DLED30 nos da 18.000 Lux a la misma distancia y apertura, y 26.500 Lux con el haz paralelo DPBAL18. Realmente es mucha luz para un proyector de LED de tan solo 300W. Esto nos permite, gracias a su haz tan concentrado, iluminar con espejos o simplemente poner el proyector más lejos de la zona a iluminar.

DLED30 Studio con haz paralelo DPBA18L

El DLED30 Studio, al igual que el DLED12, tiene toda la electrónica integrada, así como el sistema DMX. Por lo que a la óptica se refiere su haz sin accesorios cubre desde los 4º hasta los 65º, pero con la óptica gran angular alcanzamos hasta los 85º de cobertura. Además el DLED30 forma parte de la Serie 1200 de dedolight, que engloba el DLED12, el DLH1200D de HMI y el DLH1000 de incandescencia, y al igual que he contado antes, significa que todos sus accesorios ópticos son compatibles entre ellos: las viseras, los WA, los PB y también las monturas de proyección Imager con todos sus complementos.

Accesorios ópticos Serie 1200

Resumiendo…

Además de ser proyectores de un alto rendimiento y con un gran rango de apertura del haz, tanto el DLED10 como el DLED30, así como todos los proyectores de dedolight, pueden convertirse en cañones de recorte, proyectores de gobos o proyectores de efectos gracias a su sistema óptico bifocal y su montura de proyección Imager, que cada vez tiene más ópticas donde elegir.

Para más información, estos son los catálogos de los proyectores bifocales DLED de lente asférica:

Recordemos toda la gama DLED de proyectores bifocales con lente asférica, que es muy amplia. Los separo por su serie lo cual indica que comparten accesorios ópticos:

  • Serie Antorcha: LedZilla2 de 8W y LedZilla Bicolor de 8W, evoluciones del LedZilla; especiales IredZilla (IR860 e IR960) y FluoresZilla (UV365 y UV400)
  • Serie Mini: DLED2 de 20W y DLED3 Turbo* de 40W (ambos en luz día y bicolor); especiales DLED2 IR (IR860 e IR960)
  • Serie Clásica: DLED4 de 40W y DLED7 Turbo de 90W (ambos en luz día y bicolor); especiales DLED4 IR (IR860), DLED4 UV (UV365 y UV400). Accesorios ópticos compatibles con el DLH4 y DLHM4-300 de incandescencia, y el DLH200D de HMI
  • Serie 400: DLED9 de 90W (en luz día y bicolor) y DLED 10 Turbo de 220W bicolor ó 300W luz día; especiales DLED9 UV ((UV365 y UV400). Accesorios ópticos compatibles con el DLH650 de incandescencia y el DLH400D de HMI
  • Serie 1200: DLED12 Studio de 220W (en luz día y bicolor) y DLED30 Studio de 300W luz día. Accesorios ópticos compatibles con el DLH1000 de incandescencia, y el DLH1200D de HMI

También puedes leer el post sobre dedolight y los fakes con aro amarillo para estar informado de las malas copias que corren por el mercado que desprestigian tanto a los que los venden como a los que los usan, y por qué.

* Del DLED3 Turbo nunca he escrito pero es un pequeño proyector muy interesante y tiene un kit superpequeño de tres aparatos para el ya famoso hombre orquesta. No hay post, pero sí tenemos vídeo de la pasada NAB.

Julio Gómez y el kit DLED3 Turbo en la pasada edición de la NAB

Alfons Grau – Director Gerente de Grau Luminotecnia

¿Cómo medir la luz con todo su espectro?


Cuando era pequeño pensaba que no encontraría una palabra más difícil que supercalifragilísticoespialidoso, y todavía no la he encontrado a pesar de los esfuérzos de algunos. En sí mismo espectro-foto-colorímetro no es una palabra complicada, más bien es la suma de una serie de funciones del medidor Lighting Passport Pro Standard del fabricante AsenseTek, espectrómetro, fotómetro y colorímetro o termocolorímetro. El Lighting Passport Pro Standard (lo llamaremos LPPS para abreviar) es la herramienta que necesita todo fabricante, comercial, empresa de alquiler, instalador y técnico del sector para salir de una discusión en bucle al comparar la calidad cromática de los aparatos de iluminación o entre diferentes fuentes en un set. Os preguntaréis por qué, si ya hay muchos termocolorímetros en el mercado que pueden analizar LEDs. Pues porque no todos miden bien y la forma de unificar lecturas es teniendo a mano el instrumento de mayor precisión que existe hoy en día. El LPPS no es sólo el más preciso, también es el más moderno pues el instrumento consiste en un pequeño sensor que se conecta mediante bluetooth con cualquier móvil inteligente ya sea con sistema IOS o Android; bienvenidos al mundo de las APPs.

El Lighting Passport Pro Standard

El Lighting Passport Pro Standard (LPPS) es capaz de obtener en tan solo unos segundos el mayor rango de valores lumínicos reales de cualquier fuente de luz: Lux (iluminancia), CCT (temperatura de color correlacionada), Flicker (parpadeo), Duv (Delta u-v), CRI (índice de reproducción cromática) Ra (R1-R8) y Re (extendido R1-R15) en histograma y radar, TLCI (índice de color en la iluminación de cine/televisión), TM3015 (rendimiento cromático con índice de fidelidad Rf, índice Gamut Rg y vector de color), TM3015 Rf/Rg, CIE1931 (espacio de color del 1931), CIE1976 (o CIELAB, espacio de color del 1976), IEC SDMC (elipses de MacAdam) y C78377-2017 (índice cromático), entre otros muchos parámetros, teniendo en cuenta además la temperatura y el nivel de humedad. Y pasarlos todos ellos al dispositivo iPhone o Android. En realidad la cantidad de información del LPPS llega a 90 parámetros y es por ello que recomendamos utilizar la función de “medida sencilla” de su APP principal Spectrum Genius Mobile Plus (SGM+). La transmisión de datos desde el LPPS al teléfono se realiza mediante bluetooth, y recomendamos activar el GPS para registrar la localización en que estamos realizando la medición. Todo quedará almacenado en la nube, si así lo deseamos, y tendremos los datos a nuestra disposición tanto en el móvil como en la web, y lo podremos compartir con otros técnicos.

Julio con el LPPS y yo con la APP de AsenseTek GSM+

La capacidad de medida del LPPS va desde 5 a 50.000 Lux, 380 a 780nm, 5 a 200Hz (hasta 600Hz con más de 30.000 Lux); con una precisión con 1.000 Lux de x-y ±0,002%, iluminancia ±3% y CCT ±2%. Todo esto para deciros que es un aparato de medida imprescindible. Debo añadir que dentro de la capacidad de médida y análisis el espectrofotocolorímetro puede trabajar en cuatro modos: luz individual, conjunto de luces, contínuo y substrayendo el fondo.

Modos de medida

A continuación voy a poneros unos cuantos gráficos, y como no quiero tener represalias por parte de ningún fabricante de nuestro sector he realizado una comparativa loca entre la luz del Sol y la linterna del iPhone X; ahora entiendo porqué no me gustan nada las fotos con flash de los móviles, ¡NO tienen rojo! Por otro lado debemos tener en cuenta que la luz solar tiene un CRI teórico de 100, pero claro, con la contaminación de la ciudad, en este caso Barcelona, perdemos algo de calidad.

Sol vs iPhone X

Esto no es un análisis de la luz del Sol, ni de la linterna/flash del iPhone X, simplemente he utilizado esta comparativa para ver los gráficos que utiliza el Lighting Passport Pro Standard (LPPS) para analizar las fuentes de luz de cualquier procedencia.

En los Parámetros principales se confirma que la comparación es muy loca, tal como os comentaba antes. La medida del Sol la he tomado a las 13:00 (hora solar) donde se aprecia una temperatura de color de 5358K, con un CRI extendido de 96 y un TLCI de 100. Las medidas de la linterna/flash del iPhone dan pena (antes de seguir debo decir que la cámara de este smartphone es espectacular) dando un CCT de 4857K, un CRI extendido de sólo 60 y un TLCI de 45.

Parámetros Sol vs iPhone X

A continuación podemos ver el Espectro del Sol, el del iPhone X, y la comparativa entre ambos. Mientras el espectro del Sol se ve muy lleno en toda la gama de colores, en el smartphone se aprecian los fatídicos picos y valles que denotan la falta de colores, en concreto del rojo; en la comparativa se aprecia las diferencias de calidad de la luz.

Espectro Sol directo

Espectro iPhone X

Espectro Sol vs iPhone X

La comparativa del CRI nos da más detalle de la carencia de ciertos colores; hasta al Sol le cuestan los rojos. En este caso mostramos el más popular, el histograma, pero también podríamos ver el CRI extendido en gráfico radar.

CRI Sol vs iPhone X

El rendimiento cromático del Sol que nos da el TM3015 es perfecto y esto sólo se aprecia bien cuando lo comparamos con un gráfico circular de vector errático donde se muestras las flechas de desviación de la fuente de luz de las de referencia. La aplicación también nos permite verlo en formato circular de distorsión.

Vector TM3015 del Sol

Vector TM3015 iPhone X

En el gráfico del TM3015 Rf/Rg de los índices Gamut (Rg) y de Fidelidad (Rf) enfrentados podemos ver un punto amarillo que nos situa la fuente analizada más cercana al vértice cuando mayor calidad nos ofrece.

TM3015 rf & rg del Sol

TM3015 rf & rg del iPhone X

El espacio de color CIE1931 nos define la curva en la que se mueve la fuente analizada dentro del diagrama de cromaticidad, buscando el blanco en la intersección de todos los colores y huyendo de las dominantes.

CIE1931 del Sol

CIE1931 del iPhone X

El espacio de color CIE1976 o CIELAB es una evolución del CIE de 1931 que nos da unos parámetros más precisos.

CIE1976 del Sol

CIE1976 del iPhone X

Continuemos con las Elipses de MacAdam para la percepción de color de la IEC SDMC. La Elipse de MacAdam se refiere a la región de un diagrama de cromaticidad que contiene todos los colores que el ojo humano es capaz de distinguir del color que se encuentra en el centro de la elipse. En el gráfico podemos apreciar varias elipses ampliadas a tres, cinco y siete veces el original, o sea una desviación estándar de 3 SDCM, 5 SDCM ó 7 SDCM. Mientras una diferencia en 1 SDMC sería invisible, 3 SDMC sería apenas perceptible y por encima de 5 SDMC sería notable. En el caso de los graficos adjuntos tenemos desviación pues hemos puesto como rango 5000K.

IES SDCM del Sol

IES SDCM del iPhone X

Y acabemos con el Índice cromático para lámparas de estado sólido, C78377-2017, el cual también lo podemos ver en formato C78377-2008. Nos muestra en el gráfico un cuadro verde que representa el BIN dentro del cual la desviación de la curva de Planck es aceptable para la temperatura de color seleccionada (en el caso del Sol he seleccionado 5700K y para el iPhone 5000K); la línea roja es la curva de Planck. El punto amarillo representa la medición de la fuente de luz y en ambos casos las mediciones son correctas pues están dentro del cuadro verde o BIN. En lo que refiere a la linea roja vemos que la medición del Sol, punto amarillo, está justo sobre la curva de Planck y eso nos indica que no hay dominante; en cambio en el gráfico del iPhone vemos que está muy por arriba de la línea roja y eso nos indica una dominante azul-verde, pero pensad en escala BIN y por lo tanto es una dominante inapreciable para un ojo no acostumbrado a discernir el cromatismo. Que el punto esté más a la izquierda o a la derecha sólo indica su temperatura de color con respecto al estándar elegido (en el caso del Sol 5358K sobre 5700K de referencia y en el iPhone 4857K sobre 5000K de referencia). En definitiva, este gráfico sólo nos sirve para catalogar las fuentes de luz según su BIN pero en sí mismo no nos sirve mucho como referencia de calidad.

C78377 2017 del Sol

C78377 2017 del iPhone

Spectrum Genius & Spectrum Genius Studio

Si tenéis un PC con Windows podréis generar un Test Report profesional con el software Spectrum Genius, incluido en la compra del Lighting Passport Pro Standard. Como yo no trabajo con Windows no os puedo mostrar un raport final con todos los datos tomados del Sol y del iPhone. Pero lo cierto es que este software ya es para profesionales avanzados y para hacer un estudio complejo de las luminarias. En nuestro caso nos valen cuatro gráficos para saber si la luces que vamos a utilizar son cromáticamente correctas y descartar de una vez por todas el “CRI bajo pero barato”.

Aun queda otra APP interesante para el LPPS, la Spectrum Genius Studio (SGS) que nos aporta dos herramientas muy interesantes para nuestro sector audiovisual si no queremos entrar en un análisis tan profundo de la fuente de luz. Por un lado nos muestra el gráfico del espectro de nuestra luz comparado con el índice TLCI estándar recomendado por la Unión Europea de Radiodifusión (EBU), el Television Lighting Matching Factor (TLMF) para trabajar con base a la fuente de luz deseada por el usuario, la carta Color Checker con colores de referencia y el Colorists Advice para coordinar al gaffer con el cámara y el colorista, y por otro lado el “Smart Filter” que en toda lectura nos propone el filtro corrector indicado. También nos permite ajustar la temperatura de color deseada y nos propondrá el filtro corrector que necesitamos. Digamos que la aplicación SGS actúa como un termocolorímetro al uso para Fotógrafos, Directores de Fotografía, Gaffers, estudios de TV y proyectos de iluminación arquitecturales.

Puedes descargarte los catálogos de AsenseTek en estos enlaces:

Lighting Passport Pro Standard (LPPS)

Spectrum Genius Mobile Plus (SGM+)

Spectrum Genius on PC

Spectrum Genius Studio (SGS)

Alfons Grau – Director Gerente de Grau Luminotecnia
