PowerBeam: cuando lo que necesitas es PUNCH


Ahora que está de moda iluminar con espejos, perdón, reflectores, todo el mundo se busca la vida con la iluminación. PERO para trabajar con el sistema de reflectores necesitas una fuente de iluminación con un ángulo del haz lo más cercano a 0º; parece imposible* y muchas veces se considera una fuente de iluminación VÁLIDA si ésta genera un haz entre 2º y 4º; por lo tanto no son válidas fuentes de mucha potencia si su ángulo menor no baja de 12º. Lo que necesitas es mucha potencia pero no perderla por el camino, lo que necesitas es PUNCH, o como lo llamamos aquí una hostia de luz. Pues FilmGear lo ha conseguido con sus PowerBeam. *TODOS los Power Beam de HMI y el Tungsteno de 20/24kW tienen un ángulo spot de CERO GRADOS (0º).

FilmGear presenta los PowerBeam en incandescencia y HMI para que podáis elegir; no es un sistema nuevo, pero con el uso de los reflectores/espejos se ha convertido en un sistema imprescindible, y claro FilmGear lo ha evolucionado. Los PowerBeam tienen un reflector parabólico de vidrio para poder aguantar la alta temperatura que genera la lámpara en un punto, un vidrio UV frontal, e internamente un eggcrate circular que evita fugas de luz que romperían la magía.

Ya lo sé, menos palabrería y más datos… pues empecemos por todos lo modelos que ya están disponibles este último trimestre del 2021. ¡CUIDADO, que la medidas son a distancias INCREIBLES, desde 10 metros hasta 100 metros!

  • HMI 18/12kW con una lente frontal de 883mm proyecta una huella, o campo iluminado de 96cm de diámetro en spot a 100m (sí a CIEN metros) y en flood una huella de 29,89m
    • Spot 0º – 724.410 Lux a 10m, 115.905 Lux a 25m, 28.980 Lux a 50m, 12.885 Lux a 75m y 7.245 Lux a 100m
    • Flood 17º – 63.600 Lux y Ø2,99m a 10m, 10.170 Lux y Ø7,47m a 25m, 2.550 Lux y Ø14,95m a 50m, 1.125 Lux y Ø22,42m a 75m y 645 Lux y Ø29,89m a 100m
  • HMI 9/6kW con una lente frontal de 645mm proyecta una huella de 61cm de diámetro en spot a 100m y en flood una huella de 24,02m
    • Spot 0º – 427.500 Lux a 10m, 68.400 Lux a 25m, 17.100 Lux a 50m, 7.600 Lux a 75m y 4.275 Lux a 100m
    • Flood 13,7º – 43.000 Lux y Ø2,40m a 10m, 6.880 Lux y Ø6,00m a 25m, 1.720 Lux y Ø12,01m a 50m, 764 Lux y Ø18,01m a 75m y 430 Lux y Ø24,02m a 100m
  • HMI 4/2.5kW con una lente frontal de 645mm proyecta una huella de 61cm de diámetro en spot a 100m y en flood una huella de 24,02m
    • Spot 0º – 151.470 Lux a 10m, 24.240 Lux a 25m, 6.060 Lux a 50m, 2.690 Lux a 75m y 1.520 Lux a 100m
    • Flood 13,7º – 19.920 Lux y Ø2,40m a 10m, 3.190 Lux y Ø6,00m a 25m, 800 Lux y Ø12,01m a 50m, 350 Lux y Ø18,01m a 75m y 200 Lux y Ø24,02m a 100m
  • HMI 4/2.5kW Junior con una lente frontal de 500mm proyecta una huella de 49cm de diámetro en spot a 100m y en flood una huella de 26,33m
    • Spot 0º – 182.000 Lux a 10m, 29.120 Lux a 25m, 7.280 Lux a 50m, 3.236 Lux a 75m y 1.820 Lux a 100m
    • Flood 15º – 17.100 Lux y Ø2,63m a 10m, 2.736 Lux y Ø6,58m a 25m, 684 Lux y Ø13,17m a 50m, 304 Lux y Ø19,75m a 75m y 171 Lux y Ø26,33m a 100m

Para los más románticos que buscan esa luz especial también tenemos los PowerBeam de incandescencia en los siguientes formatos:

Para mí el aparato ideal por prestaciones y peso es el HMI 9/6kW, pero cada uno busca las características de un aparato que más le convienen. Para las casas de alquiler está claro, el PowerBeam 9/6kW con sólo 55kg de peso no necesita un trípode Long John… También hay que tener en cuenta que para todos los modelos de HMI las lámparas, las mangueras y los balastos son los mismos que sus potencias equivalentes para Fresnels, Pars, Faceted y M.

  • Incandescencia 24kW con una lente frontal de 883mm proyecta una huella, o campo iluminado de 96cm de diámetro en spot a 100m y en flood una huella de 29,62m
    • Spot 0º – 80.740 Lux a 10m, 12.920 Lux a 25m, 3.230 Lux a 50m, 1.440 Lux a 75m y 810 Lux a 100m
    • Flood 16,9º – 25.470 Lux y Ø2,96m a 10m, 4.080 Lux y Ø7,41m a 25m, 1.020 Lux y Ø14,81m a 50m, 450 Lux y Ø22,22m a 75m y 260 Lux y Ø29,62m a 100m
  • Incandescencia 12kW con una lente frontal de 645mm proyecta una huella, o campo iluminado de 12,99m de diámetro en spot a 100m y en flood una huella de 42,95m
    • Spot 7,4º – 32.400 Lux y Ø1,30m a 10m, 5.184 Lux y Ø3,25m a 25m, 1.296 Lux y Ø6,50m a 50m, 576 Lux y Ø9,74m a 75m y 324 Lux y Ø12,99m a 100m
    • Flood 24,2º – 6.800 Lux y Ø4,29m a 10m, 1.088 Lux y Ø10,74m a 25m, 272 Lux y Ø21,47m a 50m, 121 Lux y Ø32,21m a 75m y 68 Lux y Ø42,95m a 100m
  • Incandescencia 5kW con una lente frontal de 500mm proyecta una huella, o campo iluminado de 17,00m de diámetro en spot a 100m y en flood una huella de 45,00m
    • Spot 9,7º – 18.000 Lux y Ø1,70m a 10m, 2.880 Lux y Ø4,25m a 25m, 720 Lux y Ø8,50m a 50m, 320 Lux y Ø12,75m a 75m y 180 Lux y Ø17,00m a 100m
    • Flood 25,3º – 2.050 Lux y Ø4,50m a 10m, 328 Lux y Ø11,25m a 25m, 82 Lux y Ø22,50m a 50m, 36 Lux y Ø33,75m a 75m y 21 Lux y Ø45,00m a 100m



La luz paralela además de ser buena para trabajar con reflectores/espejos es la ideal para iluminar escenas boscosas en las películas pues reproduce las sombras rectas del Sol en los árboles y sus hojas, y con los nuevos PowerBeam su brillo es aun más espectacular. Como dicen los colegas de FilmGear USA: «Agrupe algunos PowerBeam y podrá simular las sombras paralelas en la Luna que vienen del Sol distante. ¡Aunque FilmGear no será responsable de ninguna teoría de conspiración!»

Para más información podéis acceder a nuestra sección de catálogos y abrir los referentes a la marca FilmGear. También podéis ir a nuestro canal youtube que vamos actualizando con nuevos vídeos TuttoGrau, MicroTutto y Tutto59.

Alfons Grau – CEO de Grau Luminotecnia

Power Gems, ¿el mejor balasto del mundo?


En un mundo dominado por Arri a veces parece que llevemos los ojos vendados y no podamos ver más allá de una etiqueta, y en lo que a los HMI se refiere hay mucho que decir. Así como asumimos que la Tierra no es plana y que hay vida más allá de lo que alcanza nuestra vista, también tenemos claro que no hay una fórmula magistral que valga para todos a la hora de acometer un rodaje; la única fórmula válida es que siempre debemos contar con material fiable y personal profesional. Hay varias marcas que os sacarán de la uniformidad casi dictatorial del mundo Arri y nosotros estamos aquí para enseñaros algunas. Todos os quejáis cuando os dicen que con tal cámara ya podéis hacer buenas fotos o buenas películas, ¿¡dónde está el trabajo del camarógrafo!? respondéis irritados. ¿Entonces por qué pedir tal cámara o tal proyector por el nombre? La misma consideración que se pide se debe tener y es por ello que todo debe pasar por vuestro banco de pruebas personal. Ahora que ya he caldeado el ambiente y he captado vuestra atención, puedo empezar a hablar de los balastos electrónicos multi-velocidad, multi-potencia y multi-voltage de Power Gems.

powergems-eb180p

Balasto EB180P de 575/800/1200/1800W

Los proyectores Joker de K5600, que se distinguen por su fiabilidad y multipropósito, están dotados con balastos Power Gems y eso quiere que todos los gaffers y técnicos habéis trabajado alguna vez con ellos. Los balastos que utilizan los Jokers son customizados según las preferencias de K5600, pero recordemos que Power Gems es un fabricante única y exclusivamente de balastos y su mercado son TODOS los fabricantes de iluminación de descarga (HMI y Xenon), lo cual significa que siempre están desarrollando producto para ser compatibles con todas la cabezas y lámparas de TODAS las marcas.

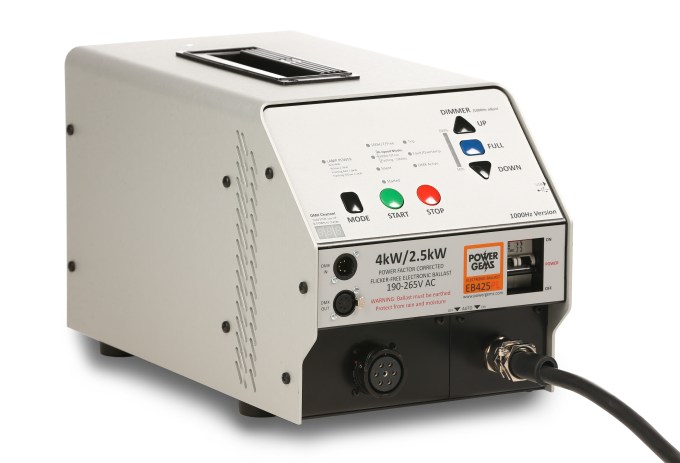

powergems-eb425pl

Balasto EB425PL de 1200/1800/2500/4000W

¿Por qué elegir Power Gems? Hay muchas y variadas razones para tal elección además de tener un balasto neutro independientemente de la marca que sea la cabeza de descarga de las casas de alquiler; da lo mismo si tenéis cabezas de Arri, Desisti, FilmGear, K5600, Mole, Sunray, etc, con 4 balastos multi-potencia lo podéis uniformar TODO y siempre tendréis disponibilidad de sustituir un balasto por otro inmediatamente en caso de emergencia. ¿Esto a quién importa? Como es evidente, principalmente a las a casas de alquiler que tienen más capacidad de maniobra y sus equipos de eléctricos sufren menos tensión, pero inmediatamente después es importante para producción pues no se puede permitir parar un rodaje. Fiabilidad y maniobrabilidad son la clave.

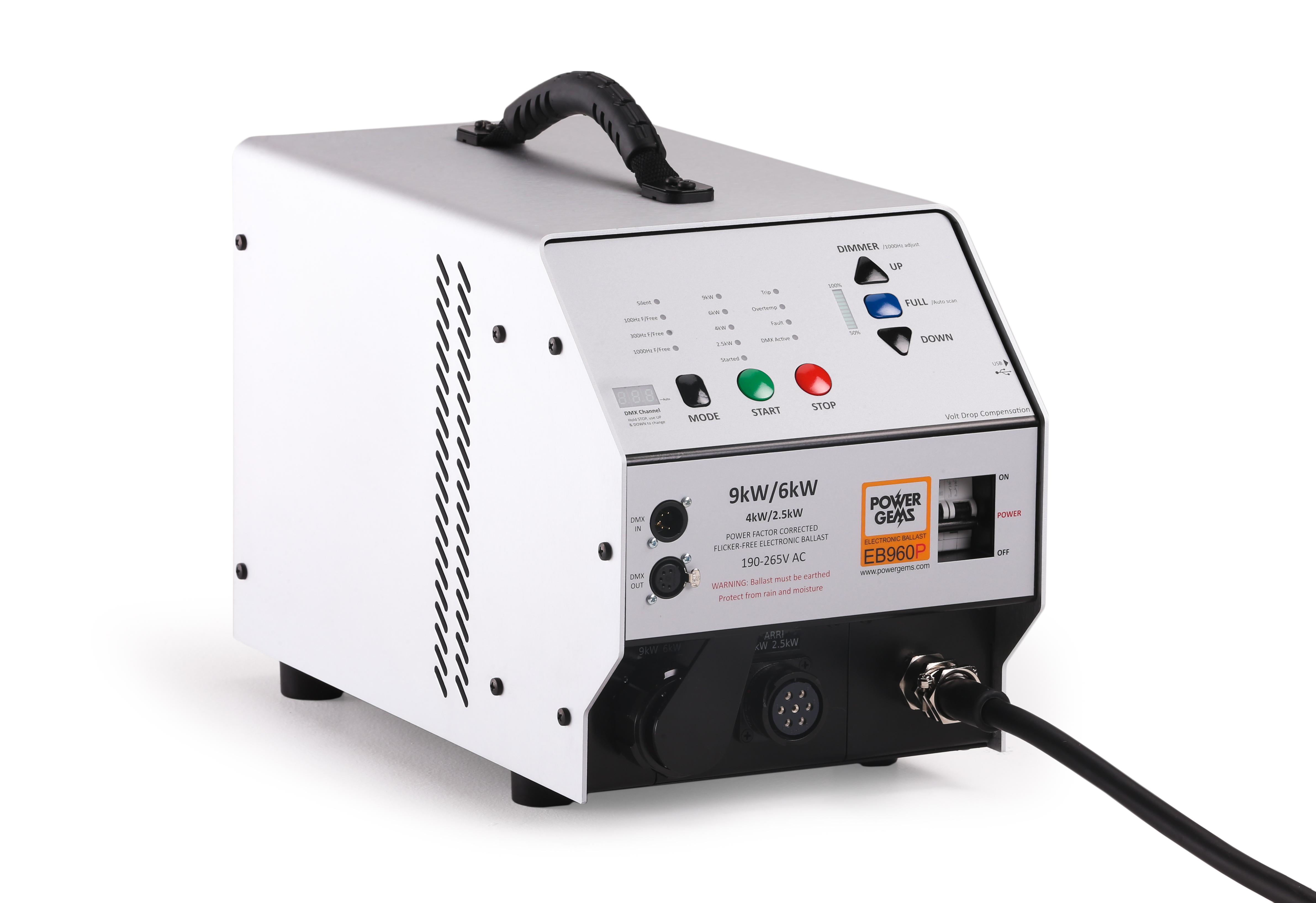

powergems-eb960p

Balasto EB960P de 2,5/4/6/9kW

Para ver el tema de los balastos Power Gems desde un punto de vista más técnico de campo e imparcial que el mío (yo soy más técnico teórico y muchas veces acusado de parcial) estuve reunido con Juan García de Cinelux y Kinolux, al que debo agradecer su paciencia y pasión por lo que hace, y éste es un resumen de nuestra charla. «En el Broadcast del 2014 Carlos de K5600 me presentó el Alpha 9/6kW y éste iba equipado con un balasto de unas características muy especiales e innovadoras; en el Cinec de Munich de ese mismo año conocí personalmente al fabricante de los balastos y me estuvo contando las ventajas de su nueva generación de balastos electrónicos de alta velocidad» Juan sigue contando «Patrick Mc Guane, el Director de Power Gems, nos envío unos equipos para que realizásemos pruebas utilizándolos en rodajes, y al mismo tiempo nos invitó a su fábrica de Manchester para realizar un training; no hay nada mejor que conocer los equipos desde dentro para entender porqué funcionan de una manera y no de otra.» ¿Y qué ventajas eran ésas? «Había varias, la primera era la electrónica modular de los equipos que permitía reemplazar placas de diferentes equipos de distintas potencias en caso de avería para poder seguir trabajando durante un rodaje; esta ventaja tecnológica a día de hoy todavía no la ha desarrollado la competencia, y es fundamental pues además facilita la localización rápida de la posible avería. Otra ventaja que ya tenía en producción el 2014 era la multi-potencia de los balastos, lo que permite reducir la dotación de los balastos al mínimo para poder alimentar al máximo de cabezas de distintas potencias; hoy en día esto ya es una norma del mercado.» Sigue hablando de ventajas «Ya había desarrollado balastos para trabajar a velocidades de 1000Hz en aparatos grandes pues el límite estaba en los 4kW y además ofreciendo de serie trabajar en modo Silencio, 100Hz, 300Hz y 1000Hz; actualmente es el único balasto que ofrece 300Hz y 1000Hz de serie. Y hablando de alta velocidad ya tiene como estándar el balasto de 18kW de 1000Hz desarrollado en colaboración con Osram y su lámpara de 18kW Single Ended. En su día Power Gems nos ofreció un módulo para convertir sus balastos modulares en High Speed, así de simple actualizar sus productos.» ¿Y del PFC (o ALF según Arri), Power Drop (o CCL de Arri) y Autoscan? «Bueno, el filtro de línea ya estaba desarrollado desde hacía años y el compensador de potencia ya se venía desarrollando para compensar la caída de voltaje con la longitud del cable del balasto a la cabeza, por cierto un gran invento pues en condiciones de poco calor se ha llegado al récord de 100m de distancia desde el balasto a la cabeza; el Autoscan es genial y fue desarrollado originalmente por Power Gems ajustando los Hercios (Hz) para estabilizar el punto caliente de la lámpara.» Cuéntame más de la alta velocidad y la estabilización del punto caliente, aunque eso a lo mejor sólo me interese a mí… «El Autoscan actua con la alta frecuencia buscando los Hz óptimos para que el punto caliente del arco de la lámpara se estabilice y deje de vibrar, eso quiere decir que cuando pones la lámpara a 1000Hz igual sube a 1200Hz, hace un muestreo de frecuencias hasta que encuentra este punto óptimo en los 1000, ó 954 ó 1023Hz; los fabricantes recomiendan arrancar en modo normal y cuando la lámpara ya lleve trabajando 20′ pasar a los 1000Hz . El Autoscan tiene dos funciones, que la lámpara no sufra y que la luz no se mueva dentro del foco (oscilación).» ¿Y los cuenta-horas? «Bueno, sencillamente el cuenta-horas se tiene que activar pues hay países que lo utilizan y otros que no; los balastos Power Gems están preparados para alimentar tanto el cuenta-horas como los ventiladores del Arrimax que se activan cuando se enciende la lámpara; aquí hay que prestar atención a las mangueras, pues no todas tienen el pinaje correcto para alimentar el ventilador.» Para acabar dame tu opinión como Gaffer y como Empresa. «Como Gaffer lo mejor de los balastos de Power Gems es que no fallan y son muy versátiles; como Empresa lo mejor es su fiabilidad y rentabilización de la inversión; actualmente tenemos 4 unidades EB960P de 2,5kW-9kW, 2 unidades EB1812P de 6kW-18kW y 4 unidades EB180P de 575W-1800W que ya tienen 2 años y no nos han dado ningún problema.»

powergems-cineluxtraining2015

Training de Cinelux en Manchester, de izquierda a derecha: Giuseppe Tucconi, Phil Ellams, José Berrocal y Juan García

Lo más importante ya nos lo ha contado Juan García de su propia experiencia, pero aquí os dejo un resumen de las ventajas que tienen los balastos electrónicos HMI de Power Gems:

  • Todos los balastos Power Gems son de diseño modular y de mantenimiento fácil para los técnicos pues se pueden detectar los fallos fácilmente
  • Todos los balastos Power Gems vienen como estándar con 4 velocidades de frecuencia: Silent, 100Hz y alta velocidad de 300Hz y 1000Hz
  • Todos los balastos Power Gems vienen con DMX como estándar
  • Todos los balastos Power Gems vienen con PFC (corrección de factor de potencia o filtro activo de línea)
  • Los balastos EB960P y EB1812P vienen con Autoscan como estándar, siendo Autoscan el software que optimiza automáticamente la estabilidad de la lámpara cuando trabaja en alta velocidad de 1000Hz
  • Los balastos EB960P y EB1812P vienen como estándar con compensación de caída de voltaje de la lámpara, que ocurre cuando se trabaja con un cable largo del balasto a la cabeza
  • Todos los balastos Power Gems multi-potencia pueden venir equipados con dos conectores de salida y así cada balasto puede trabajar indistintamente con 4 cabezas de distinta potencia. Versatilidad y maniobrabilidad
  • Plazo de entrega habitual de 1 semana desde UK

Power Gems tiene 10 modelos diferentes de balastos electrónicos de HMI portátiles, además de otras muchas versiones como son los balastos para rack de 19″, pero con sólo 4 modelos podemos alimentar todas las cabezas HMI del mercado y, evidentemente, son las que recomendamos.

  • EB180P: Balasto de 575/800/1200/1800W con un peso de 7,5kg
  • EB425PL: Balasto de 1200/1800W y 2500/4000W con un peso de 17kg
  • EB960P: Balasto de 2500/4000W y 6000/9000W con un peso de 24,2kg
  • EB1812P: Balasto de 6/9kW y 12/18kW con un peso de 42kg (sin contar el carro)

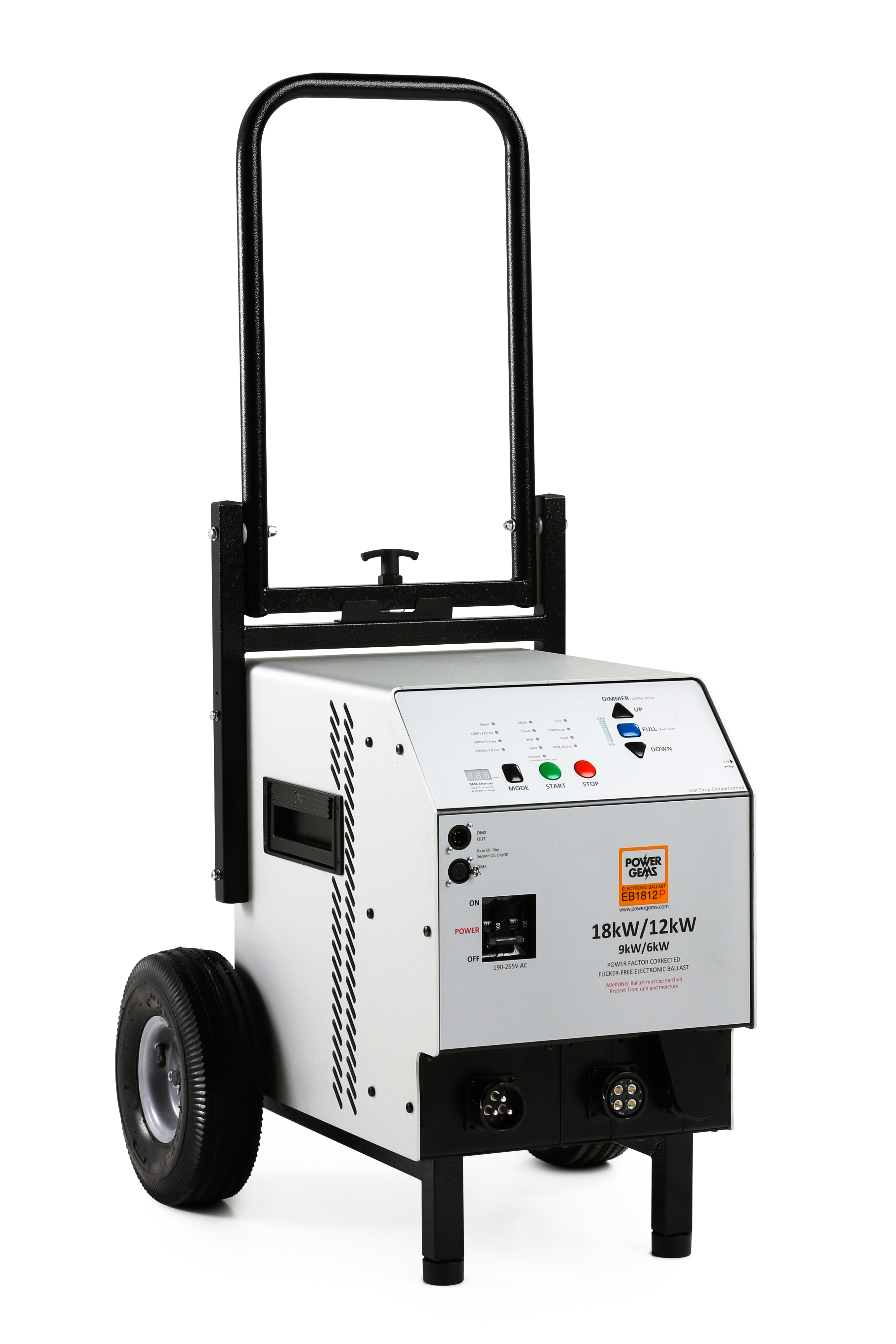

powergems-eb1812p

Balasto EB1812P de 6/9/12/18kW

Y para los infieles (para los fieles también) en SETIEMBRE haremos un recorrido por Barcelona, Madrid y donde nos llaméis demostrando la calidad de esta nueva generación de balastos modulares Power Gems que tanto está dando que hablar en el sector profesional.

Otros posts relacionados:

El Señor de los balastos (2014)

Hermano Mayor (2014)

Alfons Grau – Director Gerente de Grau Luminotecnia

Instalación en 90 Noticias de Latina TV


Este año 2016 lo empezábamos con muchas instalaciones en la recámara y la verdad es que ha sido un no parar, una detrás de otra y todas con un denominador común, la iluminación LED como base. Con los años de experiencia ya hemos saltado fronteras y ahora nos situamos en Lima, Perú, con el magnífico estudio del Centro Internacional de Noticias de Latina TV.

El encargo de Latina TV en 2015 fue dar un vuelco a su estudio de 350m2 en lo que a tecnología de iluminación se refiere, aprovechando el cambio de imagen que la televisión peruana quería dar a su canal empezando por el plató. Los proyectos tienen vida propia y van progresando a medida que la propiedad, el integrador y nosotros confluimos en una misma idea que encaja perfectamente en la escenografía. En marzo entregábamos nuestra parte de la instalación.

latinatv-noticias90estudioB2

Hay que tener en cuenta que nuestros proyectos van más allá de la pura instalación, en Grau Luminotecnia gestionamos desde la primera pincelada del proyecto hasta el primer día de emisión del canal, como en el estudio de 90 Noticias de Latina TV, en el cual además de la instalación eléctrica y DMX, cuelgue de los proyectores y pre-iluminación, impartimos cursos a los técnicos del canal, y realizamos la iluminación definitiva con los decorados ya instalados.

latinatv-noticias90estudioB6

La propiedad nos pidió solapar las líneas directas de alimentación a las reguladas y así lo hicimos, además de integrar las líneas DMX al estudio. La dotación tenía que ser con tecnología LED de 5600K y en esto estuvimos de acuerdo desde el primer minuto; contamos con los LedFresnel de 250W para los frontales y los LedFresnel de 150W para los contras, ambos de FilmGear, para la luz de relleno suministramos los Felloni HO dobles de TecPro, y barras de LED multicolor RGBW para bañar zonas puntuales. Para la regulación elegimos una consola virtual de Martin que corre por un ordenador portátil con memoria sólida y pantalla táctil. En el set de informativos en la redacción, la dotación fue de pantallas Felloni Bicolor HO para adaptarse a la iluminación general de la propia dirección.

latinatv-estudioB01

Estamos muy contestos de este proyecto de Latina TV desarrollado desde principio a fin con la empresa integradora TSA que llevó a cabo todo el proyecto de ingeniería. La verdad es que el estudio dió un giro a la modernidad presentando las noticias con 3 videowalls formados con pantallas LED HD de 55″.

Alfons Grau – Director Gerente de Grau Luminotecnia



Crónicas lumínicas de la NAB


Ya es cierto lo que dicen de la cierta fotofobia que sufrimos los que trabajamos con luces… y con los LED’s esto se agraba. ¿LED’s? Claro, toda la iluminación presentada por los fabricantes en la NAB Show era a base de LED’s (excepto K5600) hasta tal punto que Arri tenía sus modelos Max y M colgados del techo a modo de decoración.

No os voy a hablar ni de cámaras (que no sé nada), ni de drones (que no quiero saber nada), ni de rigs (que ya os lo habrán contado todo); voy a hablaros simplemente de iluminación, iluminación LED donde hay una guerra para saber quien tiene el aparato más grande… Voy a intentar separar los productos LED de los distintos fabricantes en cinco grupos: Los proyectores fresnel y similares, los paneles matriciales de gran potencia, los paneles matriciales flexibles y «cortables», los paneles matriciales 1×1, y los paneles de luz difusa. La verdad es que había de todo y algunos sobresalían por su potencia y solución ingeniosa, pero lo que vi claro es que ya podemos decir que la incandescencia de gran potencia ha muerto (la de pequeña y mediana potencia ya estaba muerta) y la descarga o HMI ya tiene un duro rival pisándole los talones.

El Zoom 350D de 350W, un desconocido que daba muy buena luz

El Zoom 350D de 350W, un desconocido que daba muy buena luz

Antes de entrar en detalles, debemos considerar la comparativa estándar entre LED, incandescencia y HMI; se acepta que con igual cantidad de luz emitida la tecnología LED consume 1/5 parte que la incandescencia y 1/3 que la descarga o HMI, de esta manera un proyector LED de 200W emite la misma luz que uno de incandescencia de 1000W o uno de HMI de 600W. A partir de ahí, cada fabricante pone sus números tal como le viene en gana dado que nunca debemos comparar un proyector matricial con uno de un solo punto de luz; es difícil comparar y por lo tanto, puestos a abrazar la nueva tecnología, prefiero comparar entre aparatos LED y me rechina cuando un fabricante de da la potencia de un aparato LED en una potencia que ha convertido él mismo en la comparativa con el «supuesto» equivalente en incandescencia o descarga. Por lo tanto, sugiero que al hablar de LED’s lo hagamos desde la base del consumo y luego los comparemos entre ellos por la cantidad y calidad de luz que dan.

Proyectores puntuales de haz variable con lente fresnel: Mientras fabricantes de referencia como Desisti, FilmGear y Dedolight se han anclado en proyectores LED que hasta hace poco parecían de máxima potencia (Desisti 165W, FilmGear 250W y Dedolight 225W) otros fabricantes chinos de marca desconocida han dado el salto a los 300W y 400W, pero como no tenemos referencias de ellos no sabemos si son fiables o no; por su parte Arri ha presentado su L10 bicolor con una potencia de 400W y aunque no me guste su sistema de foco, se presupone que tendrá el mismo éxito que su predecesor L7; pero la gran sorpresa, la gran superación, vino del fabricante americano Mole Richardson quien nos presentó su proyector fresnel SeniorLed de 900W en luz día, con la promesa de que en breve tendría el bicolor. Si seguimos con la comparativa veremos que el SeniorLed de 900W sería equivalente a uno de incandescencia de casi 5kW o de HMI de 2.5kW y de menor tamaño. Simplemente no tengo palabras.

Evarist probando el SeniorLed 900W de Mole Richardson

Evarist probando el SeniorLed de 900W de Mole Richardson

Paneles matriciales de gran potencia: Esto es ver para creer y así como con los proyectores fresnel tienes un punto en común como es que un haz de luz variable pasa a través de una lente fresnel o asférica, en los matriciales de gran potencia parace que todo valga y cada fabricante haya escogido su propia teoría, pero su punto en común es que todos utilizan lentes sobre cada LED individual para dirigir el haz de luz común en un ángulo fijo determinado. Dedolight tiene el Ledrama con un consumo de 222W y un ángulo de apertura de 45º para lanzar la luz a 6 metros de distancia, por su parte FilmGear tiene el PowerLed en varias potencias siendo el de 360W el mayor con un ángulo de apertura de 15º. Pero claro, en esta NAB hemos visto auténticas burradas como pueden ser el Arina de 800W del fabricante Nila, o Red Scorpio con paneles matriciales de 1kW, 2kW y hasta 4kW; había otros muchos e interesantes pero estos eran los más destacados.

Paneles matriciales 1×1: Como diría Rambo, «esto es un infierno»; los hay de mil tamaños formas y calidades. Debemos hilar muy fino para detectar a primera vista (sin tener en consideración su precio) cual es la calidad cromática de cada fabricante y la fiabilidad de su electrónica. La mayoría de los fabricantes que exponían en la NAB presentaban diferentes versiones de un mismo panel con la única novedad de una variación en la carcasa, un cambio de tamaño y hasta un par de ellos se atrevieron a presentar paneles en forma circular. Si se quería comparar por precio, había para todos los bolsillos, pero no me entretuve a realizar este análisis exhaustivo calidad/precio dado que todos los fabricantes dan por sentado que sus paneles tienen un CRI superior a 90 independientemente de su precio…

El Arri L10 y de fondo, en la parrilla un ArriMax

El Arri L10 de 400W y de fondo, en la parrilla un ArriMax

Paneles matriciales flexibles y «cortables»: El mundo del Led permite múltiples formas y aplicaciones, y no todas van a ser paneles de formato cuadrado y rígido. Pudimos ver con nuestros propios ojos los paneles flexibles que nos presentaron Aladdin con su FlexLite y Westcott con su Flex, ambos productos realmente interesantes. Por su parte pudimos ver los LiteRibbon de LiteGear con sus LED’s RGBW y RGBA con un perfecto control del color; estos últimos ya los habíamos usado y por lo tanto nuestro interés se fundó más en conocer en persona al fabricante que no el producto.

Paneles de luz difusa: Aquí hay que destacar los paneles de Fósforo Remoto, tecnología iniciada por Cineo que se basa en excitar la pantalla de fósforo mediante LED’s azules cercanos al UV; a esta tecnología se han sumado Arri y Desisti. Evidentemente también hay paneles de luz difusa basados el LED’s con difusor frontal para dar una luz homogénea y de haz abierto como los Velvet de TheLight o los Skypanel bicolor de Arri. Y también softlights con LED’s de gran potencia que reflejan la luz en un reflector curvado al estilo de los tradicionales proyectores de ciclorama tal como los han presentado FilmGear con sus Cycloled de 200W o Mole Richardson con sus Vari-SoftLed de hasta 300W bicolor y SoftliteLed de hasta 500W.

La familia SoftliteLed de Mole Richardson

La familia SoftliteLed de Mole Richardson

La verdad es que en esta feria NAB de Las Vegas pudimos ver todo un amalgama de proyectores LED tal como hace 10 años los podíamos ver en fuentes de luz de incandescencia. ¿Qué veremos en la próxima edición? ¿Será el principio de fin de los proyectores de descarga/HMI? ¿Serán la tecnología de plasma o la de LED quién relegará a la tecnología de HMI a los museos de historia del cine? Recordemos que tanto los LED’s como el plasma son regulables, permiten cambio de color y tienen larga vida. Sí, también vimos los proyectores plasma de Hive (con 276W que equivalen a 575W de HMI), pero su evolución no ha ido hacia un proyector de más potencia sino en hacer un proyector tipo minibruto con seis unidades, además de mostrarnos sus versiones soft y profile. Bueno, a lo mejor os hablo de los proyectores de plasma Hive antes de la próxima NAB.

Alfons Grau – Director Gerente de Grau Luminotecnia

¿Spacelights de LED’s?


A mí personalmente los spacelights no me gustan porqué más que iluminar, alumbran, eso sí, son divertidos. Ver un plató lleno de estos aparatos cilíndricos queda fotogénico, pero generan una luz suave general de relleno que no se puede controlar. Sea como sea, ahí están los spacelights.

SpaceLight tradicional (éste de 2kW)

SpaceLight tradicional (éste de 2kW)

Hasta ahora los spacelights de diversos fabricantes eran (y todavía son) de incandescencia, a base de lámparas de cuarzo 1000W (ó 625W ó 1250W) y sus múltiplos, siendo la más grande de 6kW. Pero con las nuevas generaciones de la tecnología LED ya se están planteando nuevas ideas para el cambio tecnológico que pasan por substituir la corona superior (donde están las lámparas), fabricar nuevos aparatos con cilindro difusor a medida o simplemente fabricar un aparato que genere luz difusa prescindiendo del cilindro y sus telas difusoras.

Se trata de romper esa tendencia de pensar que los aparatos deben ser los mismos pero con diferente tecnología de la fuente de luz. Aunque nos parezca mentira, los aparatos han ido evolucionando a medida que las lámparas han ido menguando de volumen gracias a la resistencia al calor del material con que estaba construida su ampolla (vidrio, vidrio duro y cuarzo). Pero con los LED’s se ha cambiado el formato de la fuente de luz dado que la base es una matriz con los diodos, bien cubiertos por una lente individual o bien por una lente colectiva que agrupa a varios. El hecho de que su formato original sea plano hace que haya proyectores de gran potencia que mantienen esta forma cuadrada o rectangular; de las microlentes depende en gran parte qué tipo de aparato va a ser o a qué distancia media vaya a proyectar; además de las microlentes entran en escena las pantallas difusoras frontales.

Con un consumo de 1kW tiene un rendimiento superior al de 6kW de incandescencia

Con un consumo de 1kW tiene un rendimiento superior al de 6kW de incandescencia

En el caso de FilmGear han optado por seguir con el diseño de los SpaceLight tradicionales pero con la corona superior con tecnología LED. En el caso de TheLight nos proponen utilizar el Velvet2x2, formato cuadrado con apertura 100º sin cilindro difusor alguno, al igual que Cineo con su TruColor Space, con apertura de 160º y preparado por si quieres adaptarle el cilindro difusor. En próximos posts hablaremos con más profundidad de estos aparatos que vienen a sustituir a los spacelights de incandescencia.

Con 290W supera de largo al de incandescencia de 2kW

Con 290W supera de largo al de incandescencia de 2kW

Alfons Grau – Director Gerente de Grau Luminotecnia

Por fin, el Par 12kW Faceted


A mi entender viene con retraso, pero por fin está aquí el nuevo y flamante Par 12kW Faceted de FilmGear; el primer proyector Par con reflector multi espejo de una familia que va a ir creciendo. El Faceted nos permite con un simple movimiento del carro de la lámpara variar el ángulo de apertura del haz sin necesidad de utilizar lentes, esas siempre frágiles lentes de vidrio, que cuando se habían cambiar en caliente…

filmgear-parfaceted12b

El Par Faceted será presentado hoy en la feria IBC junto con otras novedades del fabricante de Hong Kong. Pero sigamos con este aparato en concreto, el Faceted 12kW, con una boca (y cristal UV) de 500mm nos da un rendimiento superior a 50.000Lux a 10 metros en su posición spot con un diámetro iluminado de 2,45m; en posición flood a 10 metros nos genera 8.000Lux…

Bueno, ahora sólo queda por ver la calidad de la luz en todas sus posiciones de apertura para sacar nuestras propias conclusiones.

Alfons Grau – Director Gerente de Grau Luminotecnia

CycloLed…


No es un cambio de ciclo, tampoco es un cíclope, es un foco con tecnología LED para iluminar cicloramas, es el CycloLed de FilmGear.

filmgear-cycloled

Este aparato es el sustituto del típico foco de incandescencia de suelo para iluminar los bajos del ciclorama; aunque su apariencia engañe, también puede ir colgado de la parrilla para iluminar la parte alta del ciclorama, vamos que es un cyc completo. Su potencia de 200W va distribuida en cuatro celdas de 50W controladas por DMX. De momento no tenemos datos técnicos, aunque ya sabemos la caña que nos dará cada LED de 50W, pero como siempre esperaremos a probarlo por nosotros mismos. Si os podemos avanzar que el foco sale con una serie de accesorios extras como son los intensificadores standard, spot y wide, la visera y la pinza.

En los estudios de televisión se utilizan muchas fuentes de luz para los cicloramas y si las sustituimos todas, obtendremos un gran ahorro energético de la propia fuente de luz y del aire acondicionado; por lo menos rebajaremos el consumo a un cuarto de la potencia actual y al mismo tiempo alargaremos la vida de la tela de ciclorama.

Alfons Grau – Director Gerente de Grau Luminotecnia

Pues ya que estamos, LedProfile 250W


Este mes de mayo presentábamos el LedFresnel 250 de FilmGear y los recortes (profile) de incandescencia del mismo fabricante, y no queremos acabar el mes sin presentaros el LedProfile 250.

Está tan bien acabado como parece

Está tan bien acabado como parece

Y es que la conclusión era tan evidente para FilmGear que unieron el cuerpo del LedFresnel 250 con el grupo de ópticas del recorte zoom de incandescencia y obtuvieron el LedProfile 250. Lo cierto es que nosotros no lo hemos probado, pero visto el rendimiento del Fresnel no dudamos ni por un instante de los datos que nos da el fabricante.

filmgear-profileled250data

Aun y así, siendo profesionales de la luz, no nos quedaremos tranquilos hasta que veamos con nuestros propios ojos (que en nuestro país es sinónimo de tocar) qué tal nítida y homogénea es la proyección, y si la aberración del halo es apta para el sector profesional en el que nos movemos.

Así como con la incandescencia hay varios modelos diferentes de aperturas con el LedProfile 250 se han decidido por un solo modelo, el más común, el zoom 16-28º; eso sí, lo fabrican en las dos versiones, 5600K y 3200K. Evidentemente incorpora un canal DMX para su regulación desde una consola de luces. Si vamos al consumo, debemos tener presente que consume una tercera parte que su hermano de incandescencia pero también entrega una tercera parte (la versión 3200K) que éste; aquí es donde debemos valorar si realmente necesitamos tanta luz o nos conformamos con menos. Si necesitamos la proyección en luz día, la cosa cambia a favor del LED, pues para empezar los LED’s de 5600K dan un mayor rendimiento que los de 3200K; además el recorte de incandescencia da 3200K, pero si queremos 5600K le tendremos que poner un filtro corrector que le restará un 50% de luz. En resumen, tenemos que saber lo que queremos antes de realizar la inversión.

Alfons Grau – Director Gerente de Grau Luminotecnia

¿Recortes? FilmGear los fabrica


Mientras fabricantes y distribuidores hacen recortes en sus plantillas y líneas de productos, FilmGear no para de ampliar su oferta. Esta vez os presento sus nuevos recortes, proyectores bifocales de recorte de incandescencia, diseñados para la ya famosa lámpara HPL de 750W. Dentro de la gama de estos recortes o profiles podemos encontrar los 5 modelos de óptica fija, 14º, 19º, 26º, 36º y 50º, y los 2 modelos zoom, 14-32º y 25-50º, para todos los gustos, vamos. Como este producto no ha pasado por mis manos, os pongo los datos que nos da el fabricante.

Los recortes zoom:

filmgear-profilezoom

filmgear-profilezoom1432

filmgear-profilezoom2650

Y los recortes fijos:

filmgear-profile14&19&26data

filmgear-profile36&50

Y como casualmente cada vez que escribo de recortes (profiles) escucho los Beatles, me voy con la música a otra parte.

Alfons Grau – Director Gerente de Grau Luminotecnia

Hola LedFresnel 250W, adiós Fresnel 1kW


Ahora que ha pasado por nuestras manos sólo podemos decir maravillas del nuevo LedFresnel 250 de FilmGear. Para empezar le han cambiado el nombre, antes le llamaban LedSpot pero el hecho de que este aparato lleve una lente Fresnel de verdad, en lugar de lente de plástico como muchos de la competencia, ha hecho que potencien su nombre LedFresnel. Este aparato lleva una lente Fresnel de 175mm, la misma que el Fresnel Studio.

Sin plásticos

Sin plásticos

Con unas dimensiones similares y un 50% más de peso que el Fresnel Studio de incandescencia está en una posición preferente para darle un zarpazo en el mercado de los platós de televisión. Pensad que este 50% más incluye el emisor de luz, la refrigeración, el dimmer, los conectores DMX. Su sistema de refrigeración forzada nos permite graduarla en tres posiciones para trabajos sobre trípode, y automática para trabajos en parrilla donde no alcanzamos. Disipa muy bien el calor y nos lleva al engaño de que un LED no genera calor y eso no es real, hacia atrás genera la misma cantidad de calor por vatio (W) que una lámpara de incandescencia, y eso nos lleva cometer otro error dado que estamos comparándolo con una lámpara de 1000W cuando en realidad, en términos de calor por vatio (W), deberíamos comparar el LedFresnel 250 con una lámpara de 250W, o sea, genera 4 veces menos calor que su competidor el Fresnel de incandescencia de 1000W. Y aquí viene otro ahorro en peso, espacio y energía por parte del aire acondicionado.

Fresnels: Incandescencia, color aluminio; LED color negro

Fresnels: Incandescencia, color aluminio; LED color negro

En posición flood el LedFresnel 250 está muy cerca del Fresnel Studio 1kW de incandescencia, con un haz idéntico. Digamos que esta pequeña diferencia se igualará y superará con las siguientes generaciones de LED’s, pero además el LED permite estar más cerca de la escena y de los personajes al emitir calor cero hacia adelante.

En posición spot gana el de incandescencia dado que cierra más porque el filamento es un punto con referencia a la parábola mientras que en el de LED es una matriz cuadrada que echa el haz para adelante y la parábola sólo reorienta la luz radial. Mejor os lo cuento con esta foto que realicé el viernes en nuestras instalaciones.

¿Círculo o cuadrado?

¿Círculo o cuadrado?

Dicho esto me entra la duda de si nos gusta la luz circular por costumbre (los proyectores puntuales dan luz circular) y referencias (el Sol, la Luna, una cara…), pero es más fácil de solapar la luz cuadrada (múltiples aparatos alineados). ¿Qué opináis? Puestos a tener referencias nadie se ha quejado nunca de que los escenarios, las pantallas de cine y los televisores tengan formatos cuadrangulares…

Esta comparativa la hemos realizado con la versión de 3200K (tungsteno) para no engañarnos con las diferentes temperaturas de color. Este artículo complementa y actualiza la información del post del 18 de noviembre 2013.

Alfons Grau – Director Gerente de Grau Luminotecnia
