Glaswerk ONE y ONE+


Tras un cuidadoso proceso de desarrollo que ha durado tres años, Glaswerk Optics presenta una de las ofertas de ópticas profesionales para cine más interesantes del mercado: sus gamas Glaswerk ONE y Glaswerk ONE+. Constituyen dos juegos que incorporan elementos anamórficos frontales –con un factor de anamorfosis de 2x– diseñados para cubrir cualquiera de las variantes de gran formato existentes (tanto Full Frame, como VistaVision).

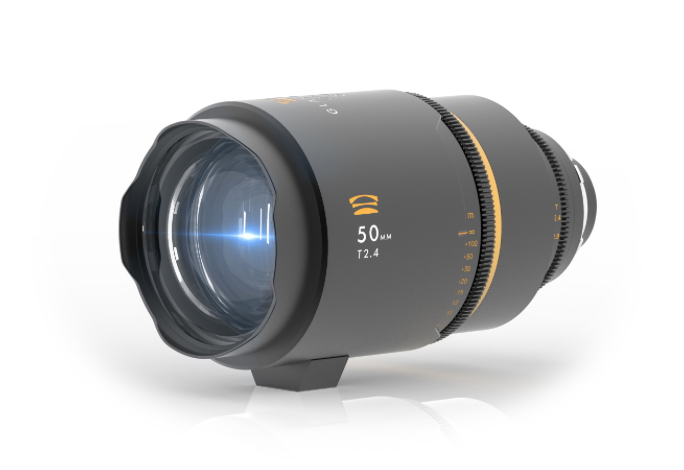

Glaswerk_Foto 1

Glaswerk ONE+ 50mm T2,4

La gama Glaswerk ONE tiene una apertura máxima de T2,4 e incluye distancias focales de 25, 32, 40, 50, 60, 75, 100, 135 y 180mm.

Glaswerk_Foto 2

Gama Glaswerk ONE

La gama Glaswerk ONE+ tiene idénticas aperturas y distancias focales, pero incorpora revestimientos especiales que producen los clásicos reflejos internos basados en los tradicionales diseños de ópticas anamórficas de los años 50 y 60. Sus principales diferencias con respecto a las ONE son:

  • Reflejos internos azules horizontales
  • Reflejos internos esféricos minimizados
  • Contraste ligeramente más bajo
  • Reflejos internos de colores personalizados a petición del cliente

En efecto, las ONE+ permiten al usuario elegir el color del flare horizontal, que deriva de la anchura del revestimiento que se aplica en dos de los elementos cilíndricos ubicados en el núcleo de la óptica. Por defecto, producen un flare azul (al tratarse del color más demandado), pero se puede personalizar a gusto del cliente. Como apenas dos de los 18 elementos del bloque óptico requieren de este revestimiento, las ONE+ siguen ofreciendo un contraste más elevado que el de las ópticas anamórficas vintage de los 60.

Glaswerk_Foto 3

Flares en una Glaswerk ONE+

La versión con multirevestimientos y flares reducidos proporciona una imagen limpia y controlable, pero sigue ofreciendo el aspecto típico de las ópticas anamórficas 2x. El análisis de las luces parásitas realizado en cada óptica –con software especializado de trazado de rayos de última generación– permite a Glaswerk controlar y diseñar los reflejos internos –no sólo en cada elemento individual, sino también en cuenquier combinación imaginable–.

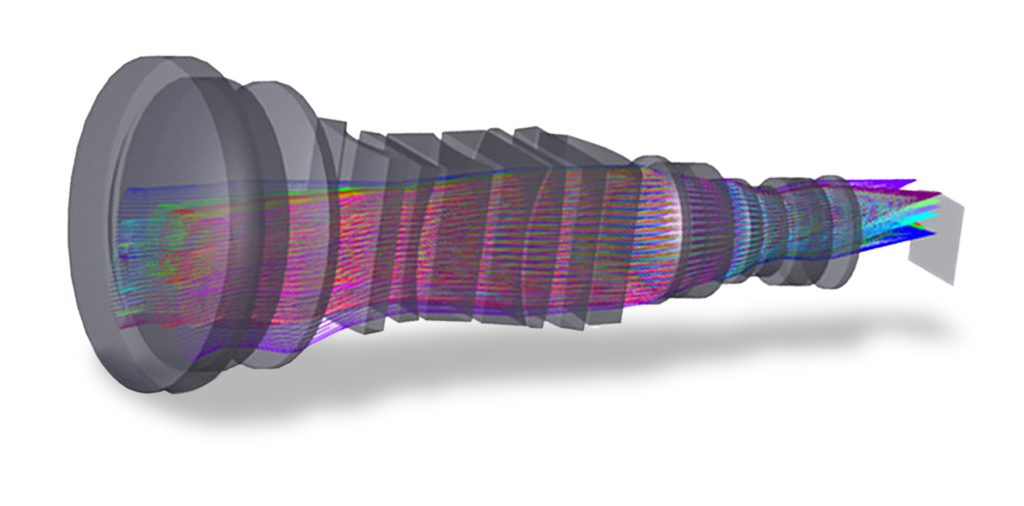

Glaswerk_Foto 4

Trazado de rayos

Las Glaswerk ONE incorporan revestimientos modernos multicapa en todos sus elementos para obtener un flare muy controlado.

Glaswerk_Foto 5

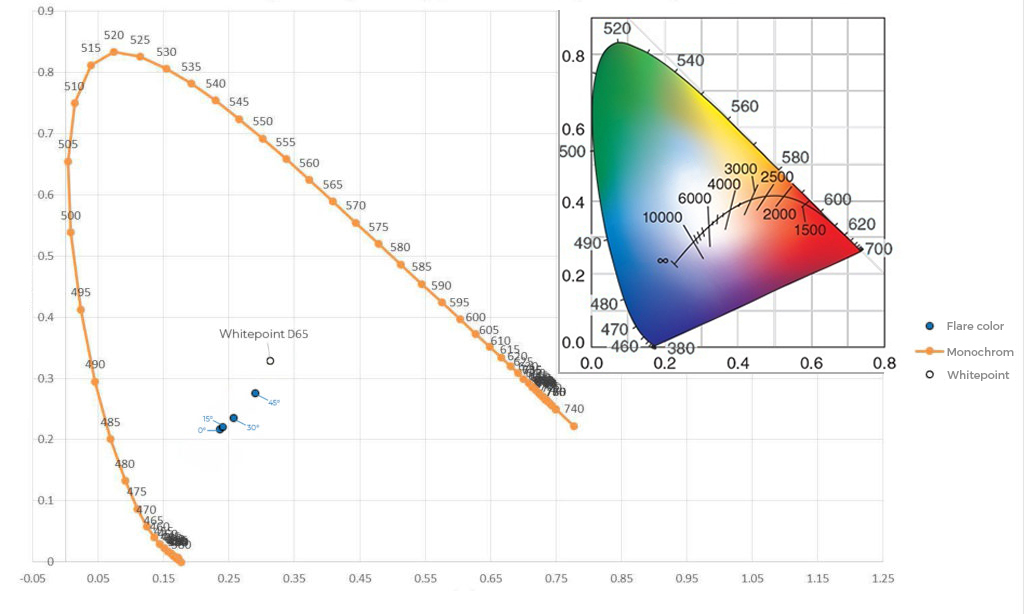

Cálculo de color de los reflejos internos

Las Glaswerk ONE+ incorporan un revestimiento especial en algunos elementos para generar flares horizontales, bien visibles y aún así controlables por el operador. En términos generales proporcionan un aspecto más cálido que la versión estándar.

Glaswerk_Foto 6A

Simulación del flare a diferentes distancias 1

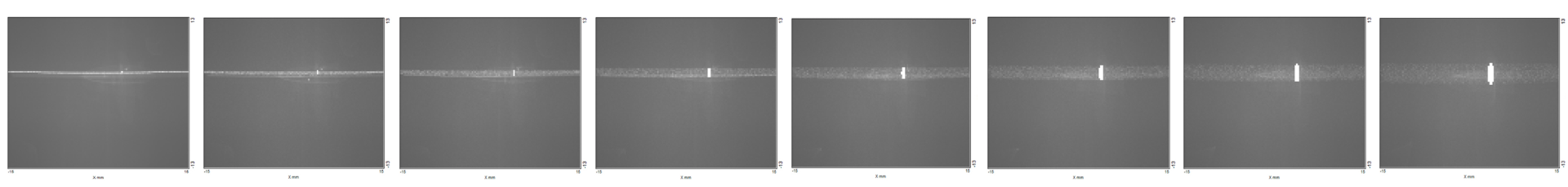

Glaswerk_Foto 6B

Simulación del flare a diferentes distancias 2

La aspiración fundamental para Glaswerk a la hora de desarrollar estas ópticas ha sido la de cubrir los formatos compatibles con las ARRI ALEXA LF y ALEXA Mini LF, Canon CINEMA EOS C700 Full Frame y C500 Mark II, RED Monstro 8K VV y Ranger Monstro 8K VV, y Sony Venice.



Se ha prestado especial atención a evitar cualquier restricción en el paso de la luz a través del bloque óptico para que no exista ningún tipo de corte en el bokeh. Habitualmente, cuando tenemos luces desenfocadas en los bordes horizontales de la imagen, se produce el llamado “efecto limón” (apariencia de un corte en medio de las luces que las deja con apariencia de limón). Ese efecto, que supone una distracción para el espectador y es harto desagradable estéticamente brilla por sus ausencia en las Glaswerk.

Glaswerk_Foto 8

Como se puede apreciar, el bokeh en los bordes de la imagen sigue siendo ovalado, sin cortes ni efecto limón

En algunas ópticas anamórficas resulta notable la disminución del rendimiento cuando se enfoca objetos o sujetos muy cercanos. Dicha pérdida de potencia anamórfica tiene como consecuencia que los rostros de los actores aparezcan sin relieve, sumamente inflados y deformados cuando se aproximan al objetivo, dando lugar al “efecto paperas”. Tal es la denominación anglosajona –mump effect– para esta clase distorsión, aunque nosotros siempre hemos propuesto sustituirla por la más castiza y cariñosa referencia al “efecto zampabollos”. Este fenómeno no aporta ninguna de las características que buscamos regularmente al rodar con ópticas anamórficas y se ha eliminado por completo en las Glaswerk.

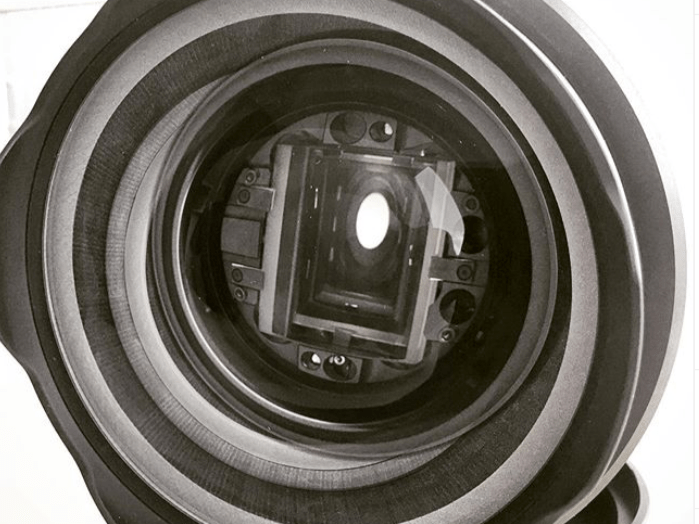

Glaswerk_Foto 9

Detalle del elemento frontal del prototipo de una Glaswerk ONE

También se ha buscado minimizar las distorsiones geométricas y las aberraciones cromáticas todo lo posible, así como alcanzar distancias mínimas de enfoque muy reducidas. Cada elemento se ha elaborado con sumo cuidado y atención al detalle.

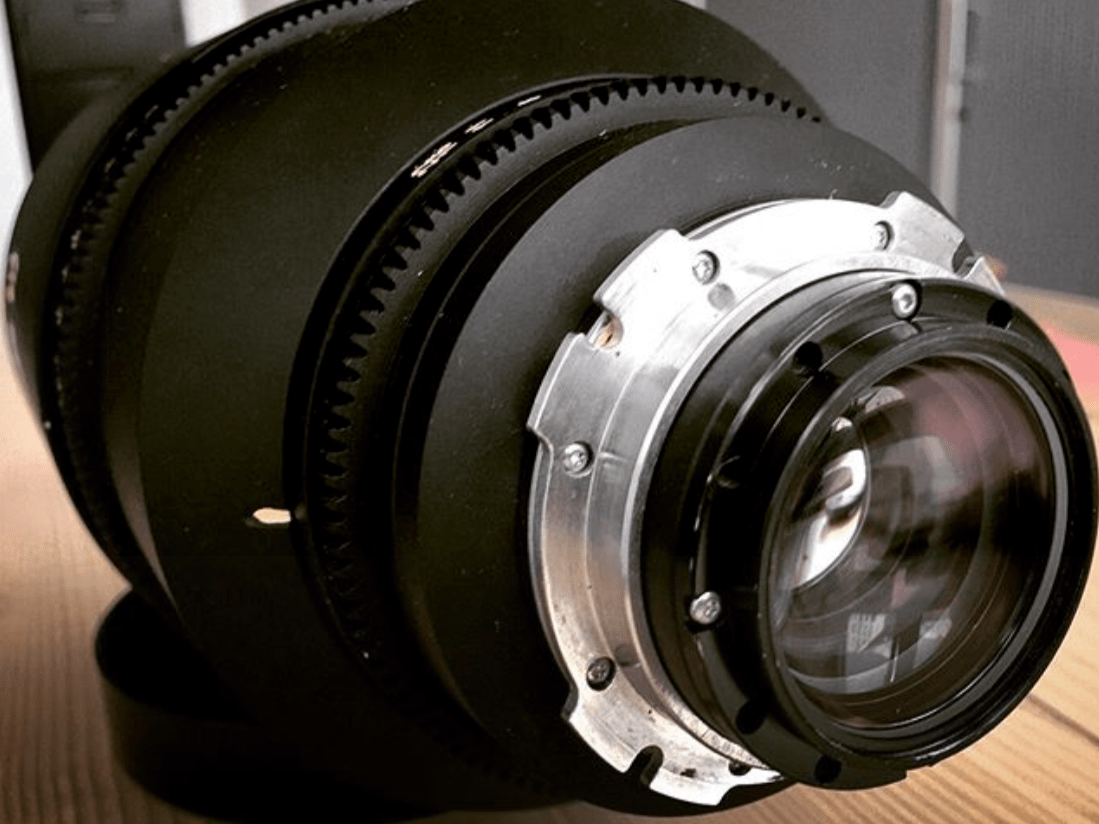

Detalle del elemento trasero del prototipo de una Glaswerk ONE

Un resumen rápido de las principales prestaciones de estos juegos sería el siguiente:

  • Tonos de piel extraordinariamente naturales
  • Cobertura de los formatos grandes más habituales
  • Gran calidad de imagen
  • Ausencia total del efecto zampabollos
  • Mecánica precisa con tolerancias estrictas
  • Juegos disponibles con monturas PL y LPL

Las Glaswerk One son ópticas con un elemento frontal anamórfico auténtico y una compresión horizontal 2x en todo el recorrido del foco, preparadas para cubrir el sensor de las ALEXA LF y ALEXA Mini LF en modo Open Gate Anamórfico (30,65 x 25,54mm). Todos los elementos cilíndricos están situados delante del diafragma.

El bokeh es suave y con forma ovalada uniforme desde el centro hasta los bordes, sin sobrecorrecciones esféricas. Los objetivos no contienen soportes que corrijan ni corten el paso de la luz. Esta clase de diseño no sólo previene los cambios de forma en el bokeh, sino que también evita grandes pérdidas de luminosidad en las esquinas de la imagen. La Función de Transferencia de la Modulación (MTF) muestra gran contraste en la totalidad de la imagen con distorsiones geométricas y pérdidas de luminosidad mínimas.

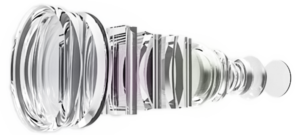

Glaswerk_Foto 12

Elementos ópticos

Tomemos como ejemplo del diseño óptico de las Glaswerk su 50mm T2,4. Nos encontramos con:

  • 18 elementos en 16 grupos
  • 4 elementos cilíndricos horizontales
  • 3 elementos cilíndricos verticales (para corregir el astigmatismo)
  • 2 elementos asféricos
  • 2 dobletes acromáticos
  • 17 palas de diafragma
FOTO 13

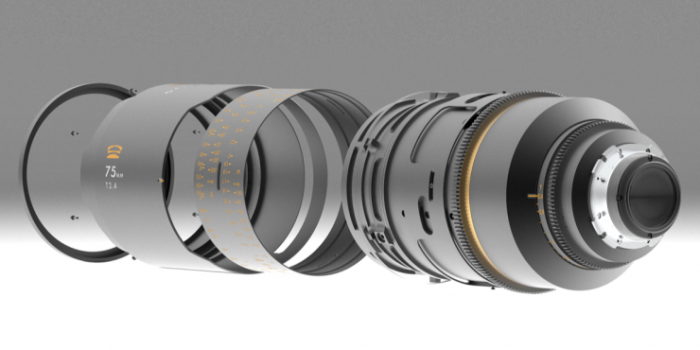

Elementos mecánicos

El fabricante ha prestado también especial atención a la estabilidad. Tal y como ocurre con el diseño óptico, la mecánica se basa en un desarrollo completamente nuevo. Los ingenieros mecánicos de la compañía tienen mucha experiencia en ópticas de litografía y en tecnología aeroespacial, de modo que han creado una carcasa extremadamente robusta y sólida con anodizado industrial.

El mantenimiento de estos juegos es sencillo y mínimo. Tanto el elemento frontal como el trasero son de fácil acceso. La mecánica libre de lubricantes asegura la funcionalidad plena con independencia de los cambios de temperatura y humedad. De hecho, una de sus prestaciones más reseñables es el excelso comportamiento y robustez en condiciones climáticas extremas.

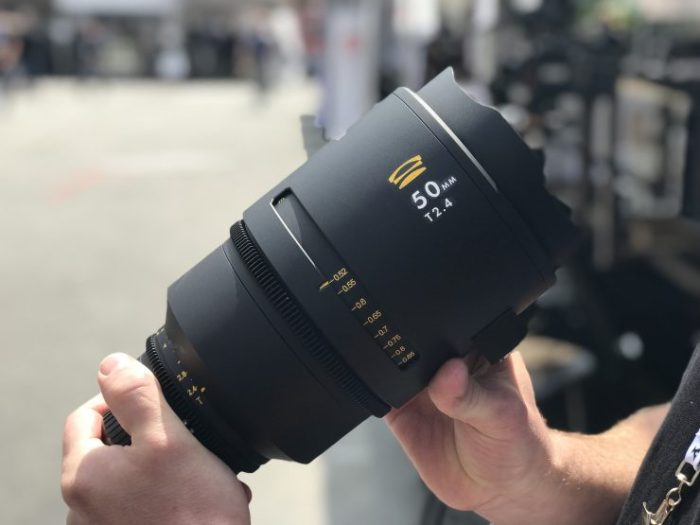

FOTO 14

¡Qué bonita eres!

La escala de enfoque se puede convertir muy rápidamente desde las unidades métricas a las imperiales –por si algún masoquista gusta de semejante tortura– en entornos limpios, sin que se necesite reajustar las ópticas.

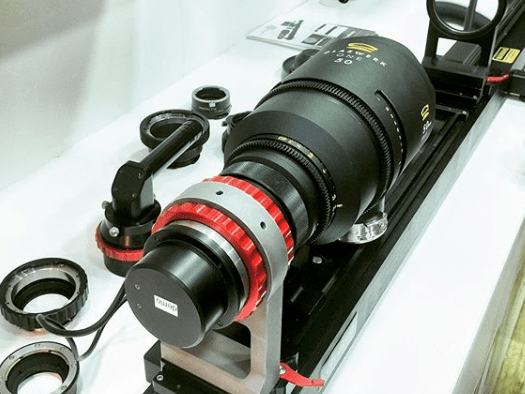

Glaswerk_Foto 15

Colimando…

¿De dónde han salido esos nuevos objetivos, se preguntará el lector? Pues de un grupo de antiguos ingenieros ópticos de Leitz (Leica) y de antiguos ingenieros mecánicos de Zeiss que han decidido colaborar para su propia marca. Las ópticas se desarrollan, fabrican y ensamblan por completo en Alemania.

Glaswerk_Foto 16

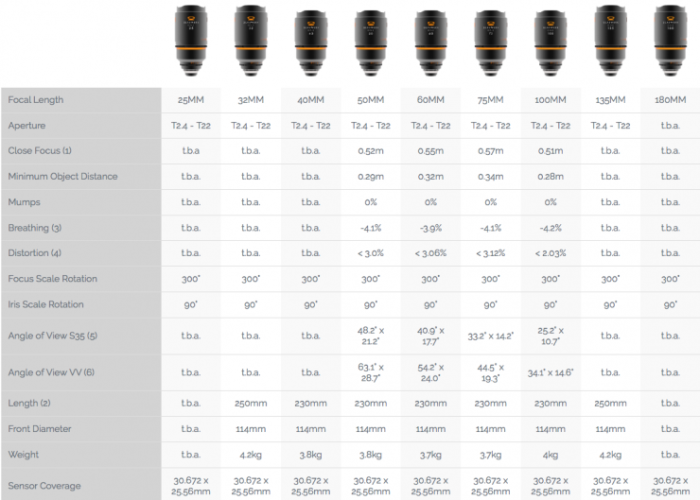

Tabla de prestaciones y características

Las 50mm, 60mm, 75mm y 100mm empezarán a entregarse el el primer trimestre de 2020. El resto comenzarán sus entregas a finales de ese año.

FOTO 17

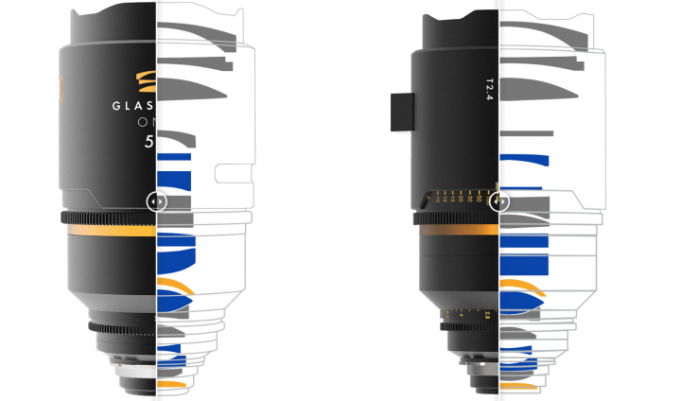

Representación de los elementos ópticos

Julio Gómez ACTV / MBKS

GenusTech ND Black Label


Al oir mencionar Black Label muchos recordamos con nostalgia los encargos de whisky Johnnie Walker cuando algún familiar subía a Andorra. Ignorante de mí pensaba que subían a esquiar y aprovechaban para comprar barato, pero visto lo visto los hay que también subían a esquiar en verano… Por eso nunca entendí lo de subir a Andorra para comprar un kilo de azúcar, tabaco y Toblerone. Yo siempre les comentaba que no veía que lo que me pudiese ahorrar en un kilo de azúcar salvase mi economía, hasta que me lo dejaron de preguntar, no fuese que les descubriera la fuga de capital organizada en autocares. Bueno, siempre he sido un poco inocente…

genus-ndfilterblacklabel1

En resumen, GenusTech nos presenta la nueva gama de filtros neutros para cámara, los ND Black Label, fabricados con el cristal Schott B270, el de más alta calidad. Estos filtros son multicapas utilizando un proceso patentado por el partner (H&Y) de Genus en la producción de la serie Black Label y el mejor fabricante japonés de revestimientos ND metálicos.

genus-ndfilterblacklabel2

Los filtros ND Black Label de GenusTech tienen una capa repelente de agua por ambas caras para incrementar la protección de la suciedad y los rasguños.

genus-ndfilterblacklabel3

Su proceso único de fabricación le confiere a los filtros una fidelidad de color y rendimiento espectral superiores.

genus-ndfilterblacklabel4

Los filtros ND Black Label expandirán tus opciones de exposición ayudándote a trabajar con la combinación de apertura de diafragma y velocidad de obturación que desees. La “nueva” cámara mirror-less de Sony, la a7 y descendientes, es en gran parte la culpable de la creación de filtros neutros de muy alta densidad; esta gran camarita alcanza una sensibilidad tan alta que permite utilizar ópticas “oscuras”, pero si aprovechamos las ópticas luminosas que tenemos de otras cámaras necesitamos reducir diafragmas.

La Sony A7s con el filtro Eclipse, también de Genus

La Sony a7s con el filtro Eclipse, también de Genus

Los filtros ND Black Label son una selección de gama de productos de los partners de Genus, donde se busca la mejor calidad al mejor precio.

ND400 ó ND2.6

ND400 ó ND2.6

Todos sabemos que los filtros de Densidad Neutra (ND, Neutral Density) se utilizan en fotografía para reducir la cantidad de luz que entra por las ópticas de las cámaras. Estos filtros de densidad neutra están clasificados por su densidad óptica, su correspondiente reducción en f-stop y su transmisión lumínica. Los números ND están expresados de dos formas, decimal o denominador. Cuando se utiliza la forma decimal ND, el número corresponde a la densidad óptica, y cuando se utiliza la forma denominador ND, el número corresponde al denominador de la cantidad fraccional de luz que pasa a través del filtro.

genus-ndfilterblacklabel6

genus-ndfilterblacklabel7

Recuerda, necesitas los filtros ND Black Label (etiqueta negra).

Alfons Grau – Director Gerente de Grau Luminotecnia

Filtros UV para cámara


Genus ha lanzado otro producto GenusTech al mercado; en esta ocasión os presentamos los filtros UV con aro roscado de 105 y 127mm, después irán produciendo otras medidas. Estos filtros UV son de la máxima calidad y superan con nota alta la comparación con la competencia. Un broadcaster europeo y otro asiático han realizado sus propias pruebas antes del lanzamiento del producto y se han pasado a los filtros UV MCR de GenusTech. Estos filtros protectores para ópticas de cámara son MRC, o sea Multi Resistance Coated (película protectora multi resistente), y también resistentes a los rasguños.

Con las dos medidas cubren la mayoría de ópticas HD ENG/EFP de 2/3″ que os listo a continuación.

Canon HD ENG/EFP lenses 105mm (P1)

HJ22ex7.6B IRSE A / IASE A

KJ13x6B KRSD

KJ21ex7.6B IRSE

KJ22ex7.6B IRSE / IASE

Filtro UV 105mm

Filtro UV 105mm

Fujinon  ENG/EFP lenses 127mm  (P0.75)

HA14x4.5BERM/BERD

HA22x7.3 BERM/BERD

HA42x9.7BERD

HA42x13.5BERD

ZA12x4.5BERM

ZA12x4.5BRM

Canon HD ENG/EFP lenses 127mm (P0.75)

HJ11ex4.7B IRSE/IASE

HJ14ex4.3B IRSE/IASE

HJ18ex28B IRSE A/IASE A

HJ21ex7.5B IRSE A/IASE A

HJ40x14B IASD-V

KJ10ex4.5B IRSE A

KJ13x6B KRSD

Filtro UV 127mm

Filtro UV 127mm

Alfons Grau – Director Gerente de Grau Luminotecnia

Klyp+ con mini ópticas para iPhone 5


Hace un año os presentábamos la funda Klyp de Manfrotto para el iPhone® 4 y 4S; después lanzaron al mercado la Klyp para iPhone® 5; ahora Klyp+ da el salto de calidad e incorpora un juego de mini ópticas para el iPhone® 5 y 5S.

manfrotto-klypplusmalabarista

La Klyp+ es una solución todo-en-uno para los usuarios del iPhone® 5/5S que desean captar buenas imágenes. La innovadora funda protectora fotográfica es la base de todo el sistema Klyp+: un juego de tres ópticas, una nueva antorcha LED y un adaptador a trípode. La funda no sólo protege el iPhone® de las caidas y roturas, sino que funciona como un sistema de conexión en el cual se enroscan las ópticas y se deslizan la antorcha y el adaptador a trípode.

La Klyp+ y sus accesorios: Antorcha LED, adaptador a trípode y juego de ópticas

La Klyp+ y sus accesorios: Antorcha LED, adaptador a trípode y juego de ópticas

La experiencia del usuario queda realzada por la aplicación Klypapp+ (€0,89), una nueva versión de la Klypapp (gratuita), el software perfecto para la Klyp+ y sus accesorios. Junto con la función “clap&shoot” (claqueta&acción) vienen las de foco y exposición manual, filtros, marcos, marcas de agua, y finalmente, efectos de time lapse y stop motion.

La funda viene con una correa adicional para ofrecer la máxima seguridad mientras capturas fotos o vídeos, y un apoyo como soporte básico; tanto la correa como el apoyo están disponibles en cuatro colores: blanco, negro, rosa y rojo antracita.

Por primera vez Manfrotto presenta como accesorio un juego de tres ópticas intercambiables: retrato, paisaje y ojo de pez. Los usuarios la cámara del iPhone® podrán hacer fotos desde otra perspectiva.

Por último la mini antorcha LED nos ofrece imágenes más luminosas garantizando un color óptimo en cualquier situación. Tiene soporte propio con adaptador de 1/4″ para trípode.

Hay 6 configuraciones posibles de la funda Klyp+:

  • Funda fotográfica en 4 combinaciones de color
  • Accesorio para antorcha y trípode
  • Tres ópticas
  • Kit antorcha y trípode (a partir de enero 2014)
  • Kit tres ópticas (a partir de enero 2014)
  • Kit foto DeLuxe (a partir de enero 2014)

Alfons Grau – Director Gerente de Grau Luminotecnia

TuttoGrau: limpieza cámara, óptica y sensor


Sé que os dije que el próximo miércoles subiríamos el nuevo vídeo de esta “segunda temporada”, pero no hemos podido esperar más, no sea que os toméis en serio lo de la fiesta del trabajo…

Pués estábamos rondando por Sonimag y a Álvaro Gómez de Luque se le ocurrió decir, “¿cuándo saldré en un Tutto?”, a lo que Pol y Julio respondieron al unísono “esta noche podríamos grabar uno”; la lógica se impuso y no se grabó esa misma noche pero sí el viernes (y el sábado, de propina). Así que teníamos a Julio, Pol y Álvaro haciendo de las suyas por el local de Grau, delante de la cámara, a Germán Rubies de cámara y a los demás de claca.

Ya no hay marcha atrás, que tiemblen los sensores

Ya no hay marcha atrás, que tiemblen los sensores

Ya podéis vernos en nuestros canales de Vimeo y Youtube

Sinopsis: TuttoGrau – Capítulo 12º

Julio esta vez viajó en AVE, porque el rollo de las maletas ya no colaba, y ni Pol ni yo queríamos cargar con él, aunque cada vez pese menos. En este capítulo demostramos que nadie limpia bien su cámara, nadie…

TuttoGrau – Capítulo 12º – Limpieza de cámara, óptica y sensor

TuttoGrau enseña, TuttoGrau entretiene, y yo os digo contento hasta la semana que viene… La verdad es que este tuttorial puede que sea el más práctico y popular, de todos los que hemos hecho hasta ahora, para muchos fotógrafos y camarógrafos. Sencillamente, nos vimos incapaces de reducirlo a tres minutos (como casi siempre) pero sus doce minutos son muy didácticos y, me atrevería a decir que, imprescindibles. Después de este vídeo todos sabremos cómo se limpia una cámara y sus partes, especialmente en sensor, y la óptica.

Os invitamos a seguir a TuttoGrau en Twitter y Facebook, dónde vamos colgando fotos y contando anécdotas de los distintos rodajes. Asímismo en Facebook podéis participar en foros y aportar ideas para próximos tutoriales.

Alfons Grau – Director Gerente de Grau Luminotecnia

Checking… ópticas


Como os veo muy aburridos os dejo este enlace al blog de Directordefotografía.com, cómo no, con un extenso post sobre el uso, chequeo y mantenimiento de las ópticas, by Gabi Garcia.

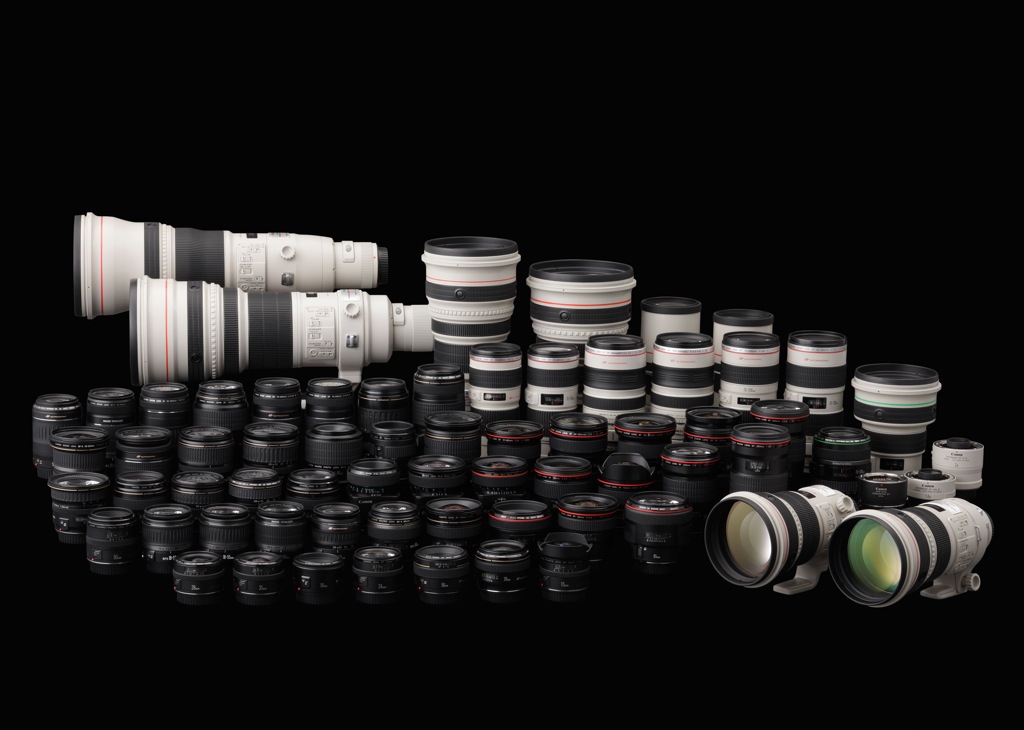

Resultado búsqueda imágenes “óptica cine” en Google

Enlace al post de las ópticas

Alfons Grau – Director Gerente de Grau Luminotecnia

NAB: Canon C500, 1DC… y ¿C100?


Hoy empieza la feria NAB de Las Vegas y como todavía están durmiendo vamos a avanzar lo que Canon ya anunció que presentaría el pasado jueves. Digamos que este 2012 Canon está que se sale y no ha parado, ni parará de presentar novedades de su gama Cinema EOS.

Para empezar presentará un prototipo de la C500, hermana mayor de la C300, que estará en el mercado la segunda mitad de este año. Como rasgos principales destacamos: Grabación 4K, sensor S35 de 8,85 megapíxeles, salida RAW, operativa de 1 a 60 fps…

Cinema EOS C500 (con 2 salidas 3G-SDI)

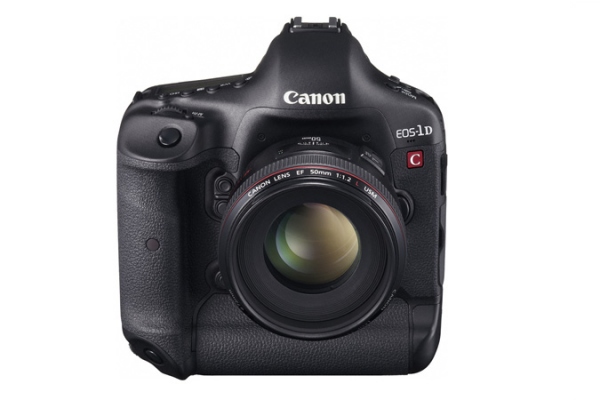

También podremos contemplar la “super” DSLR, la EOS 1D C, que también hace fotos como las demás DSLR. Pero como aquí hemos venido a hablar de cine, vamos a mencionar sus principales cualidades en movimiento: Grabación 4K a 24 fps y hasta 50/60 fps en Full HD, sensor Full frame 35 recortable a S35, ISO 100 hasta 25.600 en modo vídeo, salida limpia HDMI, sin anular el LCD de la propia cámara al conectar un monitor externo…

EOS 1D C, de Cinema

No se vayan todavía, también presentará cuatro nuevas ópticas zoom 4K de cine compatibles con sensores S35, el  15.5-47mm T2.8 y el 30-105mm T2.8, ambos en las dos versiones de montura, EF y PL.

Objetivo zoom Cinema 15.5-47mm T2.8 con montura EF

Si queréis ampliar información de todas las novedades de Canon para la feria NAB, Julio Gómez os lo explica en su blog; en el post que os enlazo va actualizando datos y respondiendo dudas.

http://juliogm.wordpress.com/2012/04/12/canon-anuncia-sus-nuevas-camaras-en-4k-la-eos-1d-c-y-la-cinema-eos-c500ue-se-trataba/

Y un monitor 4K Canon de 30″… y se rumorea que una Cinema EOS inferior a la C300 que algunos ya han bautizado como C100… Bueno, supongo que durante el día de hoy ya sabremos más; esta semana va a ser apasionante.

Alfons Grau – Director Gerente de Grau Luminotecnia
