Kosmos, el Fresnel de Velvet


En un año sin eventos para enseñar novedades y con visitas restringidas Velvet presenta el Kosmos puerta a puerta, como a nosotros nos gusta, con mascarilla pero con muchas ganas de volver a veros a tod@s.

El diseño del Kosmos es ADN Velvet

Tras el éxito de los Light, Power y Mini, y después de introducir el 2018 los Evo Color, su primera línea de paneles RGB, todos ellos paneles planos matriciales de LED, por fin han creado el Kosmos 400 Color, su primer proyector de haz variable con tecnología COB LED 360W de 5 colores RGB+W+CW y con lente Fresnel de verdad, 300mm de puro vidrio borosilicato. Su haz de luz variable va desde el spot de 13º hasta el flood de 56º. Como bien sabéis Velvet siempre está innovando y con el Kosmos no podía ser menos. ¿En qué ha innovado? En su sistema de foco y en su sistema de refrigeración.

La lente Fresnel de 300mm de auténtico borosilicato

El foco: Puestos a hacer un proyector focalizable y viendo que los nuevos proyectores son cada vez más inteligentes, ha apostado por prescindir del cambio de ángulo del haz mecánico. Los proyectores Fresnel Kosmos están constituidos por un robusto y muy compacto bloque electro-mecánico que se desplaza mediante un servomotor steeper de alta precisión, dentro de la cubierta externa compuesta por una única pieza de aluminio extraída de molde. El bloque interno alberga el COB (chip on board) cerámico con su sistema óptico, el sistema de refrigeración, el circuito de drivers de los LEDs, el circuito de alimentación AC-DC y el ventilador ultrasilencioso. Todo este bloque interno está protegido por tapas de aluminio especialmente diseñadas para desplazarse longitudinalmente sobre dos robustas guías lineales. Esto permite al operador/a cambiar el haz desde la consola o la app Velvet Goya sin tener que acceder al proyector cuando éste ya esté colgado. Sí, ya sé, cuantas más opciones creativas, más incertidumbre a la hora de decidir, pero ya puestos a definir el dimmer, el tono o color y su saturación, porqué no tener opción de crear una luz más dura o más envolvente desde la consola; o porqué no en una escena dramática poder ir variando la luz a más dura sin tener que cortar la toma. Todo son herramientas para facilitar el trabajo al iluminador/a y dar alas al Director/a de Fotografía (aunque las dos cosas juntas parezcan incompatibles). Tranquil@s, también se puede variar el foco localmente desde su display de control intuitivo. Y claro está, los límites del haz pueden ser memorizables y programables tanto en local como en remoto. Con visualización en pantalla táctil TFT full color del parámetro numérico del ángulo del haz.

Kosmos 400, TODO controlado

La refrigeración: Para empezar, cuanto menos calor generas menos necesitas refrigerar; aun y así todos los Fresnels LED “gordos” necesitan refrigeración forzada al ser el COB de LEDs un punto de calor concentrado y con una parábola que dificulta aun más la corriente de aire por convección. Es por ello que Velvet, puestos a refrigerar con ventilador, ha partido de dos bases. Por un lado en el Kosmos Color el COB se monta sobre un substrato cerámico especial, lo que permite prescindir de la capa aislante y con ello conseguir un incremento de la transferencia térmica de más del 30%, lo que mejora enormemente las condiciones de trabajo de los LEDs y con ello su eficiencia y vida útil. Por otro lado combinan la refrigeración mecánica del ventilador con la del circuito con un líquido de alta conductividad térmica; debajo del radiador se encuentra un ventilador de muy bajo nivel sonoro, que aprovecha y potencia la convección natural.

Hablando de refrigeración, y ese ruido que tanto molesta al sonidista, el Kosmos tiene 3 niveles de refrigeración, todos ellos pensados para proteger al máximo el COB de LEDs, que se pueden seleccionar en modo local o remoto. En cualquier modo seleccionado, el procesador electrónico, según los datos recabados por sus 3 sensores de temperatura (COB, driver, CPU), siempre protegerá la integridad del LED y de la electrónica.

  • Modo Silencio: La velocidad del ventilador actúa según la temperatura del LED; la máxima potencia lumínica puede verse reducida para protección del LED (el preferido del/la sonidista)
  • Modo Dinámico: La velocidad del ventilador actúa según la temperatura del LED con prioridad a máxima potencia lumínica
  • Modo Full Speed: el ventilador siempre funciona a su máxima potencia (y el/la sonidista que espabile)

El Kosmos 400 Color incorpora un COB diseñado especialmente por los ingenieros de Velvet y fabricados expresamente. Cada COB alberga 5 tipos de LED (RGB + White + Cool White) montados con una distancia entre ellos de apenas 0,5mm y con una especial distribución espacial para conseguir la perfecta mezcla homogénea de sus respectivos haces de luz. Por si fuese poco se puede recalibrar con gran precisión el punto de blanco con el paso de los años, mediante actualización de firmware.

¿Pensabas que te lo iba a enseñar?

El Kosmos 400 Color tiene una colorimetría espectacular con una temperatura de color que va desde los 2.500K hasta los 10.000K, y además ofrece corrección verde/magenta en el modo CTT.

La tabla fotométrica del Kosmos 400 Color es impresionante

El Kosmos 400 Color nos entrega en luz día y a 5m de distancia 7.000 Lux en spot 13º y 1.700 Lux en posición flood 50º (abre hasta 56º, pero 50º es la medida más común para comparativas).

TLCI en incandescencia y luz día

Sí, sí, tranquil@s, además de color tiene sus efectos; ahora entro al trapo con sus modos de trabajo, que son 5:

  • CTT con ajuste de la Temperatura de Color desde 2.500K hasta 10.000K, ajuste del canal verde/magenta de 0 a 100 y atenuación de 0 a 100.
  • HSI con ajuste del tono (Hue), Saturación e Intensidad. Además se puede seleccionar cualquier temperatura de color y mediante la aportación de mayor o menor saturación que afecte de forma diferente al tono seleccionado.
  • RGB con ajuste independiente de cada canal de color, R, G y B. También se puede seleccionar cualquier temperatura de color y mediante la aportación de mayor o menor saturación que afecte de forma diferente al color seleccionado.
  • GELS se pueden seleccionar diferentes emulaciones de filtros de gelatina CCT y Color.
  • EFFECTS se pueden seleccionar diferentes efectos pre-configurados como: Fuego, Strobo, Policía, Pulso, TV, Discoteca, etc.

Además del control local y por su app Velvet Goya, el Kosmos permite su control remoto por DMX-RDM con conectores XLR5, Ethernet Art-Net con conector RJ45, y Wireless WiFi y Bluetooth.

¿Y el IP? Como siempre en Velvet tienen cuidado de sus proyectores para que puedas trabajar sin preocuparte de las condiciones de rodaje; un IP30 para el Kosmos está muy bien considerando que es un proyector con ventilador. Por la parte frontal, la lente Fresnel se monta sobre una junta tórica estanca para proteger el COB de LEDs. Por la parte trasera se monta una junta de goma que protege los circuitos electrónicos del panel de control y alimentación. En la parte inferior se aloja un filtro desmontable para facilitar la entrada al ventilador de aire limpio y así evitar la entrada de polvo.

¿Para que quiero color si yo siempre trabajo con bicolor? Para los puristas del blanco Velvet también ha desarrollado el Kosmos 400 Bicolor con corrección del verde/magenta, el cual nos da casi un 20% más de rendimiento.

Control Kosmos Bicolor

Ya sea que te decidas por un Kosmos Color o Bicolor necesitarás viseras de 4 hojas metálicas; éstas se montan en el proyector con doble anclaje, mecánico y magnético, y tienen 2 puntos de amarre superior e inferior para la eslinga de seguridad.

¡Listo para rodar!

NO SE VAYAN TODAVÍA… Y para setiembre-octubre han prometido el lanzamiento del Kosmos 200 Color, con lente de verdad de vidrio borosilicato de 200mm y prestaciones espectaculares.

Para más información podéis acceder a nuestra sección de catálogos y abrir los referentes a la marca Velvet. También podéis ir a nuestro canal youtube que vamos actualizando con nuevos vídeos más o menos interesantes, pero hechos con mucho cariño.

Alfons Grau – Director Gerente de Grau Luminotecnia

Boa y Pitón, los LEDs más enrollados


En el mundo del LED todo está inventado… pero sólo lo parece, siempre le podemos dar una vuelta más, o más bien retorcerlo. Esto es lo que han hecho en Ruby Light con sus serpientes LED Boa y Pitón (Python). La referencia a las serpientes no sólo la adopta por su forma estirada y enrollada, también viene dada por su difusor grid cloth con formas irregulares o arrugadas que le confiere una difusión rota como si la luz de los LEDs se rompiera al atravesar la piel vieja abandonada por la serpiente.

Piel de serpiente

La Boa es el gadget de todo Director de Fotografía y Gaffer como recurso de una luz bicolor para un rincón, una cara, o para ponerlo en un ascensor, vehículo o cualquier lugar donde no podamos montar grip. Las Boa están disponibles en tres tamaños, de 60cm, 120cm y 240cm, con un ancho de 5cm y potencias de 26W, 52W y 104W respectivamente; todo esto en bicolor desde 2500K hasta 5750K y unos tonos y textura de piel impresionantes. Las serpientes LED bicolor van en un kit que incluye en una mochila la propia Boa, con control, alimentador, cable D-Tap para baterías, difusor seda, difusor dome, camisa negra y aro aluminio dulce con velcro para fijar una forma concreta o un círculo.

Boa montada como ringlite durante el rodaje de Voces *

Además de su luz agradable las Boa tienen otras ventajas que las hacen imprescindibles en un rodaje, pueden enrollarse en un trípode y con su base imantada se agarran a una espada ceferino o cualquier superficie metálica ya sea una estantería, un marco de una puerta, un rincón interior o exterior de un vehículo, en el mobiliario de una casa u oficina… todo ello sin necesidad de un montaje de grip que ocupa espacio; además el difusor de seda también se adhiere por su superficie imantada, al igual que el difusor dome. Los difusores se pueden montar independientes o combinados dependiendo del grado de difusión que queramos. La camisa negra, también imantada, actúa como bandera para recortar la luz no deseada. Todo ello sin generar el fastidioso ruido del velcro.

La Boa en la puerta del ascensor durante un evento en Aluzine

Al no tener rigidez Ruby Light ha puesto una base de velcro entre las bandas imantadas de tal forma que con su guía de aluminio dulce podemos darle una forma concreta o montarla en la cámara como si fuese un ringlite. ¿Que más queremos para una luz LED tan enrrolada que cabe en una pequeña mochila? Pues las Boa se pueden enlazar entre ellas hasta alcanzar una longitud máxima de 360cm y ser controladas por un mismo controlador.

Mi Boa enlazada con la Pitón de Marc en el pasado MicroSalón

Y claro, si descubres un filón lo exprimes; es por ello que ahora Ruby Light también ha lanzado al mercado las Pitón (Python) que son como las Boa, pero con doble ancho. Las Pitón añaden la característica de poder doblarse por la mitad para dar luz los 360º utilizando la anchura de las Boa. Las Pitón de momento están disponibles en dos tamaños, de 60cm y 120cm, con un ancho de 10cm y potencias de 2x26W y 2x52W respectivamente.

La Pitón enrollada y la Boa estirada, en Iluminaciones Cinetel

Ambas serpientes LED también sirven para perfilar líneas, ya sean círculos en ojos, rectas o curvas en coches y motos, o resaltar reflejos en bodegones o arquitectura. Todo un mundo “reptilíneo” de luz bicolor.

Boa LED vs Softube LED: ¿Rivales o complementarios? (en Mad Crew)

Para más información podéis acceder a nuestra sección de catálogos y abrir los referentes a la marca Ruby Light. También podéis ir a nuestro canal de youtube que vamos actualizando con nuevos vídeos TuttoGrau y MicroTutto más o menos interesantes, pero hechos con mucho cariño.

Observando la Boa en Kilowatios Luz

* Gracias por las fotos cedidas de la Boa durante el rodaje de Voces. Director: Ángel Gómez. Director de Fotografía: Pablo Rosso (AEC).

Alfons Grau – Director Gerente de Grau Luminotecnia

Tubos Alta, máxima potencia LED


Con la moda de los tubos no hay quien acabe, y es que cada vez hay más opciones y calidades; la verdad es que todos los tubos del mercado tienen su qué. Ledgo también presenta su opción sobre el terreno profesional dando a conocer los tubos Alta con la máxima potencia del mercado. Y sí, además de toquetearlos en la oficina, y hasta grabar un TuttoGrau, me he traído un tubo a casa para poder escribir este post.

Rodando el MicroTutto con Toni Nen

Algunos diréis que no será para tanto, pero la verdad es que sí que es para tanto. Alta tiene tres tamaños de tubos RGBWW, el de 2’ con 80W (5x80W), el de 4’ con 120W (5x120W) y el de 6’ con 140W (5x140W); y claro, tanta potencia LED dentro de un tubo T14 necesita ventilador… pero tranquilos, no hay problema, estos tubos tienen tres modos de ventilación y rendimiento, Boost con ventilador y rendimiento 100%, Silent sin ventilación y rendimiento 40% (que viene a ser la potencia máxima que entrega la competencia), y Normal con rendimiento 70% activándose el ventilador a pocas revoluciones. Realmente los tubos Alta han sido pensados para iluminar dado su rendimiento, pero también se pueden utilizar para la escenografía; teniendo en cuenta que los tubos en escena van a pasar de moda y siempre vamos a necesitar iluminación para crear ambiente, creo que Ledgo ha acertado con su decisión.

1, 2 ó 4 tubos

Todos los tubos tienen dimmer manual, DMX, 2.4G y WiFi para la aplicación Ledgo, de la cual hablaré luego. Esto me lleva a introducir el emisor WiFi A30 con un alcance de 100 metros, que nos permite conectar hasta 512 aparatos Ledgo bicolor y RGB, y soporta señal 2.4G y DMX. Este transmisor puede alimentarse a red o con una pequeña batería NP-F.

Emisor WiFi A30

Volvamos a los tubos Alta (potencia); para empezar tienen un detalle para despistados como yo que me encanta, el manual de instrucciones viene impreso en la trasera y dentro de la cápsula protectora transparente que envuelve todo el tubo. También el fabricante tiene el detalle, que con los tubos se agradece especialmente, de entregarlos con el alimentador, su pinza y su bolsa acolchada (con capacidad para dos tubos); esto aunque parezca una tontería, es muy importante especialmente para los tubos de 120cm y 180cm puesto que no hay en el mercado maletas de este tamaño, y si añadimos que Ledgo además ofrece maletas con ruedas para kits de 4 unidades en los 3 formatos de tubos, ya no podemos pedirle más.

Bolsas y maletas para todos los tubos

A pesar de que los tubos se alimentan a red, los Alta 80C y Alta 120C también funcionan con baterías de 26V externas con un rendimiento increíble; el tubo pequeño de 2’ funciona a 24V y con las baterías sigue dando un rendimiento del 100% y una autonomía de 100 minutos, y el tubo mediano de 4’ aunque funcione con 48V cuando va a baterías de 26V sigue dando un rendimiento del 100% con una autonomía de 80 minutos. Vista la autonomía de los tubos Alta y su gran rendimiento que os mostraré más abajo, podréis entender porqué el fabricante ha descartado las baterías integradas; estos tubos tienen una potencia de 4 a 5 veces superior a los tubos de la competencia con batería integrada.

*Debemos tener en cuenta que el mercado de baterías de 26V es diverso habiendo fabricantes que entregan por el conector D-Tap 12V, otros 26V y otros “nada”; aquí es donde recomendamos un plato adaptador V-Lock con salida D-Tap para poder obtener los 26V trabajemos con la marca que trabajemos.

Alimentado a batería

Veamos el rendimiento de los tubos Alta, en modos Normal y Boost, a 5600K.

  • Tubo 2′ de 80W nos entrega en modo Boost 1620 Lux a 1 metro, 418 a 2m y 194 a 3m; en modo Normal 893 Lux a 1 metro, 237 a 2m y 108 a 3m
  • Tubo 4′ de 120W nos entrega en modo Boost 2334 Lux a 1 metro, 327 a 3m y 132 a 5m; en modo Normal 1589 Lux a 1 metro, 236 a 3m y 97 a 5m
  • Tubo 6′ de 180W nos entrega en modo Boost 2670 Lux a 1 metro, 389 a 3m y 161 a 5m; en modo Normal 2004 Lux a 1 metro, 291 a 3m y 120 a 5m

Alta 80C, 120C y 180C

¿Cómo funcionan estos tubos y todos sus modos? Para empezar la evolución de los proyectores y paneles LED hace que muchos fabricantes hayan pasado directamente a desarrollar versiones RGBetc para sacar los blancos bicolor más puros. Los Altas on RGBWW, o sea tecnología de 5 LEDs, y nos dan en modo bicolor desde 2700K hasta 7500K con un TLCI de 98.

El control de ajustes es simple e intuitivo con cuatro botones de acceso directo, uno de menú, uno de bloqueo y el interruptor en la parte frontal, además de los dos botones de dimmer y función en el lateral de control. En el lateral de control, además de los dos botones anteriormente mencionados tenemos el conector USB para actualizaciones y el mini conector DMX.

Control frontal con display

  • Modo CCT: Bicolor desde 2700K hasta 7500K y dimmer
  • Modo HSI: Color con la rueda de 0º hasta 360º, control de saturación y dimmer
  • Modo GEL: Doble CTB, Full CTB, 1/2 CTB, 1/4 CTB, 1/8 CTB, doble CTO, full CTO, 1/2 CTO, 1/4 CTO, 1/8 CTO, azul 15, 30, 60 y 90, cian 07, 15, 30, 60 y 90, verde 15, 30, 60 y 90, amarillo 15, 30, 60 y 90, rojo 15, 30, 60 y 90, magenta 15, 30, 60 y 90, rosa 15, 30, 60 y 90, y para acabar lavanda 15, 30, 60 y 90. Control 3200K y 5600K, y dimmer
  • Modo EFFECT: Efectos especiales básicos: coche policía en modo simple, doble, triple y cuádruple; llama en modo cálido, neutro y frío, además del control de frecuencia; flash con control de frecuencia; S.O.S; tormenta en modo 1, 2 y 3; y ciclo de colores con control de frecuencia y saturación. Todos los efectos con dimmer
  • Menú: Con este botón podemos seleccionar el modo de luz: Boost, alto rendimiento con ventilador; Normal, rendimiento medio con ventilador silencioso; Silent, rendimiento bajo SIN ventilador. Además en menú podremos seleccionar el canal DMX que asignaremos al tubo
  • Lock: Pulsamos tres segundos este botón y bloqueamos para no modificar la configuración por accidente

Control lateral y conector mini DMX

En el apartado accesorios podemos contar para todos los modelos con visera y eggcrate plegables (recomendado), pinza con espárrago para 1, 2 ó 4 tubos, cables para alimentación baterías (para modelos 80C y 120C), arneses para alimentar 2 ó 4 tubos, splitter-adaptador DMX, bolsa acolchada para 2 tubos (incluida con cada tubo) y maletas para 4 tubos para todos los modelos.

Alta 80C con visera y eggcrate

¿Y la app? Pues resulta que la aplicación de Ledgo cada día es más interesante e intuitiva. Podemos crear grupos, escenas y guardar nuestros preferidos, controlar monocolor, bicolor, espectro completo (bicolor con verde-magenta) y RGB.

Para más información podéis acceder a nuestra sección de catálogos y abrir los referentes a la marca Ledgo. También podéis ir a nuestro canal Youtube y ver nuestro  MicroTutto sobre los Alta y muchos otros actualizados.

¿Alguien tiene dudas?

Alfons Grau – Director Gerente de Grau Luminotecnia

Cineroid, más Color, más Flexible


Cineroid sigue evolucionando para mejorar el producto existente y al mismo tiempo desarrollando paneles nuevos. Con los años ha conseguido ser una marca de referencia en el mercado de la iluminación y siempre ha respondido a las averías surgidas debido al trato recibido, no es que los usuarios seáis unos manazas, simplemente un panel “flexible” sufre muchísimo más estrés que uno rígido. Hombre, algunas averías se debían a que literalmente los paneles venían plegados como una servilleta, pero afortunadamente esos eran casos puntuales. La verdad es que todos los paneles Flexible con alguna línea averiada se mandan a fábrica y se reparan estén en garantía o no.

Nueva serigrafía en los paneles

Empecemos con la mejora de producto, ahora la nueva generación de los paneles Flexible de Cineroid vienen con una etiqueta dorada, la cual quiere decir que el panel es más resistente a la manipulación a la que lo sometemos al “retorcerlo”. Al ser un producto con tanta demanda hay más 1.000 unidades en el mercado español, por lo tanto la introducción de los paneles con la etiqueta dorada será progresiva y estos irán sustituyendo al stock de los últimos 3 de las empresas de alquiler.

FL = Flexible; CFL = Flexible Color

Cineroid es ahora más Flexible y más Color con el lanzamiento del tres modelos nuevos de paneles, el CFL400 RGBWA de 60W y 25x25cm, el CFL800 RGBWA de 120W y 50x25cm, y el hermano mayor CFL1600 RGBWA de 240W y 100x25cm. Evidentemente todos estos nuevos paneles ya llevan la etiqueta dorada que los cataloga como más resistentes. No olvidemos que estos paneles se pueden mojar y al igual que los modelos Color ultraligeros (rígidos) les acompaña un control de mano integral que incorpora el DMX, el V-Lock y el cargador para baterías, siendo en el caso del CFL1600 con doble batería V-Lock por su gran consumo de 240W.

Carlos con el Flexible Color 1600 de 240W

El panel Flexible Color, al igual que el Color, incorpora una tecnología de 5 LEDs, Red+Green+Blue+White+Amber, con la característica de que hay un 50% más de LEDs rojos, para dar la mejor calidad de luz en la gestión de blancos, puesto que el blanco se puede gestionar desde el RGB y desde el CCT; su modo CCT bicolor va desde 2700K hasta 6500K.

Modelos 50x25cm: Izquierda arriba Flexible Bicolor, abajo Flexible Color y derecha Color

El control del panel Flexible Color lleva integrado el V-Lock con salida D-Tap, y la función de cargador para la batería externa; además al ser DMX lleva las entradas y salidas tanto en XLR5 como en RJ45, y una salida USB de 5V DC para alimentación de la antena para el wireless DMX (no incluida). También dispone de pantalla LCD color de 2,7″ y 6 botones “preset” para que guardemos nuestros ajustes preferidos; además disponemos de la rueda-pulsador “setting” y la rueda “%” con sus respectivos botones de bloqueo, y los botones “mode” y “enter/exit”. Dispone de 5 modos: CCT, RGB, Hue/Saturación, Efectos, Efectos del usuario y además el apartado System Set.

  • Modo CCT: Este es la función bicolor para ajuste de temperatura de color (rueda-pulsador setting) desde 2700K hasta 6500K, y el ajuste lineal de dimmer de 0 a 100% (rueda %)
  • Modo RGB: Este es el más apasionante por todo lo que puede hacer y su gran pantalla nos permite ver en todo momento por donde estamos navegando, y es muy intuitiva; con la rueda “setting” te vas moviendo por la pantalla y pulsando la rueda entras en el submenú. Nos muestra en grande el color seleccionado y su nivel luz o dimmer, debajo 12 colores básicos, seguida por las barras RGB y el porcentaje de blanco, también con que temperatura de color podemos trabajar los colores (desde 2700K hasta 6500K), y también podemos acceder al histórico de colores que hemos estado utilizando
  • Modo Hue/Saturación: Aquí atacamos al color desde otro punto de vista; sigue mostrándonos el color con su nivel de luz y debajo los 12 colores básicos, para a continuación mostrarnos el Hue, o como lo conocemos popularmente la rueda de colores, y su saturación; desde este modo también podemos acceder al histórico de colores
  • Modo Efectos: Actualmente hay 6 efectos: tormenta, night club, fuego, UV, luz de luna y ciclo RGB
  • Efectos del usuario: La imaginación al poder…
  • System Set: Aquí podéis hacer las actualizaciones (mediante el USB), entrar datos, seleccionar 4 modos de DMX (2, 3, 4 ó 6 canales por aparato), asignar canales y sincronizar máster y esclavos. También encontraréis información del aparato y la fecha de su última actualización

El control del nuevo CFL1600 con dos V-Lock en la IBC

Para más información podéis acceder a nuestra sección de catálogos y abrir los referentes a la marca Cineroid.

Alfons Grau – Director Gerente de Grau Luminotecnia

Competición Internacional de Iluminación dedolight


Nos complace anunciar que llega la segunda edición de la Competición Internacional de Iluminación de dedolight.

Tres años después de haberse celebrado la primera, con más de 250 participantes de todo el mundo, Dedo Weigert vuelve a hacer un llamamiento a profesionales, aficionados, estudiantes y profesores a participar y demostrar su potencial.

Bajo el lema “Let us learn from each other”, la competición se centra en el poder del aprendizaje y los beneficios de compartir conocimientos entre profesionales, especialistas y principiantes. La iluminación abarca muchos aspectos, ya que la luz se puede obtener o crear de muchas maneras, por eso es importante ver distintas perspectivas y puntos de vista.

Con esta competición, dedolight quiere motivaros a que compartáis vuestros conocimientos y trucos de iluminación de la forma más sorprendente y creativa posible. Aprender los unos de los otros siempre ayuda a crecer.

Os podéis registrar como participantes hasta finales de este mes de octubre. ¡¡¡CORRED!!!

BASES DE PARTICIPACIÓN

1. ¿Quién puede participar?

TODOS, desde experimentados Directores de Fotografía, Iluminadores, Gaffers, Fotógrafos, Videógrafos, Estudiantes, Profesores y Aficionados, absolutamente TODOS. De forma individual o colectiva, desde una Productora o una Escuela de Cine, TODOS sois bienvenidos.

Cada tutorial será considerado para el premio, ya sea realizado por un autor individual o un grupo.

2. ¿Cómo puedo participar?

Si estáis en España (península) podéis registraros enviándonos un correo a dedolight@grauluminotecnia.com, poniendo como asunto “Concurso Internacional dedolight”. Además, podéis usar este mismo correo para que os facilitemos información y os resolvamos dudas.

Si estáis en cualquier otro país debéis dirigiros a vuestro representante “participante” de dedolight o realizar la consulta en la página oficial de Dedo Weigert Film.

Os cederemos un kit dedolight durante una semana para que podáis realizar vuestro tutorial; si necesitáis más días lo podemos acordar según disponibilidad de fechas.

*Grau Luminotecnia se reserva el derecho de pedir depósito o rechazar la colaboración.

3. ¿Cuándo?

La competición empieza en enero y termina en abril de 2020, pero podéis empezar a inscribiros desde hoy mismo para escoger las mejores fechas y garantizaros un kit dentro del plazo seleccionado. Al realizar la inscripción debéis poner las fechas en las que os gustaría disponer del kit dedolight.

La fecha límite para subir el vídeo es el 30 de abril de 2020.

4. El vídeo

El material que se debe entregar para participar en el concurso es un vídeo tutorial que muestre vuestra habilidad y capacidad de explicar cómo iluminar correctamente con dedolight.

Cómo utilicéis el equipo es una cuestión personal vuestra; el sujeto o sujetos, la situación, el estilo de la luz, el carácter, todo depende de vuestra opción creativa.

Dicho vídeo se deberá subir a YouTube o Vimeo y, una vez hecho, enviar el enlace a Grau Luminotecnia (dedolight@grauluminotecnia.com) y a Dedo Weigert Film (competition@dedoweigertfilm.de), dentro del período de la Competición. No olvidéis adjuntar la traducción/transcripción en inglés. También debéis enviarnos el vídeo por We Transfer u otra plataforma similar.

4.1. Temática del vídeo

Podéis elegir el tema que queráis: situación, estilo, una persona, múltiples personas, producto, objeto de arte, vuestra mascota, etc. La Competición acepta cualquier estilo y sólo debéis seguir estas sencillas normas en la ejecución del vídeo:

  • Explicación – Cómo y porqué habéis elegido un ángulo determinado, altura, apertura del haz y dimmer de cada aparato. También explicar, mostrar y demostrar las posiciones menos favorables de cada proyector que os han hecho elegir vuestro enfoque personal. Se trata de enseñar a los que verán vuestro vídeo.
  • Duración – No hay reglas, pero recomendamos no exceder los 10 minutos.
  • Uno o varios tutoriales – Se acepta más de un tutorial por participante.
  • Idioma – Se acepta cualquier idioma, pero será necesaria una traducción/transcripción en inglés si no fuese éste el idioma del tutorial.

5. Material para realizar el vídeo: kit dedolight

Se deberá usar material de la marca dedolight para realizar el vídeo, de modo que se pondrá a disposición del participante un kit de iluminación y algunos accesorios:

  • Estudio portátil SPS5 de la serie clásica (incandescencia), compuesto por 5 focos, 2 cajas de luz, una montura de proyección, una colección de gobos y filtros de efectos para fondos.

SPS5 dedolight

  • Kit LED bicolor KLT73BI-E, compuesto por 3 focos LED bicolor, 2 cajas de luz, una montura de proyección, una colección de gobos y filtros de efectos para fondos.

  • Reflectores dedolight Lightstream, perfectos para intensificar y mejorar el output de luz varias veces.

Lightstream dedolight

  • Set de reflectores Eflect, perfectos para crear efectos de fondo.

Eflect dedolight

Se deberá tratar el equipo cedido con un cuidado razonable, ya que este mismo equipo lo van a utilizar otras personas. De todas formas, cualquier daño accidental o defecto bajo un uso correcto correrá por cuenta nuestra.

La devolución del equipo prestado se realizará en la fecha y lugar que se acuerde con Grau Luminotecnia en el momento de retirarlo.

Permiso para utilizar y distribuir vuestro vídeo bajo la licencia Creative Commons en versión original o abreviada, siempre identificando al autor (si éste no indica lo contrario).

5.1. Detalles de la cesión de material

Para cederte el equipo, por tu parte necesitamos que nos facilites:

  • Fecha en la que deseas disponer del kit
  • Copia de tu DNI actualizado (por las dos caras)
  • Teléfono móvil
  • Dirección exacta para el envío

Para cederte el equipo, SIN depósito, además necesitamos que nos facilites:

  • Número de cuenta bancaria

Otros datos a tener en cuenta:

  • La cesión se realizará a una persona que se responsabilizará del equipo cedido, no a una empresa, aunque sea una empresa la que participe.
  • Los portes de ida y vuelta irán a nuestro cargo dentro de la península y Baleares.
  • El participante se hará cargo de contratar un seguro para cubrir daños, robo o pérdida del material.

* Quedan excuidos de la cesión Canarias, Ceuta y Melilla por cuestiones de logística y aduanas.

** Si el participante, aun habiendo devuelto el equipo, no presenta un vídeo dentro del periodo de la Competición, se le facturará y cobrará la cesión como alquiler, junto a los gastos ocasionados.

6. Los premios

Hay un total de 30 premios a repartir, valorados en €100.000 en su conjunto. En un post posterior entraremos en detalle.

Además, muchos de los vídeos premiados (y no premiados) formarán parte de la serie de tutoriales de iluminación de DWF y TuttoGrau.

Evidentemente podréis publicar vuestros tutoriales libremente, pero deberéis autorizarnos para publicarlos en nuestros canales (siempre haciendo mención al autor).

7. Selección de ganadores

Los criterios para elegir a los ganadores serán la calidad de la imagen, el ingenio creativo y el nivel y calidad de vuestra explicación.

8. Ejemplo de tutorial

Para que os acabéis de animar os dejamos el enlace al vídeo resumen de los tutoriales presentados en la primera edición de la Competición.

Y también el enlace a nuestra sección C.I. dedolight 2015.

Dicho esto, esperamos que seáis muchos los que os inscribáis a la Competición Internacional dedolight. ¡A por todas!

Georgina Grau – Responsable de Comunicación de Grau Luminotecnia



K5600 se lanza al LED


Por fin K5600 ha presentado públicamente su línea de proyectores LED, y digo “públicamente” porque ya los vi hace un año en un cuarto cerrado, pero no me dejaron sacar fotos; a día de hoy todavía es difícil obtener alguna imagen de los Joker 300, Alpha 300 y del panel modular Slice.

Sí, los tuve en mis manos y los estuve trasteando, pero como hace un año de esto y mi memoria es limitada intentaré buscar las sensaciones; no fui a la presentación oficial en Cine Gear 2019 de Los Angeles (me pillaba un poco lejos). K5600 ha esperado mucho para desarrollar sus productos LED pues consideraba que la calidad y potencia de los mismos todavía no habían llegado al nivel necesario exigido por la marca, y una vez puestos no viene de unos meses si los proyectores van a ser PERFECTOS.

Joker 300 LED: El Joker siempre ha sido la estrella de la marca, y este proyector con una unidad LED bicolor de 300W va a ser un bombazo por su intensidad y calidad, con una temperatura de color desde 2.700K hasta 6.500K. Visualmente se parece mucho a los Joker2 y utiliza las mismas lentes Par que el Joker 400 de HMI. Y sí, tal como sospecháis, poco a poco va a ir remplazando a los Joker 200 y 400 de HMI; aunque tendremos que esperar la confirmación por parte de los usuarios, de momento K5600 seguirá fabricando su línea completa de descarga.

Joker 300 LED

Alpha 300 LED: Al igual que todos los proyectores HMI de la serie Alpha, éste complacerá a cualquiera que haya estado buscando un LED que pueda reproducir las verdaderas cualidades del Fresnel. Con un haz desde 5º hasta 55º el Alpha 300 LED proyecta sombras nítidas que se pueden cortar y controlar de la misma forma que en un Fresnel de tungsteno de 2kW.

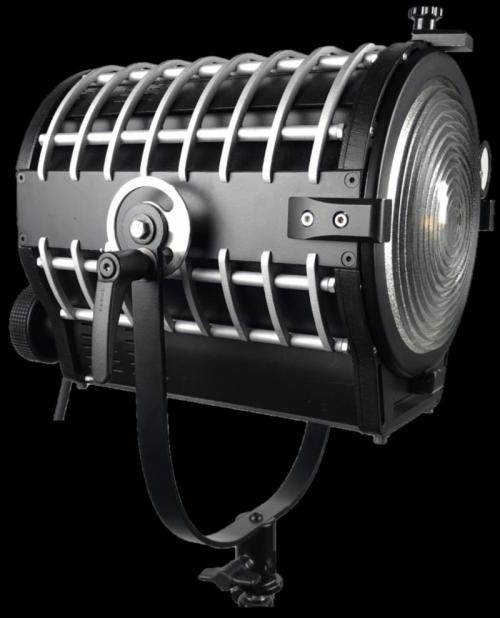

Alpha 300 LED

Slice LED: El mundo de los paneles LED matriciales es infinito y cada fabricante ha aportado su “solución perfecta”. Dado que K5600 se ha lanzado al mercado más tarde que sus competidores ha estudiado todos los aciertos y errores que hay en los rodajes, y ha preguntado a distintos Gaffers. No nos engañemos, TODO no puede ser, pero si es cierto que la tendencia en bicolor* son paneles ligeros, potentes y con muchos accesorios; pues K5600 ha apostado por 4 paneles finos, ligeros y modulares de distintos tamaños con ensamblaje tipo machihembrado (no me he inventado la palabra, es una nomenclatura muy utilizada en carpintería) que permite unir varios para formar un panel mayor, e incluso llegar al sistema 4×4 al que se le puede montar una horquilla que puede alimentarse con una fuente de alimentación de 1.200W (4 x 300W). *Antes he hecho mención a los paneles bicolor, porque la luz para los rodajes es y seguirá siendo mayoritariamente blanca.

Panel Slice sistema 4×4

Balastos LED: Tanto el Joker 300, como el Alpha 300 y el panel Slice comparten el mismo balasto de 300W, lo que brinda al Gaffer múltiples herramientas para elegir según sus necesidades. Al trabajar todos con la misma potencia podemos utilizar un balasto individual de 300W o uno múltiple de 1200W (4 x 300W), como sería el caso del Slice 4×4. Ambos balastos LED están fabricados por Power Gems al igual que todos los balastos de HMI que ofrece K5600 con sus equipos.

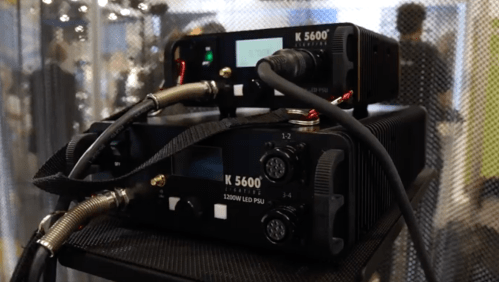

Balasto de 300W y balasto de 1200W

Después de la vacaciones y la IBC nos tocará hacer un tour de esos que tanto nos gustan…

Alfons Grau – Director Gerente de Grau Luminotecnia

Chroma-Q, im-presionante


Pues ya tenemos otra marca para representar dentro del mundo LED profesional, y como diría Jesulín, sus productos son im-presionantes. Chroma-Q tiene un diseño robusto cuando el producto lo requiere o ligero si se da el caso. A mi personalmente me apasionan sus barras LED de color RGBW y RGBA con un alto rendimiento y una infinidad de opciones para su control dinámico.

¿En que ámbito nos movemos con los productos de Chroma-Q? Pues la verdad es que en todos los que intervenga la luz de calidad, ya sea publicidad, cine, series, TV, teatro, espectáculo, eventos y arquitectural. Mejor empiezo entrando en detalle de los diferentes productos que ofrecemos.

Color Force II

Color Force II es la familia de barras LED de color RGBA destinada a eventos y espectáculos con su gama de colores puros y saturados para las creaciones artísticas. La calibración de color desde fábrica permite unir varias barras con la garantía de que obtendremos siempre un color homogéneo entre ellas. El Color Force II es un 50% superior a su predecesor permitiendo iluminar cicloramas hasta 12 metros de superficie. Hay tres modelos de barras, la Color Force II 12 de 33cm con una potencia de 133W que nos entrega 3.600 Lumen, la Color Force II 48 de 118cm con 533W y 13.550 Lumen, y la Color Force II 72 de 176cm con 800W y 18.600 Lumen. Asímismo todos los modelos están disponibles con tres tipos de ópticas con distintas aperturas, la estándar de 22ºx22º, la de 43ºx43º y la ciclorama de 80ºx35º. Con control de píxels asignables mediante RDM.

Familia Color Force II con RGBA

Studio Force II

Studio Force II es la familia de barras LED de color RGBW destinada a cine y TV con su gama de colores puros y saturados, apoyados por un blanco desde 2.800K hasta 6.500K con control de dominante verde/magenta. La extricta selección de LEDs por su BIN en fábrica y su sofisticado software garantizan la consistencia del blanco y de los colores. El Studio Force II ofrece las mismas ópticas que el Color Force II, y también tres tamaños siendo en este caso la Studio Force II 12 de 150W con un rendimiento 6.500 Lumen, la Studio Force II 48 de 550W y 24.000 Lumen, y la Studio Force II 72 de 800W y 36.000 Lumen. En este caso también todos los modelos están disponibles con tres tipos de ópticas con distintas aperturas, la estándar de 22ºx22º, la de 43ºx43º y la ciclorama de 80ºx35º. Con control de píxels asignables mediante RDM.

Familia Studio Force II con RGBW

Brute Force

Del Studio Force II 48 surgen los Brute Force 4 y Brute Force 6, todo un potencial de luz tipo “Wendy” light con LEDs RGBW con 2.200W y 96.000 Lumens el primero, y 3.300W y 144.000 Lumens el segundo. Ambos paneles cuentan con control de píxeles asignables con RDM, lo cual nos permite crear efectos dinámicos de colores y formas. Indicado para grandes superficies o exteriores. La estructura de ambos “Bestias” es autoportante con flight case, pero permite desmontar las barras Studio Force II 48 si necesitamos crear efectos lineales.

Brute Force 6 para iluminar un bosque, por ejemplo

Color One 100X

El Color One 100X es el par LED RGBA por definición, con un 60% más de rendimiento que su predecesor. El diseño óptico y la salida totalmente homogénea ofrecen un haz de 19° potente, suave, uniforme y definido, con una combinación de colores sobresaliente en todo el espectro y sin sombras de separación de color antiestéticas. Los emisores RGBA reproducen colores puros en todo el espectro, incluidos azules oscuros, lava al rojo vivo y pasteles súper suaves, así como una completa gama de blancos. La regulación teatral emula la curva de atenuación extremadamente suave de los proyectores de incandescencia. El Color One 100X ofrece la opción IP20 para interior y la IP65 para exteriores. Con un consumo de 63W nos entrega 1.950 Lumens.

Color One 100X con colores puros e intensos

Studio One 100

El Studio One 100 es la versión LED bicolor del par Color One 100X con un rango desde 3.000K hasta 6.100K, con un haz de 18º bien definido y una luz homogénea. Existen las versiones luz día y tungsteno, pero teniendo el bicolor, y a estas alturas, las vamos a obviar. El Studio One 100 bicolor con 60W de consumo nos entrega 2.100 Lumens.

Space Force

El Space Force es el spacelight LED bicolor por excelencia, específicamente creado para dar una luz cenital difusa y homogénea; se puede colgar con cadena, con horquilla estándar u horquilla corta. Totalmente silencioso, con un peso de tan solo 8kg, y libre de mantenimiento, se reivindica como el spacelight de platós de altura media entregando 26.700 Lumens con un consumo de 333W. El Space Force tiene un rango bicolor desde 2.800K hasta 6.500K. Aunque no necesita las famosas camisas de los spacelights de incandescencia, las ofrece como accesorio opcional, al igual que la caja de luz i el eggcrate.

Estudio TV con Space Force

Inspire

Con los Inspire entramos en el mundo arquitectural LED lleno de color. Tal como definió en su día la Señora Barbara de Leeuw, Directora del Museo ICER, Ulft, Países Bajos, “Al usar los proyectores Inspire de Chroma-Q, a cada lugar del edificio se le puede dar el color que queramos; cuando el contexto cambia, los colores pueden cambiar con ellos”. ¿Que más puedo añadir, aparte de mencionar las características de los distintos modelos? La galardonada gama Inspire ha sido diseñada para proporcionar una alternativa superior y de bajo consumo energético para la iluminación de edificios y espacios. Utilizando la óptica homogenizada avanzada el haz de salida es único, limpio y puro. La calibración de fábrica garantiza que todas las unidades Inspire tengan el mismo color, por lo que, emparejados emitirán exactamente el mismo. Podemos ajustar la frecuencia de los proyectores desde 1.200Hz a 9.600Hz para eliminar el parpadeo de las cámaras.

Familia Inspire en blanco y negro

He mencionado anteriormente que son proyectores LED de color, pero como siempre andamos con el baile de letras, concretaré más son RGBW con un CCT que va desde los 1.000K hasta los 10.000K. Hay tres modelos a elegir en color blanco o negro: Inspire Mini con un consumo de 70W que nos entrega 3.010 Lumens con lente fija de 65º; el Inspire con un consumo de 100W que nos entrega 4.390 Lumens y opción de 3 lentes, 32º, 42º y 65º; y el Inspire XT con un consumo de 135W y 9.500 Lumens, también con opción de lentes de 32º, 42º y 65º. La señal se transmite por DMX, pero además, para instalaciones fijas podemos utilizar el centro de control externo Inspire con capacidad hasta 96 proyectores.

Centro de control externo Inspire

Para más información podéis acceder a nuestra sección de catálogos y abrir los referentes a la marca Chroma-Q.

Alfons Grau – Director Gerente de Grau Luminotecnia

Maxi MIX, la familia de color crece


El Maxi MIX ya tiene rostro

Esta pasada NAB mostró todas las novedades “reales” de los diversos fabricantes de iluminación y DMG Lumière no se quedó atrás presentando al recién nacido y al mismo tiempo mayor de la familia MIX, el Maxi MIX. DMG Lumière ha variado mucho el modelo desde que presentaran el prototipo en “petit comité” hace un año, y como no, han mejorado mucho el producto hasta alcanzar la perfección de esta preciosidad de 360W que nos entrega nos entrega 1045 Lux de luz difusa a 3 metros. El Maxi MIX todavía no ha pasado por mis manos, pero las fotos y vídeos que he visto tienen muy buena pinta; del software no hay nada que no hayamos visto con los Mini MIX y SL1 MIX, una maravilla, así como su aplicación myMIX.

La familia MIX

Ahora que ya tenemos la familia MIX completa sólo hablaré del Maxi MIX, si queréis saber más de sus hermanos Mini MIX y SL1 MIX y la filosofía de su app myMIX podéis leer el post de hace un año. Cuando fabricaron el Maxi Switch, el primo mayor bicolor, pensaron en un panel enorme de 125x75cm y 520W plegable y divisible en dos paneles menores, y al elaborar ideas de cómo debía ser el Maxi MIX pensaron en el mismo sistema pero de 700W primero y de 900W después… hasta que alguien con criterio decidió que si tenía que ser divisible, mejor hacer medio panel directamente, o sea, un panel de 120x36cm y 360W, y luego cada uno decidirá si utilizarlo con pletina a ceferino, con horquilla simple (versión estándar) o con horquilla doble para unir dos paneles.

Visto por detrás, con cuello de cisne en lugar de horquilla

¿Qué nos aporta el nuevo Maxi MIX? Con sus 1.080 LEDs (180 x RGGBWA) nos entrega 1045 Lux de luz difusa a 3 metros en toda su superficie de 120x36cm, con flicker free hasta 4.000Hz. Además de recrear todos los colores de Rosco fielmente, nos permite trabajar desde 1700K hasta 10000K, pero estas características y otras que omito ya las mencionaba en el post del año pasado. Volviendo a la pregunta, mecánicamente este panel ha hecho una evolución respecto a los precedentes, integrando el control WDMX en la parte trasera e incluyendo la horquilla simple, además de la opción para montaje a ceferino. Parece una tontería el tema de la horquilla y el control integrado, pero estas dos características lo convierten en un panel de color apto para los platós de TV puesto que en una instalación fija cuanto más compacto sea un aparato mejor aceptación tiene. La fuente de alimentación no va fija pero se fija bien; la mayoría de fabricantes de paneles LED tienden a montar la fuente externa para mejor evacuación del calor y un servicio de mantenimiento más eficiente. Como todos los paneles de DMG Lumière, el Maxi MIX tiene un sistema de refrigeración pasiva, sin ventiladores, gracias a que la placa de los LED’s es de aluminio. A pesar de tener el control integrado, el panel sigue siendo fino, 8,5cm y ligero, 8kg. En lo que se refiere al difusor frontal, viene con el semidome que abre 130º y como siempre cuenta con los accesorios de DopChoice tales como Snapdomes, Snapbags y Snapgrids para hacer más fácil el trabajo con luz extrasoft y controlada. Por lo que se refiere al transporte, comparte la misma nueva maleta del Maxi Switch donde cabe todo.

El Snapdome abre el haz a 180º de luz envolvente

Para l@s perezos@s que no hayáis ido al enlace del año pasado, cuando presentaba la serie de color, os pego el párrafo de los modos de trabajo. El control MIX tiene tres sistemas para poder trabajar con el panel, tal como he comentado al principio, modo Gel, modo Colory modo White. La rapidez y la efectividad en el set son factores a tener en cuenta siempre, y para los eléctricos no debería ser nunca un quebradero de cabeza configurar un panel para obtener un color concreto. Por esa razón los técnicos de DMG Lumière han puesto su empeño en ello, no olvidemos que el equipo está compuesto por un Director de Fotografía, un Gaffer y un especialista en LEDs. El MIX se controla SIN menús, sólo con tres teclas de acceso directo.

  • Modo Gel: Cuando seleccionamos el modo Gel podemos elegir entre la inmensa librería de gelatinas True Rosco Color, pero además podemos variar el matiz, la saturación y el balance verde/magenta de cada color
  • Modo Color: Nos podemos desplazar por la barra de color 360º con la rueda del control hasta obtener el color deseado. Luego ajustamos la intensidad y la saturación del color, combinado con las diferentes temperaturas de color para crear diferentes tonos
  • Modo White: Este es el modo más aburrido, quien me lo diría a mí hace un par de años… el modo blanco nos permite trabajar en bicolor desde tungsteno a luz día, ajustando además el balance verde/magenta

Para más información podéis acceder a nuestra sección de catálogos y abrir los referentes a la marca DMG Lumière.

Alfons Grau – Director Gerente de Grau Luminotecnia

Los EVO ya están aquíiii


La EVOlución de Velvet

Hace casi un año que escribí el post sobre los EVO Color de Velvet en el blog; pues sí un año después ya los tenemos aquí listos para trabajar. Esta pasada edición de la NAB volvieron a presentar no sólo el EVO2 sino la gama completa, conformada por EVO1, EVO2 y EVO2x2, y ya no eran prototipos, eran realidades en plena producción listos para entregar en los rodajes (el EVO2 disponible, el EVO1 para mayo y el EVO2x2 después de GineGear en junio). Este año ha servido para mejorar las prestaciones del producto desde el primer desarrollo obteniendo por ejemplo el panel RGB más eficiente del mercado actual, unos colores preciosos y bien saturados y una ligereza que arrasa con sus competidores directos, sin perder de vista la robustez que caracteriza a los Velvet. Tanto es así que los EVO han recibido el premio de la NAB al mejor producto del año 2019.

La familia EVO Color

Eficiencia – Palabra clave para describir a los nuevos EVO, porque EVO es más que color, es una nueva tecnología LED eficiente que le permite al panel entregar más Lux por vatio que cualquier panel softlight de otra marca. Si nos centramos en el EVO2 Color éste entrega 1.000 Lux a 3 metros de distancia con un consumo de tan solo 200W siempre con una luz difusa, homogénea y saturada con un haz de 115º. Junto a la eficiencia, cabe destacar su sistema de refrigeración pasivo; sin ventiladores tenemos menor consumo, menor peso y silencio total. Eficiencia y ligereza, que además comparado con el Skypanel S60C, se traduce en ahorro; si comparamos los 450W para 1.233 Lux del S60C con los 200W para 1.000 Lux del EVO2 color, ambos con la misma apertura de haz, 115º, ya lo tenemos todo dicho; además comparemos los pesos sin fuente de alimentación, 12.5kg vs 7.5kg.

Ligero y ergonómico

Tecnología 5 LEDs – La verdad es que por mucho que diga el fabricante siempre que es posible me gusta tocar los aparatos antes de hablar de ellos. En el caso del EVO he tenido la ocasión de contrastar la nota de prensa del fabricante con la realidad probando dos paneles EVO2, y sí, me he llevado uno a casa para realizarle repetidas pruebas. “SATURACIÓN” dice Toni Hernández, el Director Comercial de Velvet Light, girando el panel de repente y deslumbrando a todos los que están atentos a sus explicaciones. Pues la verdad, no me extraña nada que lo haga, dado que es el panel de color con la saturación más alta que he visto, y homogénea; además tiene unos colores muy bonitos, especialmente el rojo. En parte es gracias a su tecnología 5 LEDs RGB+WW+CW, o como yo ahora lo digo para que nuestro cerebro lo interprete más rápido, RGB+Tungsten+Daylight. Con los 5 LEDs y un software realmente bueno, además de los colores saturados y ricos, consiguen unos blancos excelentes y unos tonos de piel fantásticos. Una EVOlución que deja atrás tecnologías obsoletas de 4 LEDs y a algunas de 5 LEDs. En cualquier color, además de la saturación, podemos variar la temperatura de color desde 2500K hasta 10000K.

Colores saturados y homogéneos

Rodando bajo la lluvia – Los Velvet siempre han destacado además por su IP54, protección de lluvia y polvo en su versión Cine; con los EVO no podían perder esta ventaja. Además, al igual que todos sus paneles, tienen la versión Studio con un IP51 libre de mantenimiento. Otras diferencias entre las dos versiones son:

  • EVO Cine IP54– Alimentación AC y DC , Wireless DMX-RDM con tecnología CRMX de LumenRadio™, control inalámbrico WiFi ArtNet, conector XLR5 IP54 para DMX-RDM por cable
  • EVO Studio IP51– Alimentación AC, conectores XLR5 in/out para DMX-RDM por cable, conector RJ45 para ArtNet Ethernet por cable

Rodando bajo la lluvia

Ergonomía e intuición – La EVOlución también ha dado cabida a las mejoras en la ergonomía con unas aletas de ventilación romas y protegidas por los laterales y con dos asas de sujeción. Además han mejorado el sistema de anclaje con una base tipo K. Aunque el panel vaya con horquilla los modelos EVO1 y EVO2 pueden trabajar perfectamente con pletina a ceferino aligerándolo todavía más si cabe. La parte trasera lleva incorporado el panel de control, intuitivo, con pantalla LCD con una barra que nos muestra el color que estamos seleccionando; parece una tontería, pero los EVO Color pueden prepararse mientras están en stand-by de modo que al encenderlo aparecerá el tono y color que teníamos en la barra del display.

Diseño moderno

En resumen el EVO Color nos ofrece 5 modos diferentes de trabajar la luz:

  • CTT – Intensidad, temperatura de color y dominante verde/magenta
  • HSI – Tono, saturación, intensidad, Kelvin
  • Gels – Filtros estándar, fuentes de luz y memorias predefinidas por el usuario
  • RGB – Intensidad, rojo, verde, azul, blanco cálido y blanco frío
  • Efectos
  • Además con el conector miniUSB podemos actualizar software y subir las memorias predefinidas

Colores y efectos

Alimentación AC/DC – En la versión Studio IP51 sólo hay una forma de alimentar los EVO, a red; en la versión Cine, además de poderlos alimentar a red con IP54, podemos alimentarlos a baterías de tres formas, siempre con el 100% de salida de luz:

  • Con pack de baterías 12V ó 24V si queremos autonomía de varias horas
  • Con baterías V-Lock de 12V. Adaptador 1 V-Lock IP54 para el EVO1 y 2 V-Lock IP54 para el EVO2
  • Con baterías V-Lock de 26V. Adaptador 1 V-Lock IP54 para el EVO2 y 2 V-Lock IP54 para el EVO2x2

Próxima parada, CineGear

Para más información podéis acceder a nuestra sección de catálogos y abrir los referentes a la marca Velvet.

Alfons Grau – Director Gerente de Grau Luminotecnia

Cineo + NBC Universal = Lightblade


Cineo y NBC Universal han unido esfuerzos para desarrollar la tecnología LED más innovadora de la industria, la linea Lightblade; el nombre significa “espada de luz”, aunque su producto más destacado son los paneles LB800 y LB1K.

Todo el mundo conoce la marca americana Cineo, antes comercializada con el nombre Trucolor, que desarrolló la famosa tecnología del fósforo remoto. Bueno, Cineo vió que la tecnología del fósforo remoto tenía un rendimiento muy superior a la del LED, pero ésta última tenía una ventaja fundamental que se impuso en el mercado; sí, la tecnología LED con sus paneles bicolor se comió a la tecnología fósforo remoto que estaba obligada a cambiar los paneles frontales para obtener diferentes temperaturas de color. Así pues Cineo empezó a desarrollar paneles con tecnología LED bicolor aprovechando todo lo aprendido del fósforo remoto y claro, también ha entrado en el mundo del color. Con la alianza con NBC Universal el desarrollo de la tecnología de color RGBWA ha ido al máximo aplicando la mezcla de fósforos perfecta para cumplir con las expectativas del gigante de la televisión y el cine; sí, Lightblade.

Jordi con el Cine Lightblade LB800

Como bien sabéis me gusta toquetear los productos antes de hablar de ellos, y aunque esta vez no me lo he podido llevar a casa, he estado probando en la oficina y en plató el Lightblade LB800, y la palabra que lo define es “ESPECTACULAR”. Probándolo con una consola RDM en plató pudimos ver y entender los efectos dinámicos de desplazamiento mediante sus 10 zonas con control sobre los colores, variando la amplitud de las zonas y la velocidad para crear distintos efectos de movimiento. La verdad es que no es lo mismo verlo que explicarlo.

El LB800 creando efectos dinámicos con sus 10 zonas

La tecnología de los LEDs garantiza que todos los productos de la serie Lightblade tienen exactamente la misma estabilidad térmica y la misma consistencia y calidad de color. Empezaremos hablando del modelo LB800 que con una potencia de 900W y unas medidas de 4×2′ (120x60cm) nos entrega 2700 Lux a 3 metros con un haz de 160º de luz difusa. El panel viene equipado con una horquilla horizontal y otra vertical, funciona con refrigeración pasiva (sin ventiladores) y tiene un control local totalmente sencillo e intuitivo, con sus funciones básicas. Si queremos profundizar más con sus funciones, además de seleccionar entre DMX de 8 bits y 16 bits, con su tecnología RDM podemos controlar 10 zonas independientes, de las que ya hemos hablado, con múltiples configuraciones y guardar las que vayamos a utilizar más a menudo. Además es wireless DMX con tecnología LumenRadio integrada.

El LB800 con horquilla vertical y horquilla horizontal

El Lightblade LB1K tiene las mismas funciones que el LB800 pero con 100W más alcanza los 1000W y nos entrega 3000 Lux a 3 metros con su haz de 160º de luz difusa. Este panel de ni más ni menos que 4×4′ (130x130cm) nos genera una luz difusa y uniforme en su gran superficie radiante. Siendo la superficie radiante del LB1K el doble que la del LB800 y con solo 100W más os haréis la pregunta lógica, ¿doble superficie, doble potencia, no? Pero claro, lo que luego pedimos es una gran superficie con potencia moderada, que luego siempre estamos poniendo el dimmer al 30% por que hay “demasiada luz”.

Lightblade LB1K

El Standard 410 sigue en la línea de los Lightblade pero con 410W y un tamaño de 2×1′ (61x37cm). Con cinco temperaturas de color preseleccionadas y de fácil acceso (2700K, 3200K, 4300K, 5600K y 6500K) y seis colores preseleccionados (rojo, amarillo, verde, cian, azul y magenta), lo único que no comparte con sus hermanos mayores es la partición en 10 zonas independientes, que dado su pequeño tamaño es totalmente lógico. Con sus 410W nos entrega 1300 Lux a 3 metros, también con su haz de 160º de luz difusa.

cineo-standard410&lb800-01

El panel Standard 410 con el LB800 de fondo

El panel de control, sistema común para los tres modelos, los Ligthblade LB800 y LB1K y el Standard 410, nos muestra sus 4 botones-pulsadores para saturación, hue, dimmer y CCT; además en su gran display podemos ver en que punto de la rueda de color nos encontramos en la barra de arriba, y la temperatura de color en la de abajo. Funciona como un ordenador, conservando en memoria los últimos datos con los que estábamos trabajando, y se puede actualizar el software por su entrada USB. Además de las funciones que he mencionado, dejando pulsado el botón más grande 3 segundos, entraremos al menú donde veremos cuatro submenús, Local, DMX, Presets y Settings.

cineo-lightbladepanelcontrol03

El sistema de control, común para los tres modelos, en modo Local

  • En Local, que es el modo que he explicado hasta ahora, cada vez que pulsemos el botón de Dimmer, éste variará siguiendo los patrones de cámara, siendo 20% conectado, 40% incremento 1 stop, 60% 2 stops, 80% 3 stops y 100% 4 stops; pulsando los botones Hue y CCT accediremos a los predeterminados que he explicado anteriomente, y pulsando el botón Saturation accediremos a los predeterminados 0%, 10%, 20%, 50%, 80% y 100% para el Standard 410 (0%, 20%, 40%, 60%, 80% y 100% para los LB800 y LB1K) sin variar la base CCT
  • En DMX accederemos a la sección para controlar el panel remotamente y dispondremos de submenús, empezando por la selección entre 8 bit HSI, 8 bit RGB, 16 bit HSI y 16 bit RGB, siendo HSI las siglas de Hue, Saturación e Intensidad, además de valor blanco CCT, mientras que RGB nos refiere a la combinación de los colores Rojo, Verde y Azul, además del blanco CCT. Además en el menú DMX accederemos a la asignación de canales
  • En Presets podemos guardar hasta 6 configuraciones que más nos interesen
  • En Settings podemos acceder a Unlink para desconectar el enlace LumenRadio, a Calibrar el panel o a Factory Reset para volver a la calibración y valores de fábrica, modo muy útil para las empresas de alquiler

Para más información podéis acceder a nuestra sección de catálogos y abrir los referentes a la marca Cineo.

Alfons Grau – Director Gerente de Grau Luminotecnia


Archivos mensuales

Introduce e-mail válido para recibir las noticias de GrauLuminotecnia

Únete a 3.765 seguidores más

Grau Luminotecnia – Noticias


A %d blogueros les gusta esto:
