dedolight y los fakes con aro amarillo


Los DLED de dedolight se han hecho muy populares en todo el mundo y como era de esperar han salido varias copias procedentes de China, algunas con más gracia y otras con menos o ninguna. Lo curioso es que las copias de los DLED se han concentrado en imitar el aro amarillo de enfoque y el cuerpo, pasando olímpicamente del sistema óptico.

Sin ver el aparato, adivina cual es la proyección spot del DLED9 y cuál el de la copia en las siguientes imágenes.

Cualquier persona con cabeza, entre los que os incluyo a todos vosotros, entiende que la gran fama de los DLED de dedolight viene por su luz puntual homogénea, uniforme y de un gran rango de enfoque. Este resultado es debido a su sistema óptico impecable que lleva detrás una gran inversión en I+D, y eso además de estar protegido por patentes, no lo saben copiar. La lente asférica (aspherics) es imbatible.

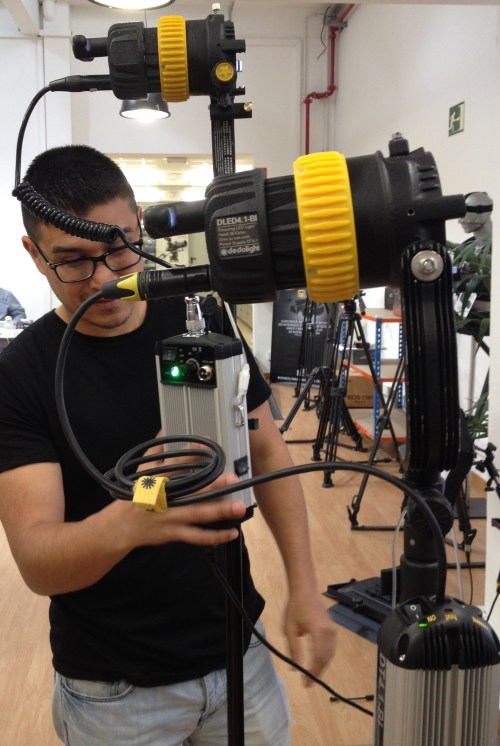

Alguna copia ha pasado por nuestras manos. Luis comparándola con el original

Como los que copian lo hacen para aprovechar el tirón de un producto determinado y ponerlo en el mercado a un precio demoledor, no tienen tiempo ni ganas de invertir en el desarrollo y acaban copiando el aro amarillo que sí, que es el color emblema de dedolight, pero nada más. No entienden que la gente pide dedolight por su calidad de luz y que tanto el que fabrica la imitación o fake como el que lo comercializa entran en el engaño, porque no es una copia, es un engaño. ¿En qué me baso para decir que es un engaño? Hablemos primero de los proyectores fresnel de incandescencia; el que fabrica un proyector fresnel no desarrolla ni fabrica la lente, ni la lámpara, y en muchos casos ni la parábola, entonces pueden surgir copias mejores o peores (algunos sólo copian el color azul Arri) pero todos utilizan los mismos elementos principales que el original, la lente y la lámpara. En el caso de los DLED de dedolight, no es una copia, es un engaño, porque ni siquiera disimulan poniendo una lente que se parezca; dedolight tiene en plantilla a un ingeniero que se dedica única y exclusivamente a desarrollar las ópticas de todos sus proyectores; podemos decir que las ópticas asféricas y los reflectores son exclusivos de dedolight, y los LEDs también se los hacen a medida. Por lo tanto los que fabrican y comercializan productos diciendo que son como los dedolight pero más baratos os están engañando, efectivamente son más baratos pero no se parecen en NADA a los dedolight.

Copia vs DLED9

Como yo puedo hablar tanto como quiera y algunos dirán que es una rabieta, os voy a explicar porqué me he decidido a escribir este post. Hace ya un par de años que rondan fakes con aro amarillo por el mercado, y todos los representantes de la marca dedolight sólo nos hemos dedicado a informar a los que los venden que hay una patente de por medio y que la luz no es igual, es mala y desprestigia a la marca, y por supuesto a informar al fabricante de cuantos “engaños” con diferentes marcas nos hemos encontrado en el mercado. Pero la semana pasada nos llegó a todos los representantes de dedolight una carta del propio Dedo Weigert en la cual nos daba datos de la comparativa que habían hecho en fábrica de los DLED4, DLED7 y DLED9 con el mejor “engaño” de cada modelo que había en el mercado. Evidentemente he pedido permiso a mi amigo Dedo para poder publicar los datos y las fotos de su riguroso análisis en este post. Empecemos, pero antes dejadme aclarar que no es una traducción de su escrito, es una extracción de datos de su análisis y estos son fieles al original. Las comparativas son con los modelos de luz día.

Comparativa entre el DLED9D y la copia FB800G

Copia vs DLED9

Vamos a comparar la luminosidad de los proyectores y también las características con nuestro adaptador de haz paralelo. Las siguientes medidas han sido tomadas a 2 metros de distancia donde podemos ver que el proyector DLED9 en posición flood (haz abierto) da un rendimiento un poco superior que la copia (1.270Lux vs 975Lux) mientras que en la posición spot (haz concentrado) el DLED9 nos entrega 14.200Lux y la copia tan solo 3.150Lux, un “engaño” que rinde 4,5 veces menos. Si utilizamos el adaptador de haz paralelo dedolight en el DLED9 obtenemos 37.500Lux frente a los 6.850Lux de la copia, 5,5 veces menos… Además si utilizamos el adaptador de haz paralelo en el fake se pueden apreciar los aros del fresnel, porque ni siquiera han tenido la decencia de ponerle una lente asférica.

Copia vs DLED9

¿Y la temperatura de color? Mientras el DLED9D da 5600K clavados, el engaño da 5283K; con perdón, ¿qué mierda de estándar es esto? Entenderéis que Dedo es todo un señor y no dice “mierda”, pero yo sí. Si miramos los UV Delta el dedolight está en 0,0046 mientras la copia está en 0,0103 que traducido significa en una dominante seria de magenta y no permite utilizarlos en combinación con otros proyectores de calidad.

Copia vs DLED9

¿Hablamos ahora de la calidad de la luz? Para definir la calidad de la luz, además de todo lo anteriormente detallado, debemos centrarnos en su distribución. Aquí es donde la cagan (que escatológico soy) pues la fama de los dedolight desde sus inicios con lamparita de incandescencia de 100W 12V viene dada por su haz de luz limpio, perfectamente homogéneo y sin manchas mientras que la imitación se contenta con alumbrar con luz contaminada.

Comparativa entre el DLED4D, DLED7D y la copia FC500D

Copia vs DLED4

La mejor copia del DLED4D es el FC500D y ésta se parece bastante más que en la comparativa anterior, por fuera, claro. Añadimos también a la comparativa el DLED7 puesto que con el mismo tamaño el DLED4 consume 39W, la copia 50W y el DLED7 consume 78W. El DLED7 es como el DLED4 pero más largo, con más potencia y con ventilación forzada, pertenece a la serie Turbo y comparte todos los elementos ópticos y accesorios del DLED4.

Copia vs DLED4

Empecemos por la luminosidad de los proyectores y también las características con nuestro adaptador de haz paralelo y la montura Image. Las medidas también han sido tomadas a 2 metros de distancia y podemos ver que el proyector DLED4D en posición flood entrega 380Lux, la copia 395Lux y el DLED7D 700Lux; en posición spot el DLED4D nos entrega 5.350Lux, la copia tan solo 2.100Lux y el DLED7D 8.550Lux, y podemos apreciar otra vez que el “engaño” rinde 2,5 veces menos que el DLED4 y 4 veces menos que el DLED7. Si utilizamos el adaptador de haz paralelo dedolight en el DLED4 obtenemos 9.600Lux frente a los 3.700Lux del fake y los 13.300Lux del DLED7… También podemos hacer la comparativa con la montura de proyección Imager DP1 con óptica de 85mm dando 735Lux con el DLED4, 600Lux con la copia y 1420Lux con el DLED7 (Con el DLED9 y su copia no pudimos hacer la comparación con la Imager dado que la copia tenía una lente fresnel y no asférica). Además debemos añadir que la imitación, al no aceptar el anillo antirreflejos, genera un halo muy visible al montarle cualquier accesorio ya sea en posición flood o spot.

Copia vs DLED4

En lo que refiere a la temperatura de color, el DLED4D da 5600K clavados, el DLED7D se desvía a 5700K mientras que el fake da unos extraños 5280K. Como ya conocéis el tema de los CRI y estamos todos un poco hartos del tema me centraré en el R9, el rojo, el talón de Aquiles de los LEDs; pues bien, mientras el DLED4 y el DLED7 dan 92 y 96 respectivamente, la “estafa” se queda en un miserable 69. Y ya no hablo de la curva Planck para evitar hacerme pesado…

Copia vs DLED4

El tema de la calidad de luz ya ha quedado claro con la comparación anterior, pero además quiero añadir que todo esto dedolight lo consigue utilizando una fuente de luz LED más pequeña y más eficiente que ha desarrollado y evolucionado junto con su sistema óptico durante más de 8 años.

EN RESUMEN: No es el hecho de que las copias, imitaciones, fakes, estafas o como queráis llamarles quiten ventas a los verdaderos dedolight, que también, es el hecho de que si compráis o alquiláis un proyector falso pensando que es un DLED os vais a frustrar; y algún día podréis llegar a oir que el dedolight es una mierda cuando quien lo diga quizás no ha tenido nunca uno verdadero en las manos…

Dedo Weigert con el Premio Cinec 2014 flanqueado por un DLED4 y un DLED9

Si habéis leído esto espero y deseo que no os den gato por liebre con un fake con aro amarillo.

Alfons Grau – Director Gerente de Grau Luminotecnia

Jornada K5600 en Daylight Studios


Si eres fotógrafo profesional te interesa

Esta semana estamos por Madrid enseñando las novedades de K5600 y hemos acordado con Daylight Studios destinar la mañana del jueves para realizar en sus instalaciones las demostraciones de los equipos a los fotógrafos profesionales. Para la demostración de los equipos vendrá un técnico de fábrica acompañado por nuestro Director Comercial Carlos Cledera y nuestro comercial José Luis Centenera.

Softube 1600 con el Joker 1600

Softube 1600 con el Joker 1600

El material de luz continua HMI que se presentará por parte de K5600 y podréis probar está basado en varios modelos:

  • Joker 1600, de 1600W de luz continua HMI, con reflectores (beamers) Zoom y Par (conocer más)
  • Softube 1600, un tubo de luz difusa homogénea de 2 metros, que se monta en el Joker 1600 (conocer más)
  • Kurve 6, un paraguas de 180cm que nos genera una luz envolvente, y también se monta en el Joker 1600 (conocer más)
  • Adaptadores para montar el Joker 1600 en todos los sistemas ópticos de Profoto y Broncolor (conocer más)
  • Alpha 9, de 9000W de luz continua HMI, un proyector muy potente, a la vez que multiuso pudiendo funcionar como un fresnel o como un open face con un haz muy abierto, y puede trabajar en cualquier posición, incluida la cenital (conocer más)
k5600-crossoverphoto

Los Jokers se pueden montar con todos los accesorios de los flashes

Fecha:

Jueves 23 de febrero a las 10:00 de la mañana (duración aproximada 1 hora)

Lugar:

Daylight Studios (cómo llegar)

Calle Prudencio Álvaro, 41 – Madrid

CONFIRMAD asistencia a carlos@grauluminotecnia.com, gracias.

Esperamos veros en Daylight Studios el próximo 23 de febrero.

k5600-alphafamily

La familia Alpha, fresnel y open face

Alfons Grau – Director Gerente de Grau Luminotecnia

Una jornada terroríficamente agradable


El pasado viernes asistimos a una jornada increible en el Parc Audiovisual de Catalunya donde presentamos los productos de la marca dedolight a los fotógrafos. Fue más que una presentación pues el Parc nos hizo un “tour” por las antiguas instalaciones del Hospital del Tórax donde hay tantos metros cuadrados de localizaciones que te puedes perder en su interior. Capilla, pasillos terroríficos, sala de cine abandonado, sala de calderas, jardín, cocina… todo para fotos en un ambiente decayente pero controlado.

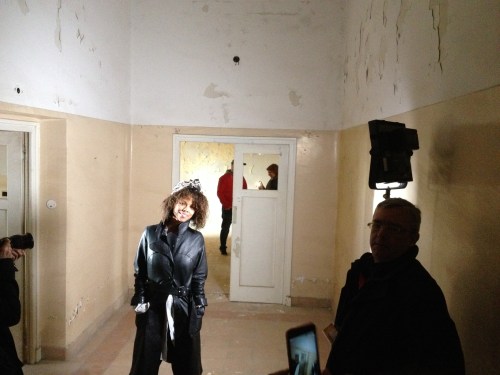

img_1568

Aunque recorrimos el hospital con nuestra modelo Laura y pequeños proyectores LED con baterías para plantear ejemplos en las localizaciones tan especiales, nuestra base estaba en el plató 4 con un set preparado con toda la iluminación necesaria para realizar todas las explicaciones y ejemplos prácticos. Después de los ejemplos los fotógrafos pudieron tocar el material e iluminar a la modelo para ver la calidad de la luz continua de HMI y LED.

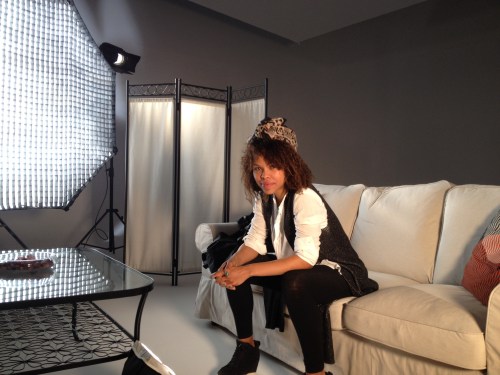

img_1621

Es evidente que la iluminación de referencia en la fotografía es el flash, pero en muchos casos éste se puede combinar con luz contínua de HMI para reforzar o dar volumen al fondo. En otros casos la combinación viene dada por la exigencia de grabar vídeo al mismo tiempo que tomar las fotografías. Pero lo que sí es evidente es que cada vez se está introduciendo más la luz continua en la fotografía y con éxito en el retrato, los coches, productos, comida, etc. La luz continua de HMI y LED actualmente garantizan velocidades de hasta 1000Hz.

OLYMPUS DIGITAL CAMERA

La colaboración con el Parc Audiovisual de Catalunya, Another Light y dedolight fue todo un acierto y gozamos de una jornada terroríficamente agradable con un cátering de primera. Con la asistencia de unos 60 profesionales todos quedamos muy satisfechos y espero que los asistentes también. Ahora estamos a vuestra disposición para realizar demostraciones particulares en vuestros estudios.

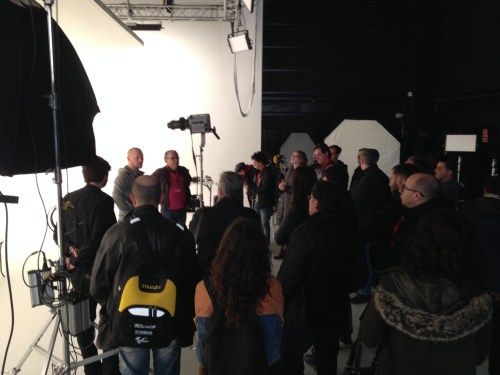

img_1580

El material dedolight por el que se mostró más interés fue:

  • PanAura7 – Ventana octogonal 210cm de luz continua HMI con potencia 1150W
  • PanAura5 – Ventana octogonal 150cm de luz continua HMI con potencia 575W
  • Bifocal Serie 1200 – Proyector bifocal de luz continua HMI con potencia 1200W
  • Bifocal Serie 400 – Proyector bifocal de luz continua HMI con potencia 575W
  • Imager – Montura de proyección para recortar la luz en círculo, cuadrado o varias formas, incluida una fina línea. Disponemos de modelos para las series 1200, 400, DLED9 y DLED4
  • DLED9 – Proyector bifocal LED Bicolor de 90W. En posición spot nos da 43.000 Lux a 1 metro y 4.777 Lux a 3 metros (para la versión luz día 5600 nos entrega 60.000 Lux a 1 metro y 6.666 Lux a 3 metros)
  • DLED4 – Proyector bifocal LED Bicolor de 40W. En posición spot 12.100 Lux a 1 metro y 1.344 Lux a 3 metros (para la versión luz día 5600 nos entrega 14.500 Lux a 1 metro y 1.611 Lux a 3 metros)

Todos estos modelos dedolight están a vuestra disposición tanto para realizar demostraciones, como para la venta o el alquiler.

img_1632

Alfons Grau – Director Gerente de Grau Luminotecnia

Una visita muy especial


¡ATENCIÓN, si eres fotógrafo profesional te interesa!

El Parc Audiovisual de Catalunya es muy conocido por su actividad cinematográfica pero también es un lugar excepcional para la creación fotográfica, con platós de diferentes dimensiones alrededor del antiguo Hospital de Tòrax que le proporciona unas localizaciones increíblemente versátiles y accesibles, con un hermoso jardín, gran capilla y multitud de texturas en 55000 m2 de espacios muy especiales.

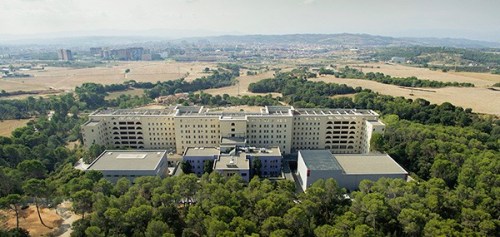

18ee8285-b38c-42ba-ac26-4c7acadb3ee5

Parc Audiovisual de Catalunya y el antiguo Hospital del Tórax

En colaboración con el Parc Audiovisual de Catalunya, Another Light y dedolight os invitamos a visitar sus instalaciones y al mismo tiempo probar en uno de sus platós todos los equipos de iluminación continua de este fabricante alemán. Es una gran oportunidad para familiarizarse con las diferentes opciones de iluminación continua aplicada a la fotografía. El equipo técnico de la empresa de iluminación Another Light, con sede en el mismo Parc Audiovisual, nos preparará la instalación adecuada y un pequeño set con una modelo profesional para que podáis comprobar por vosotros mismos los resultados de estos excelentes productos para iluminación continua. Tendremos siempre algo para ir picando para que el día de trabajo sea lo más agradable posible.

¡No olvidéis la cámara!

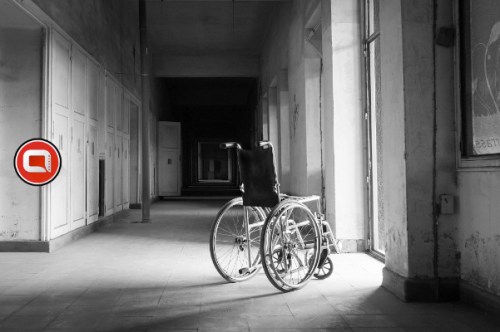

Una de las plantas del antiguo Hospital del Tórax

Uno de los múltiples pasillos del antiguo Hospital del Tórax

La visita constará de:

  1. Recepción en el Parc Audiovisual, visita a las localizaciones más interesantes y explicación de las instalaciones y posibilidades de éstas.
  2. Visita al plató 4 y camerinos, con sesión fotográfica y demostración de los equipos de dedolight, atendidos por los técnicos de la empresa especialmente venidos de Alemania así como el equipo profesional de Grau Luminotecnia y Another Light.

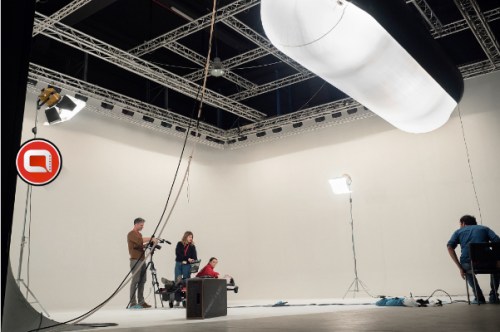

Plató 4 del Parc Audiovisual

Plató 4 del Parc Audiovisual

La lista de material que se presentará por parte de dedolight y podréis probar será muy extensa basada en varios modelos:

  • Cajas de luz octogonales serie PanAura de luz continua tungsteno y HMI
  • Paneles LED Bicolor serie Ledrama
  • Proyectores bifocales series Clásica, 200, 400 y 1200 de luz continua tungsteno y HMI
  • Proyectores bifocales LED Bicolor LedZilla, DLED2, DLED3, DLED4, DLED7, DLED9 y DLED12
  • Monturas de proyección Imager (con recorte, gobos, diapositivas, efectos color) para todos los proyectores bifocales antes mencionados

 d71b103c-75f7-4052-8f2f-27531dc14661

¿Como llegar?

Para esta visita que os proponemos para el día 10 de Febrero os hemos preparado un autocar que saldrá de Barcelona, cerca de Plaza España, con punto de encuentro en Grau Luminotecnia, Gran Via de les Corts Catalanes, 401 (podéis esperar dentro y visitar nuestra tienda). Hay dos salidas programadas, una por la mañana y otra por la tarde.

  • A las 9:15de la mañana desde Grau Luminotecnia para salir de vuelta desde el Parc Audiovisual (Terrassa) a las 13:30 del mediodía con destino a la Plaza España
  • A las 15:15 de la tarde desde Grau Luminotecnia y vuelta hacia Plaza Espanya a las 18:30
  • Desde luego podéis venir directamente con vehículo propio a cualquier hora desde las 10:00 hasta las 19:00 de la tarde.

Fecha:

Viernes 10 de febrero de 10 de la mañana a 7 de la tarde.

Lugar:

Parc Audiovisual de Catalunya

Ctra. BV-1274, km 1 – Terrassa (cómo llegar)

CONFIRMAD asistencia, gracias.

937.875.959 ó comunicacio@parcaudiovisual.com

Autocar:

9:15 y 15:15 Punto de encuentro en Grau Luminotécnia, Gran Via de les Corts Catalanes, 401, Barcelona. Salidas de vuelta a Plaza Espanya a las 13:30 y 18:30

CONFIRMAD plaza (turno mañana o tarde) para el AUTOCAR antes del día 3 de Febrero. Gracias.

Grau Luminotecnia

933.257.611 ó carlos@grauluminotecnia.com

Esperamos veros en el Parc Audiovisual el próximo 10 de febrero; nos lo pasaremos muy bien.

logos

Alfons Grau – Director Gerente de Grau Luminotecnia

¿LEDs? ¡Prueba superada!


Las luces LEDs ya llevan con nosotros muchos años y han ido superando etapas una a una con buena nota. ¿Qué más podemos esperar de ellas? Estoy hablando de las luces LEDs en el sector del vídeo, el cine y la fotografía, que es donde me muevo a nivel comercial, pero con la curiosidad de probarlo todo y con las experiencias que me transmitís los Fotógrafos, los Videógrafos, los Directores de Fotografía, los Gaffers, los Iluminadores… No quiero hablar de marcas pues algunos (que no me conocen personalmente) piensan que sólo lo hago para vender, cuando lo que me mueve son las ganas de transmitir, compartir y escribir; claro está que me baso normalmente en mis marcas pues son las que tengo más a mano y conozco más, al tiempo que creo que todas las empresas fabricantes y representantes deberían escribir más sobre sus marcas para transmitir o traducir las propiedades de sus productos, sin desprestigiar a los de la competencia, claro.

NO TODA LA LUZ LED SON PANELES MATRICIALES

NO toda la luz LED son paneles MATRICIALES (varios LEDS)

Al principio los paneles LED no daban la talla pues daban verde o magenta, además de la falta crónica de rojo, después superaron el CRI de 80, el CRI de 90 y ya van por encima del CRI de 94, por lo tanto ya han superado la prueba de la reproducción cromática, y con las fuentes de luz LED de marca* ya no hace falta que pongamos tanto empeño discutiendo sobre su CRI o TLCI y sucedáneos. *Cuando comento de marca lo digo básicamente para diferenciar un producto que tenga garantizada una larga vida y una garantía total de 1 año como mínimo, porque hoy en día hay mucho producto por ahí que sí, da un CRI bueno, que sí, da un gran rendimiento lumínico, pero NO, no es un producto fiable y te deja tirado en el primer rodaje; resumiendo marca = alta fiabilidad + servicio de mantenimiento. Reproducción cromática, prueba superada.

Fresnel de un solo LED

Proyector Fresnel de un solo LED, focalizable

Mientras solucionábamos el tema de la reproducción cromática estábamos librando una lucha paralela, la calidad de la luz en sí, y es que sólo existían paneles matriciales con LEDs de 0,10W. Sí, cuando dices “luz LED” todo el mundo imagina un panel matricial y eso es como si cuando dices “luz de incandescencia/tungsteno” todos imagináramos minibrutos; LED es la tecnología y esa tecnología se aplica a una gran variedad de fuentes de luz. En resumen, luz matricial significaba poco alcance y multisombra (de esos aun existen, pero cada vez menos) y como la multisombra se soluciona con un difusor, todavía perdemos más alcance. Los LEDs han ido augmentando de potencia al mismo tiempo que los paneles matriciales han ido integrando cada vez lentes ópticas de más calidad; al mismo tiempo últimamente han salido unos paneles de luz difusa impresionantes. Con el augmento de la potencia de los LEDs los fabricantes obtuvieron suficiente rendimiento lumínico como para fabricar proyectores de un solo LED de haz fijo primero, las antorchas, y enfocable después, los fresnels y bifocales. Potencia y calidad lumínica, prueba superada.

Proyector bifocal LED focalizable

Proyector bifocal de un solo LED, focalizable

La regulación del LED ha sido más sencilla que la de la fluorescencia pero hacía falta ajustarla para evitar esos destellos o saltos indeseados. La verdad es que ahora es fantástico el sistema de regulación de la mayoría de los proyectores LEDs, con electrónicas que regulan en pasos de 0,1% desde 0 hasta 100, o viceversa, y sin perder calidad en su reproducción cromática. Otra ventaja es la posibilidad de regulación directa a distancia desde la consola mediante DMX. También han aparecido en el mercado proyectores con Wi-Fi que permiten su control desde una app en el móvil. Regulación, prueba superada.

Paneles softlight LED bicolor

Paneles softlight LED bicolor

Con la reproducción cromática, la calidad lumínica y la regulación superadas, y la relación potencia/consumo augmentando día a día, también se han impuesto los paneles Bicolor sobre los Monocolor (excepto en los estudios) por su facilidad de adaptarse al ambiente interior y exterior, o un entorno cálido o frío. Ahora la fiebre está en los Multicolor, aunque no caigáis en el engaño, este tipo de aparato va muy bien para iluminar los cicloramas o fondos, pero se quedan cortos haciendo el “blanco” para iluminar caras. Eso de cambiar el fondo con el color deseado en cada momento a través de una consola es fantástico, de hecho las luces de teatro, espectáculo y discoteca ya llevan muchos años utilizándolas (recordad que hay calidades y “calidades”). Esto del Multicolor lleva a engaño y como todo, se debe saber que se requiere en cada momento, por ejemplo hay que tener en cuenta que el Multicolor (RGB, RGBW, RGBWA, RGBWAL…) utiliza un canal de la consola por cada “letrita” además del canal de dimmer (sin contar los robots, que utilizan otro canal por cada complemento, giro, gobo, iris, recorte, prisma…); además el Multicolor o Fullcolor para los más completos viene a costar el doble que un Bicolor, que ya por concepto es más caro que el Monocolor (3200K ó 5600K). Así que atención con lo que se pide que luego viene el de producción con las tijeras… y siempre se puede tener color poniendo un filtro de €4. Bicolor y Multicolor, prueba superada.

Paneles softlight LED multicolor capaces de reproducir TODOS los colores

Paneles softlight LED multicolor capaces de reproducir TODOS los colores

Ahora con tanto LED ya hay en el mercado accesorios para modular la luz como cajas de luz cuadrangulares, octogonales y eggcrates o nidos de abeja. Las cajas de luz para suavizar la luz dura de focos y paneles matriciales y los nidos de abeja para hacer de micro-viseras para las cajas de luz o directamente en los paneles de luz difusa. Las viseras sirven relativamente, vamos que sólo sirven para los proyectores fresnel y bifocales, pero aun y así algunos paneles matriciales las tienen como accesorio (aunque sea para vestir, pues no sirven para nada). También hay otros sistemas de modificar la luz como son los difusores curvos “dome” que generan un haz muy abierto y una luz super-envolvente. Moduladores de luz, prueba superada.

Paneles softlight LED con difusor DOME para luz envolvente de 160º

Paneles softlight LED con difusor DOME para luz envolvente de 160º

Superadas la pruebas anteriores, hace falta recordar que algunas antorchas ya incorporaban la función flash, y hoy en día podemos encontrar paneles especiales (no diré marcas) que, además de hacer todo lo que hacen los otros proyectores, con su electrónica también crean varios efectos especiales, flash, fuego, relámpago, sirena, TV… También con los LEDs ha augmentado la autonomía de la luz pues su consumo y bajo voltaje permite alimentarlos con baterías; en el mercado disponemos de baterías V-Lock que llegan hasta 310W y después pasamos a power stations o grandes baterías hasta 1000W, lo cual nos permite alimentar durante horas paneles potentes con tecnología LED. Hoy en día ya podemos decir que con los LEDs todo son ventajas si los comparamos con la fluorescencia o incandescencia. Alimentación y autonomía, prueba superada.

Las baterías con montura V-Lock han multiplicado sus ventas con los paneles LED

Las baterías con montura V-Lock han multiplicado sus ventas con los paneles LED

Además este último año se han puesto de moda los paneles LED flexibles; esto da otra perspectiva de trabajo pues tener una luz modulable sin tener que recurrir a las siempre frágiles “guirnaldas” nos facilita muchas producciones, como por ejemplo en el interior de un vehículo o un mueble. A estos paneles flexibles se les puede montar un exoesqueleto para poder utilizarlos como un panel normal montado en un trípode. Por si fuese poco algunos modelos son impermeables para poder trabajar con agua, mientras otros tienen la facultad de automantenerse en la posición o forma que queramos. Versatilidad, prueba superada.

Panel flexible o modulable LED

Panel flexible o modulable LED

¿LEDs? ¡Prueba superada!

Ahora sólo falta que decidáis cuál es vuestra fuente de luz LED favorita (sin marcas). A mí me gusta particularmente la luz dura pero homogénea, vamos, los bifocales; ya lo sé, no me gusta lo fácil, pero recordad que una luz puntual se puede difuminar mientras que una luz difusa no se puede concentrar. He recopilado algunas opiniones de profesionales del sector y estos son sus testimonios.

Testimoniales

Tomás Ferreras (DoP AEC): Si hablamos de LEDs de gran calidad, luz suave y con cierta potencia, modulable, dimmable, bicolor (como mínimo), con accesorios como los que se mencionan, posibilidad de funcionar a batería, aunque no es imprescindible, y un peso y diseño razonables acondicionado a su uso y características. Porque la creatividad comienza por tener además de buenas ideas, herramientas versátiles y de gran calidad.

Fernando Canelón (Gaffer): Bicolor soft con eggcrate, ligero a batería, por qué se puede montar en casi cualquier situación rápidamente y resolver un problema complejo de forma efectiva y rápida.

Jordi Rafart (DoP): Mi luz ideal es suave, me gusta trabajar con Fresnel y bastidor o marco ya que puedo matizar la luz según me convenga.

Pablo Díez (DoP AEC): Una luz con una superficie grande, pero no muy pesada, con una calidad de luz envolvente y suave, pero con muy buena potencia, bicolor, con accesorios para acabar de trabajar la luz (eggcrate, chimera, beauty dish…) y a poder ser que tenga opción de alimentarse con baterías.

Pol Turrents (DoP AEC): Yo me he pasado un par de días pensando en ello… y mi problema real es que a día de hoy… no me gustan los LEDs. Bajo la premisa de que una luz dura la puedo suavizar y una luz suave es muy difícil de hacer dura… Prefiero usar luz dura en todas mis listas de material. A día de hoy los fresnel LED aún no se comportan al 100% como estamos acostumbrados a las luces de fuente única y todo lo que tenga muchos puntos y genere multisombra, me produce terror… Los Velvet/Celeb y luces así están bien, pero a día de hoy, sigo preferiendo una kino o cortar luz con fresnels y difusores. Igual es que ya soy de la vieja escuela… De hecho, esta semana he hecho un par de listados de luz y todo era fresnel, a excepción de uno o dos panauras, que es la única fuente de luz per se suave que llevo yo… Asi que mi fuente LED favorita a día de hoy es la linterna que llevo cuando voy al campo a hacer fotos de noche y me permite ver sin caerme por el camino…

Ignacio Aguilar (DoP): La semana pasada tuve la oportunidad de probar por primera vez los Fresnel LED de Desisti (había pedido HMIs pequeños, pero es lo que la producción pudo conseguir) y, al menos como luz rebotada, los encontré perfectamente utilizables y muy cómodos gracias al dimmer regulable en pantalla que muestra porcentajes. E incluso también tienen más salida que los HMI equivalentes que había pedido (200W y 575W). Para un rodaje en el que el color fuera crítico me gustaría hacer algunas pruebas, pero a priori no tendría inconveniente en usarlos en otras ocasiones.

Nadia McGowan (DoP): No he trabajado apenas con LED, diría que luz suave por el tema de las sombras. Y siempre me preocupa el CRI de la luz, aunque se que han mejorado mucho en estos años.

Helena Jurado (Auxiliar de Cámara): Me gusta la luz LED suave, difusa y envolvente, que no genere transiciones muy contrastadas. Luz softlight que sea versátil a nivel práctico y con amplio rango CCT y CRI, dimable.

José Luis Martínez (DoP): Creo que si existiera algo con un CRI realmente alto, regulable, bifocal y bicolor, con posibilidad de batería y control remoto ya sería la leche para sustituir kinos. Yo suelo llevar siempre una icelight de Yongnuo que tiene un CRI más que decente y que me sirve para probar direcciones en caras, aunque luego siempre acabo colgándola o escondiéndola en alqun sitio para meter contras. Cosas como los Astras con su bluetooth o el Skypanel con su chicha son muy interesantes, pero estoy con Pol que lo peor son las fuentes multipuntuales y multisombras. No los veo como substitutos de luz dura, pero sí que estaría dispuesto a sustituir a kinos en algunas ocasiones.

David Carretero (DoP): Realmente sólo me atrae la cuestión práctica, ese rollo de LED que cortas y metes un trozo en un rincón inaccesible, lo alimentas de una pila diminuta y te salva el culo. Para lo demás es (aún) una luz muy fea. Pero claramente el futuro está allí, poco consumo, poca temperatura…

Nacho Benítez (DoP): Aquí nadie define en una frase… A mí me gusta la luz de LED que tenga potencia, control y pueda ser autónoma. Y ahora la parrafada: Potencia, porque a veces falta nivel de luz, ya estamos en una época en que hay más fuentes que nos dan este registro. Control, por palas, por su dureza y si la hacemos grande, envolvente y suave ya no queda otra que necesitaremos vestirla con cortes, ese grid mágico… Autónoma, porque viene bien en situaciones de rapidez o de falta de logística. Hay que decir que a la luz de LED le falta un poco para tener la belleza de la incandescencia, pero es una evidencia que ha venido para quedarse y comerse el mercado. Ahora, que cuando se trabaja con “marcas chinas baratas”, dan soluciones pero la de dominantes y cosas que aparecen…

Bueno, estos son algunos testimonios que me han prestado su opinión para publicarla. Os invito a hacer lo mismo, a participar, a comentar, a compartir vuestra opinión. Entre todos aprenderemos más de la luz, de la luz LED.

Alfons Grau – Director Gerente de Grau Luminotecnia

Uso de iluminación HMI en aplicaciones de rodaje a alta velocidad


Captar a altas velocidades los fotogramas requiere niveles de iluminación importantes, lo que hace que las fuentes HMI sean una opción ideal. Sin embargo, el proceso puede revelar aberraciones en la luz que no serían apreciadas a velocidades de rodaje normales. El Dr.Phil Ellams de Power Gems nos muestra el origen de los problemas potenciales y ofrece consejos para solucionar problemas al rodar a alta velocidad con las lámparas HMI.

Dr. Phil Ellams

Dr. Phil Ellams

Problemas de grabación a alta velocidad con lámparas HMI

Las lámparas HMI necesitan ser accionadas con una corriente alterna para evitar la fuga de los productos químicos que las constituyen. Esto se implementa usando una corriente con una amplitud de onda cuadrada que asegura que la salida de la luz sea constante, sin embargo, la corriente de la lámpara tarda una cantidad limitada de tiempo para cambiar de dirección, y esto significa que hay una corta degradacion en la salida de la luz en cada transición de onda cuadrada. A velocidades de rodaje normales no tiene un efecto notable en la imagen grabada, pero a velocidades más altas puede ser visible.

Un segundo punto a tener en cuenta es la trayectoria tomada por el arco que puede ser sustancialmente diferente en cada mitad de la amplitud de la onda cuadrada. Esto puede dar lugar a una variación rítmica en la salida de luz del aparato, particularmente en el caso de dispositivos PAR que tienen sistemas ópticos acoplados estrechamente.

Otra preocupación a tener en cuenta es la inestabilidad irregular que puede producirse en el interior del arco debido a efectos como la turbulencia de los gases. La frecuencia de la corriente de la onda cuadrada puede producir un efecto estimulando “resonancias acústicas” en la cámara del arco. Los efectos de la inestabilidad del arco pueden causar problemas tanto en los rodajes de alta velocidad como en los convencionales.

Principales problemas

  1. Tiempo de transición de la onda cuadrada
  2. Variación rítmica en la frecuencia de la onda cuadrada
  3. Inestabilidad del arco irregular

Echemos un vistazo a cada uno de estos puntos y veamos qué se puede hacer para eliminar sus efectos:

1. Tiempo de transición de la onda cuadrada

A veces, en Power Gems, se nos pregunta “¿Cuál es la velocidad máxima de captación de fotogramas que puedo rodar con su ballast?” El límite superior está determinado por el tiempo que tarda la corriente de onda cuadrada en cambiar de dirección cuando llega un punto donde la cámara empieza a “ver” la transición. Pero en lugar de preguntar cuál es la velocidad máxima de captación, una pregunta más precisa sería “¿Cuál es el tiempo de captura mínimo o el ángulo de obturación”. La ventaja de considerar el tiempo de captura mínimo es que es un número absoluto, mientras que el ángulo mínimo del obturador requiere que la velocidad de fotogramas también se tenga en cuenta.

El riesgo de encontrar problemas con la transición de onda cuadrada aumenta a medida que el tiempo de captura de la cámara se aproxima al tiempo de transición. Pero ¿cuánto tiempo es el tiempo de transición? Sorprendentemente, esto se determina no por el ballast, sino por la inductabilidad del circuito de la lámpara (predominantemente la inductibilidad del cable del alimentador del proyector y de las bobinas tesla del ignitor).

Debido a la inductabilidad, cuanto mayor es la intensidad de la lámpara, mayor es la cantidad de tiempo que se tarda en invertir la dirección. Sin embargo, las cifras típicas son 20-30 microsegundos. Esto no significa 20-30 microsegundos de oscuridad completa, ya que está presente la corriente de lámpara a lo largo de este período, pero la salida de la luz decae.

Si el período de transición adquiere una parte significativa del tiempo de captura de la cámara, entonces puede comenzar a ser detectado en la imagen reproducida. Esto puede aparecer como zonas oscuras, o bandas oscuras, dependiendo del sistema del obturador de la cámara.

¿Cuál es el límite aceptable para el tiempo de captura? Bueno, el flicker es una cuestión subjetiva y sólo puede ser satisfactoriamente determinado por la vista, y como se mencionó, el tiempo de transición es una cantidad variable y depende de una serie de factores. Sin embargo, las pruebas muestran que el punto en el que el tiempo de transición se convertirá en un problema es en la región de 100 microsegundos (100.000 nanosegundos) en el tiempo de captura. Por lo tanto, si se está acercando a este tiempo de captura, o tiene un alimentador de proyector particularmente largo, entonces se debe comprobar cuidadosamente las imágenes de los efectos en el tiempo de la transición.

¿Qué repercusión tiene esto para la velocidad de fotogramas? Con un obturador de 360°, obtendremos una equivalencia de una velocidad de fotogramas máxima de 10.000 fotogramas por segundo. Con un obturador de 90° será una velocidad de fotogramas máxima de 2.500 fotogramas por segundo. Como se ha mencionado, un cable de alimentación del proyector largo o una corriente de lámpara alta, tal como se encuentra con dispositivos de 18kW ó 24kW, puede requerir un ángulo de obturación más amplio.

2. Variación rítmica

Una diferencia sustancial en la trayectoria tomada por el arco en las dos mitades de la onda cuadrada puede conducir a una variación rítmica notable en la salida de luz desde el proyector, ya que la luz recogida por el reflector varía. El aumento de la frecuencia de la corriente de onda cuadrada puede reducir la variación en la trayectoria entre los dos semiciclos.

La reducción de la variación rítmica es particularmente pronunciada cuando se cambia la frecuencia de salida del balasto de 100Hz a 300Hz. En algunos casos, se puede mejorar aún más cambiando de 300Hz a 1000Hz. Pero puede haber una razón adicional para cambiar hasta 1000Hz, y eso es mover la variación rítmica a una frecuencia donde hay múltiples oscilaciones de la luz por fotograma que diluyen o cancelan el efecto. (Para los fans del digital sampling esto es una consecuencia del teorema de Nyquist.)

Una desventaja al trabajar a 1000Hz es que puede estimular fuertes resonancias acústicas en la lámpara, produciendo variaciones de luz a frecuencias impredecibles. Esto significa que es esencial “afinar” la frecuencia del balasto para evitar picos de resonancia en el funcionamiento de la lámpara. En Power Gems desarrollamos un sistema de auto-scan para facilitar este proceso. Con el auto-scan puedes sentarte y el balasto automáticamente escaneará por ti, y se situará a la frecuencia que mejor se adapte a la estabilidad de la lámpara. Esta característica pionera está disponible de serie en los modelos 9kW, 18kW y 24kW, para ahorrar tiempo y mejorar la estabilidad de la luz.

3. Inestabilidad del arco irregular

Los gases dentro de la cámara del arco en la lámpara pueden ser bastante turbulentos y en algunos casos perturbarán al arco, provocando el movimiento en la zona iluminada. A veces la alteración ocurre a una frecuencia que no es visible a simple vista, pero puede aparecer como un “parpadeo” de la luz cuando se reproduce una grabación de alta velocidad.

Las lámparas colocadas con el arco cerca de la posición vertical tienen peor estabilidad que las lámparas en posicion horizontal, por lo que esto puede ser una consideración a tener en cuenta para el tipo de fijación o el posicionamiento del accesorio. Además, ciertas frecuencias de ondas cuadradas pueden estimular las “resonancias acústicas” en la lámpara (el mismo principio por el cual se produce el sonido soplando a través de la parte superior de una botella). Esto puede ser un desafío cuando se trabaja en el modo de 1.000Hz, y es necesario afinar el balasto lejos de los picos resonantes.

Las lámparas recién sacadas de la caja pueden mostrar cierta inestabilidad y puede que sea necesario que se beneficíen de unas cuantas horas de combustión. De manera similar, las lámparas al final de su vida pueden empezar a funcionar de una forma inestable y deben ser reemplazadas.

Consejos para el rodaje de alta velocidad con HMI

  • Utilice el ángulo de obturación máximo que sea posible. Manténgase lo más lejos posible del tiempo mínimo de captura de 100 microsegundos (100.000 nanosegundos)
  • Ajuste el balasto al modo 300Hz para reducir las variaciones del ritmo en el arco
  • Si todavía se puede ver el “parpadeo” en la zona iluminada durante la reproducción, seleccione el modo de 1.000Hz para cambiar esta frecuencia a una frecuencia no problemática. Recuerde ejecutar auto-scan en el balasto, o sintonizar manualmente para evitar resonancias acústicas

Conclusiones

Las fuentes de luz HMI reproducen una enorme cantidad de luz, lo que las convierte en excelentes herramientas para capturar imágenes a alta velocidad. Con el tipo de velocidades de fotogramas máximas que normalmente se utilizan en la película cinematográfica (1.000fps, 2.500fps, 5.000fps) se pueden lograr resultados perfectos siguiendo los sencillos pasos descritos anteriormente. En la mayoría de los casos, el ajuste del balasto de 300Hz dará resultados impecables, y evitará la necesidad de ajustar la frecuencia del balasto. El ajuste de 1.000Hz es otra “herramienta adicional” para situaciones difíciles.

Para situaciones especificas como el análisis científico, con velocidades de fotogramas que se acercan o superan los 10.000fps, puede ser necesario utilizar múltiples dispositivos para diluir los efectos de la transición de la onda cuadrada.

Rodaje de alta velocidad – Soluciona problemas con Power Gems

Solamente la gama de balastos de Power Gems posee las opciones del cambio de frecuencia y de la función incorporada del auto-scan para permitirte realizar los mejores rodajes de alta velocidad.

Se llevaron a cabo pruebas detalladas en colaboracion con la Empresa de Digital Cinema para demostrar cómo desarrollar eficazmente un rodaje de alta velocidad. Se pueden ver imágenes (en Vimeo) con una serie de tomas enseñando los problemas que se pueden producir, y las formas efectivas de tratar con ellos:

Vídeos de pruebas en 9kW PAR

Ejemplo de “rolling bands” a 300Hz, el vídeo muestra el parpadeo causado por el tiempo de transición. Un ejemplo de las tomas a alta velocidad; aquí vemos “rolling bands” a lo largo de la pantalla. Toma a 2.400 fotogramas por segundo, con un tiempo de captura muy corto de 5 microsegundos. Balasto Power Gems 9kW en configuración a 300Hz.

Cambiar la frecuencia de 300Hz a 1000Hz cambia simplemente la frecuencia de las bandas. Aquí, cambiamos la frecuencia a 1000Hz para tratar de deshacernos de las “rolling bands” visibles a 300Hz (ver arriba), pero no resuelve el problema, sólo cambia la frecuencia de las bandas. Toma a 2.400 fotogramas por segundo, con un tiempo de captura muy corto de 5 microsegundos.

El obturador en 90° consigue librarnos de las “rolling bands” visibles en 300Hz y 1.000Hz. Cambiar la frecuencia no resuelve el problema, pero aumenta el ángulo de obturación. Este vídeo muestra la solución, todavía usando 300Hz en el balasto de 9kW de Power Gems, la solución es ensanchar el ángulo de obturación a 90°, dando tiempo a una captura superior a 100 microsegundos.

Vídeos de pruebas en 18kW PAR

Ejemplo de “flicker rítmico” a 300 Hz. Aquí hay un problema de flicker, pero no es el tiempo de transición, lo sabemos porque tenemos un tiempo de captura enorme. Esta vez es una cuestión de movimiento del arco.

Toma a 1.000 fotogramas por segundo con un tiempo de captura sustancial de 500 microsegundos. Balasto Power Gems de 18kW en una configuracion a 300Hz. No hay “rolling bands”, pero hay un parpadeo general sutil debido al movimiento arrítmico del arco.

Solución: Cambiar la frecuencia a 1.000Hz soluciona el problema cambiando a una frecuencia diferente. Esto demuestra que el problema del “flicker rítmico” se elimina usando el balasto de 18kW de Power Gems en una configuración a 1.000Hz. Toma a 1.000 fotogramas por segundo con un tiempo de captura sustancial de 500 microsegundos.

El “banding’’ regresa a 2.400Hz. Sólo para probar un punto, si aumentamos la velocidad de fotogramas (tiempo de captura decreciente) reintroducimos un problema de tiempo de transición.

Utilizando el balasto Power Gems 18kW en la misma configuración, la velocidad de fotogramas se incrementa a 2.400 fotogramas por segundo, lo que reduce el tiempo de captura cerca del límite de 100 microsegundos. Ahora vemos que el “banding” comienza a convertirse en un problema de nuevo.

powergems-bodegonmultipotencia

Balastos Power Gems multifrecuencia 50/100/300/1000Hz

Traducido por Carlos Cledera (ver el original en inglés)

Tommie iluminado por las SL1 y Mini


Cuando le ofrecí al DoP Tommie Ferreras (AEC) testear los paneles SL1 Switch y Mini Switch de nuestra representada DMG Lumière, me respondió que ya los conocía y le encantaría ponerlos a prueba; así pues nos cuenta él mismo sus experiencias con estos paneles LED bicolores de luz difusa.

tommieferreras-10869358_622050204596383_2968596101529071825_o

Hace año y medio tuve la oportunidad de conocer en una feria a uno de los tres creadores/emprendedores de esta idea llamada DMG Technologies que daba a conocer su SL1 Switch (no sé si con el mismo nombre) y me gustó mucho lo que vi entonces, una herramienta estupenda con una calidad de LED por encima de la media (CRI mayor que 94) y una construcción y diseño solido y ligero; hasta ahí todo bien, pero lo que más me llamó la atención fue la calidad de la luz y potencia (170W) junto al diseño rectangular y alargado al que nos hemos acostumbrado con las ya históricas KinoFlo 120. Hasta entonces el diseño de aparatos de iluminación LED iban más enfocados a una geometría más cuadrangular.

Tommie con la Mini Switch con el Dome

Tommie con la Mini Switch con el Dome

Ahora los diseños ya tienen más variables en su concepción, pero pasado ya un poco de tiempo lo que sigue siendo una buena herramienta es este SL1 ampliando la familia con la nueva Mini Switch de inferior tamaño (60cm), pero con las mismas prestaciones llegando a los 85W de potencia. He tenido la oportunidad de probar a través de Grau Luminotecnia durante la grabación de un Stop Motion para Nara Films Studio el kit que viene con este modelo y corrobora las buenas sensaciones que tuve en aquel primer encuentro con esta marca. Trabajando con diferentes texturas y control sobre las sombras. Además tienen kits con diferentes accesorios para conseguir diferentes calidades de luz y posibilidades creativas.

tommieferreras-dmgminiswitch03

Esto se pone interesante porque tanto Arri, como Kino e incluso TheLight tienen también muy buen material con diferentes prestaciones según el uso pero estoy seguro que tanto la SL1 Switch como la Mini Switch van a dejar asombrado a más de uno.

Para finalizar comentar que pueden combinarse desde una temperatura de color de 3000K hasta 5600K y pueden utilizarse con baterías tipo V-Mount además de otras utilidades. Espero utilizarlo en mi próximo proyecto en diferentes tonos de piel y texturas.
Tanto en Grau como en la pagina de DMG Lumière podéis ampliar más la información.

Alfons Grau – Director Gerente de Grau Luminotecnia


Archivos mensuales

Introduce e-mail válido para recibir las noticias de GrauLuminotecnia

Únete a otros 3.485 seguidores

Grau Luminotecnia – Noticias


A %d blogueros les gusta esto:
