Proyectos e instalaciones 2016


A continuación del artículo de los proyectos e instalaciones que realizamos el año 2015 me puse a escribir el nuevo post de las que realizamos el 2016, y es que cuando tomo carrerilla… Veréis una evolución dado que nuestras instalaciones destacan, además de por estar bien acabadas y listas para ser utilizadas, por las garantías que ofrecemos, y esto sólo es posible utilizando materiales de primera y marcas que responden con eficiencia. Hoy en día todo el mundo se atreve a decir que hace proyectos e instalaciones de iluminación para platós, auditorios y salas de actos, pero la realidad difiere de la ilusión vendida cuando tienes que hacerlo bien, con todos los papeles en regla, con poco tiempo y con la flexibilidad/habilidad suficiente para solventar cualquier contratiempo. Y es que son muchos años y mucha experiencia acumulada.

Los proyectos van y vienen, se aletargan o simplemente mueren y desaparecen. Nosotros nos adaptamos y no decimos que no a retos, es más, nos gustan los retos por grandes que sean, esto genera que tengamos que utilizar la materia gris y a veces, por qué no decirlo, la paciencia. Un proyecto que sea un reto nos hace despertar de la monotonía del día a día en que todo es igual con algunos detalles diferentes en cada uno. Pero no todos los proyectos se llevan a cabo, menos aun los que son retos y además internacionales donde se genera un estrés al tener que competir con empresas e ideas de todo el mundo, aunque cuando uno de ellos ve la luz nos llena de ilusión (y trabajo). Este sería el caso de France TV en París y Latina TV en Lima, ambos proyectos con gran nivel de estrés tanto en la fase de licitación como en la de ejecución, pero sumamente satisfactorios.

El 2016 duplicamos la cifra de negocio del 2015 en instalaciones, todas ellas realizadas con tecnología LED, y éstas son (ordenadas por fecha):

  • Latina TV – Plató de 320m2 equipado con proyectores fresnel FilmGear LedSpot de 250W y 150W, paneles LED TecPro Felloni HO dobles y barras LED de color RGBW. Si queréis saber más seguid este enlace.
  • CETYS – Plató con proyectores bifocales dedolight DLED4, fresnel RVE Serenity TwinLed y paneles LED TecPro Felloni HO.
  • Universidad Antonio Nebrija – Parrilla con railes móviles TeycoRig para la biblioteca sala de actos.
  • France TV – Plató acristalado de 100m2 con una dotación impresionante de paneles LED TheLight Velvet Light4, Velvet Power1, recortes ETC Source Four LED S2 HD, barras LED de color RGBWA, cabezas móviles Martin MacAura XB wash, proyectores bifocales dedolight DLED4 y DLED9 con montura Imager. Pronto publicaremos un post sobre esta instalación para los que quieran saber más.
  • Escola Àgora – Plató con proyectores bifocales dedolight DLED4 y paneles LED TecPro Felloni HO.
  • Blanquerna – Facultat Ciències Comunicació – Plató con proyectores fresnel FilmGear LedSpot 150 y fresnel RVE Serenity TwinLed.
  • Universitat Pompeu Fabra – Plató con paneles LED TheLight Velvet Light1 y Velvet Light2.
  • Parc Audiovisual de Catalunya – Revisión y mantenimiento de las parrilas de los plató 3 y 4. Cabe destacar la importancia de revisar los platós periódicamente.
  • Top Studios – Suministro e instalación de un sistema de distribución eléctrico en su plató.
  • Universidad Europea del Atlántico – Plató con railes móviles TeycoRig, proyectores bifocales dedolight DLED4, fresnel RVE Serenity TwinLed y paneles LED TecPro Felloni HO.
  • IESE – Plató aula virtual con proyectores bifocales dedolight DLED4, fresnel RVE Serenity TwinLed y paneles LED TecPro Felloni HO.
  • Escola Joan Pelegrí – Sala de actos con proyectores fresnel RVE Serenity TwinLed.
  • Aclam – Construcción de un ciclorama sin fin a dos paredes para su plató de fotografía.
  • UPC – Aula con proyectores bifocales dedolight DLED4.
  • TV Mataró – Revisión y mantenimiento de un ciclorama virtual chroma.
  • Maheco – Construcción de un ciclorama sin fin a tres paredes para una casa.

Alfons Grau – Director Gerente de Grau Luminotecnia

Proyectos e instalaciones 2015


Desde que en enero del 2015 presentábamos al nuevo responsable de proyectos e instalaciones ha sido un no parar de trabajo; si a eso le sumamos que para la mayoría de las instalaciones debes esperar un tiempo para hacerlas públicas y que es difícil publicar fotos, nos encontramos en el 2017 explicando lo que hicimos hace 2 años y de forma resumida… Nuestros clientes saben, y por eso confían en nosotros, que la discreción es tan importante como la técnica, la palabra exacta es PROFESIONALIDAD; pero tenemos que hacer saber a nuestros clientes potenciales el nivel de los proyectos en los que estamos involucrados sin que se molesten los integradores y sin que husmee la competencia, en resumen, una labor de compromiso.

Nuestra especialidad son las instalaciones de parrillas, sistemas de suspensión, iluminación, regulación y distribución DMX ya sea para platós de TV, de cine, de escuelas, auditorios y salas polivalentes. Un punto a destacar sobre los otros es que las instalaciones las hacemos desde el punto de vista del usuario y además dejamos la escena bien iluminada y a punto para que la propiedad pueda empezar utilizar el recinto.

El 2015 fue un muy buen año para las instalaciones, especialmente de universidades y escuelas, con la excusa del cambio tecnológico al LED; porque ya hacemos todos los proyectos con LEDs a no ser que sean platós enormes y requieran grandes potencias.

Así en el 2015 realizamos las siguientes instalaciones (ordenadas por fecha):

  • UAB – Facultat Ciències Comunicació – Plató 1 con railes móviles TeycoRig, proyectores fresnel RVE Serenity TwinLed y paneles LED TecPro Felloni HO. Plató 4 con proyectores bifocales dedolight DLED4, fresnel RVE Serenity TwinLed y paneles LED TecPro Felloni HO. Si queréis saber más seguid este enlace.
  • El Punt Avui – Sala de actos con truss y proyectores fresnel RVE Serenity TwinLed 75W.
  • Canal Barça – Dos platós, uno de ellos con set virtual, con proyectores bifocales dedolight DLED4, fresnel RVE Serenity TwinLed y paneles LED TecPro Felloni HO.
  • Xarxa Audiovisual – Ciclorama con barras LED de color RGBWA para plató. Sala de prensa con proyectores bifocales dedolight DLED4.
  • Blanquerna – Facultat Ciències Comunicació – Aula SR con proyectores bifocales dedolight DLED4 y paneles LED TecPro Felloni HO.
  • OAMI – Auditorio con recortes ETC Source Four LED S2 Lustr zoom 15/30º y pars ETC Color Source LED de color RGBL.
  • CIFO Cobalto – Plató con paneles LED TheLight Velvet Light1, Velvet Light2, Velvet Light2x2, Velvet Power1 y proyectores fresnel Arri L7C.
  • Canal Barça – Acondicionamiento de dos platós con sistema de alimentación y DMX, revisión de proyectores e iluminación para nuevas producciones.
  • Universidad Antonio Nebrija – Facultad Ciencias Comunicación – Parrilla con railes móviles TeycoRig.
  • Universidad Castilla-La Mancha – Cuatro mini platós virtuales adaptados a las necesidades de cada centro en Albacete, Ciudad Real, Cuenca y Toledo. La dotación de iluminación se realizó con proyectores bifocales dedolight DLED4 y paneles LED TecPro Felloni HO.
  • Hotel Park Hyatt – Adaptación parrilla especial para salón polivalente.
  • UB – Biblioteconomía – Plató con set virtual. La dotación de iluminación fue de proyectores bifocales dedolight DLED4 y paneles LED TecPro Felloni HO.
  • Universitat Pompeu Fabra – idEC – Sala polivalente iluminada con proyectores fresnel RVE Serenity TwinLed.
  • UAB – Facultat Filosofia i Lletres – Auditorio con proyectores fresnel FilmGear LedSpot 150.

En el 2016 hemos seguido con la buena racha de instalaciones, pero de éstas ya os hablaré en un próximo post.

Alfons Grau – Director Gerente de Grau Luminotecnia

Instalación plató UAB, cambio tecnológico


Este pasado mes de febrero entregamos a la propiedad, Universitat Autònoma de Barcelona (UAB) – Facultat e Ciències de la Comunicació (FCC), la instalación del plató de Noticias de 40m2. El proyecto, que sirve como ejemplo, ha consistido en un cambio tecnológico aprobado por el propio Departamento de Ingeniería de la Universidad, quien dictaminó los beneficios de ahorro energético, mantenimiento y mejora de las condiciones de trabajo en el plató (disminución de temperatura ambiente).

Antes de… con incandescencia

Antes de… con incandescencia

Antes de que realizáramos la instalación el plató 4 estaba dotado con proyectores de incandescencia (como vemos en la foto de arriba) con un total de 8kW y ahora tiene una iluminación más acorde a las dimensiones del plató con un consumo total de tan sólo 900W y el ciclorama chroma iluminado homogéneamente. Para la iluminación frontal utilizamos tres fresnels LED Serenity 75W de RVE, para el contra dos proyectores LED bifocales DLED4 40W de dedolight y para el ciclorama 12 paneles LED Felloni HO 48W de TecPro. Todos los proyectores son de luz día.

Al ser una reforma de un plató en uso se ha mantenido la cortina ciclorama tal como estaba y la instalación eléctrica, que ahora va sobrada pero permite utilizar algún proyector de incandescencia para alguna escenografía puntual. Por otro lado se amplió la parrilla para permitir colgar más puntos de luz, pues hemos pasado de 8 a 17 focos. Asimismo dotamos la instalación del sistema digital DMX512 para regulación de los aparatos por mediación de una pequeña consola Evento de 12/24 canales.

Después de… ciclorama iluminado con LED's

Después de… ciclorama iluminado con LED’s

Ésta es la tendencia, iluminación LED, tanto para instalaciones nuevas como reconvertidas; el ahorro de consumo y calor es una batalla ganada; entre renovar el sistema de aire acondicionado y la iluminación pasando a tecnología LED, la propiedad lo tiene muy claro…

Si quieres ver otras instalaciones del 2015 sigue este enlace.

Alfons Grau – Director Gerente de Grau Luminotecnia

Nuevo responsable de proyectos e instalaciones


Año nuevo, proyectos nuevos, y estos con nuestra experiencia prometen ser más y mejores. Por el camino hemos aprendido mucho y hemos mejorado en el diseño y montaje de platós de televisión gracias al personal que hemos ido formando en estos últimos años. Recuerdo que lo peor de las instalaciones cuando empezamos era la selección del personal de montaje para cada ciudad a la que íbamos, y debo reconocer que algunos errores cometimos. Hicimos la primera instalación en 2001 y eso marcó un cambio de rumbo en nuestra empresa, que había nacido en 1984, pasando de ser vendedores de “cajas” a ser vendedores de ideas con los proyectos llave en mano. Todos los proyectos los hacíamos desde Madrid y mientras que las instalaciones que realizábamos con el equipo de Barcelona desde 2002 nos dejaban muy satisfechos, en Madrid no acabábamos de encontrar el equipo de técnicos perfecto. Así que en los últimos años y con la internacionalización de nuestros proyectos decidimos que todas las instalaciones las ejecutaríamos con el equipo de Barcelona allí donde fueren, y el plató de BeIN Sports de París fue la prueba de fuego que pasamos con nota.

La poca altura fue el reto en BeIN Sports de París

La poca altura fue el reto en BeIN Sports de París

Este equipo de Barcelona estaba capitaneado por Evarist Valera y tras 12 años colaborando juntos, este 2015 nos estrenamos con Evarist como Responsable de Proyectos de Grau Luminotecnia. Ha sido una transición natural y lógica que hemos asumido con la confianza de un trabajo bien hecho, muy bien hecho, durante estos años que hemos recorrido juntos. Como los proyectos muchas veces nos obligaban a dibujar los planos sin un edificio construido, Evarist se encargaba de realizar las correcciones tras la visita a obra previa a la ejecución de la instalación. Así pues, sin querer acabó participando desde el concepto del proyecto y el diseño de planos hasta la dirección en la ejecución de la obra. Evarist nos aportaba otra ventaja sobre los demás equipos que habíamos utilizado basados en electricistas y mecánicos de montaje, él además es diseñador de iluminación; esta ventaja ha sido y es una garantía de una entrega llave en mano total, a la que podemos sumar el factor de su capacidad para realizar el training de la consola de luces que le pongamos delante, por sofisticada que ésta sea.

Evarist verificando los pantógrafos manuales Teyco que instalamos en Aragón TV

Evarist verificando los pantógrafos manuales Teyco que instalamos en Aragón TV

Siempre intentando mejorar y estar a la última, en el caso de los proyectos de iluminación escuchamos al cliente y le asesoramos según sus necesidades, presupuesto y apariencia que le quiera dar al plató de televisión o de escuela, a la sala de actos, al teatro, al museo, o a cualquier ambiente que quiera reformar. Este 2015 ya no “aceptamos” proyectos con iluminación de incandescencia, bueno no me mal interpretéis, “recomendamos encarecidamente” utilizar las últimas tecnologías en proyectores, vamos las últimas generaciones de LED’s. También nos adaptamos a las necesidades y presupuesto del cliente en lo que se refiere a los sistemas de suspensión, recomendando lo que mejor encaja en cada caso sin olvidar que debemos ofrecer la mejor solución; en palabras suena simple, pero con nuestra experiencia y nuestras marcas que nos apoyan, realmente buscamos siempre la mejor solución porque nuestros comerciales y todo el equipo de Grau Luminotecnia capta la idea del cliente y pone en práctica su experiencia para orientarle desde el principio hasta el final. Aunque tenemos nuestras propias marcas, siempre estamos dispuestos a escuchar la predisposición del cliente hacia un producto en concreto y si el criterio es acertado y se ajusta al proyecto y presupuesto nos adaptamos con suma facilidad; lo primero es el cliente.

Islas realizadas con truss fue la solución para el plató de 400m2 del Parc Audiovisual de Catalunya

Islas realizadas con truss fue la solución para el plató de 400m2 del Parc Audiovisual de Catalunya

No olvidéis nuestra capacidad para actuar a nivel nacional e internacional, vamos donde nos llaman y nos adaptamos a las necesidades que demanda cada país, colaborando con integradores nacionales e internacionales y marcas a las que está acostumbrado el mercado, ofreciendo soluciones modernas e innovando. Siempre con marcas de calidad contrastada, huyendo del “barato para hoy, luego ya veremos”, para seguir con el “buen producto hoy, cliente fiel en un futuro”, porque está claro que en una instalación, sobretodo fuera de nuestras fronteras, lo mejor para todos (cliente y proveedor) es que no haya ninguna incidencia post montaje. Una instalación es la suma de muchos productos de distintos fabricantes donde nosotros aportamos el conocimiento y la técnica, pero necesitamos que todo el conjunto sea compatible funcionando como un engranaje y esto nos lo garantizan productos de primer nivel; si no fuese así, entraríamos en una cadena de fallos que multiplicarían la sensación de malestar en el usuario.

Todos los proyectos y presupuestos diseñados por el anterior responsable técnico y no ejecutados siguen siendo propiedad de Grau Luminotecnia y vamos a revisarlos junto a los clientes uno por uno para satisfacer sus necesidades y adaptarlos a la nueva filosofía.

Alfons Grau – Director Gerente de Grau Luminotecnia

La realidad aumentada de Egripment


La realidad aumentada invade nuestras pantallas y Egripment le da ritmo. Os adjunto los enlaces al seguimiento de las elecciones alemanas del 2013 por parte de la RTL y a dos vídeos de la pasada IBC del stand de Egripment. En estos tres vídeos se explica todo, sobran las palabras.

Captura de pantalla 2014-02-06 a la(s) 21.09.40

Elecciones alemanas 2013

Captura de pantalla 2014-02-06 a la(s) 21.12.34

Egripment en IBC 2013

Captura de pantalla 2014-02-06 a la(s) 21.16.04

Realidad aumentada en el stand de Egripment en la IBC 2013

Para más información.

Alfons Grau – Director Gerente de Grau Luminotecnia

Instalación set virtual en Torre Barrina


Nuestra última instalación del año 2013 es pequeña, pero es muy mona y ha quedado muy fina. A petición de la propiedad, el Centre Municipal de Creació Multimèdia de L’Hospitalet, hemos transformado una de sus salas en un pequeño plató virtual de creación multimedia para que ofrezca sus instalaciones a entidades, grupos y particulares que necesiten un centro audiovisual donde realizar sus actividades.

La transformación de la sala la hemos realizado con una parrilla de 3×3 metros en el techo para albergar los 9 paneles Felloni de TecPro que iluminarán las paredes del set virtual, y los 4 proyectores DLED4 Estudio de Dedolight para iluminar al actor. En total la iluminación de luz día, 5600K, que cuelga de la parrilla está toda realizada con tecnología LED de primera calidad arrojando un consumo total de tan solo 400W; el sistema DMX que integran los equipos permite su control total desde una pequeña consola situada en la sala técnica.

Probando la iluminación en la caja azul

Probando la iluminación en la caja azul

El ciclorama sin fin en “U” lo hemos construido en madera, incluido el suelo, y pintado en azul ultimatte. Sus dimensiones son frontal de 3,75m, lateral izquierdo de 3,5m y lateral derecho de 1,5m, con una altura de 2,6m.

Instalación realizada para el integrador Vitelsa.

Alfons Grau – Director Gerente de Grau Luminotecnia

¿Qué pintamos?


No voy a reflexionar sobre qué hacemos o que debemos a hacer en esta vida, ni si esta ruta que tomaremos está marcada por el destino. Os voy hablar de una cosa más sencilla, o no, dentro de nuestro sector, la pintura escénica aplicada dentro del mundo del cine y la televisión. Hay tres tipos de pinturas dirigidas específicamente  al mundo de la TV, al vídeo y el cine, desde ya hace mucho tiempo, pero especialmente desde que entramos en la era digital y los escenarios virtuales se adueñaron de nuestros platós. Rosco nos acompañará por este recorrido como marca especialista en pintura escénica. Pero antes de llegar a la última obra maestra “Gravity” en un escenario de ilusión, empecemos por los conceptos básicos, el blanco y negro en la TV para recibir teóricamente la mejor imagen en nuestras casas.

Pintura Blanco TV y Negro TV: Basándose en un pricipio básico de exigencias de sensibilidad al contraste en los sistemas de televisión y vídeo, todavía vigente a pesar de la evolución constante de las máquinas, el Blanco TV es un gris neutro que cumple las especificaciones del 60% de reflectancia, y el Negro TV es un negro intenso y mate con un 3% de reflectancia.

B&W

B&W

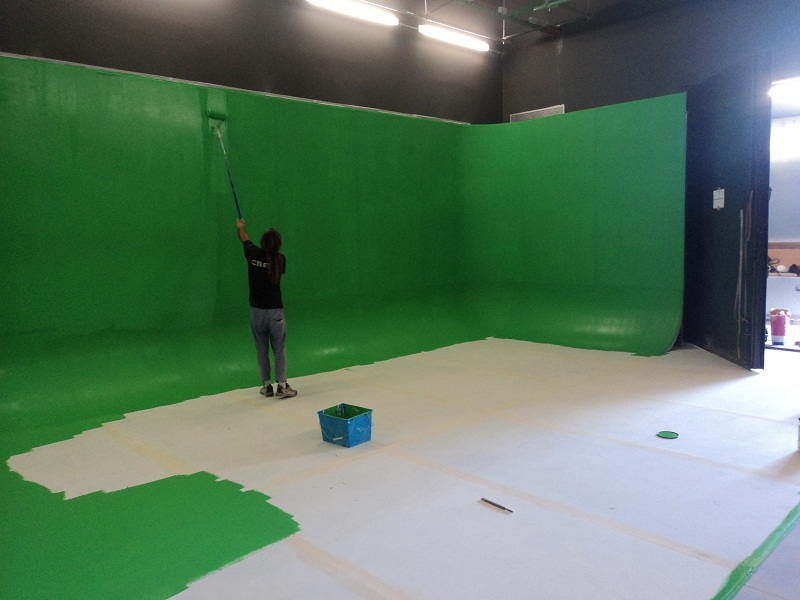

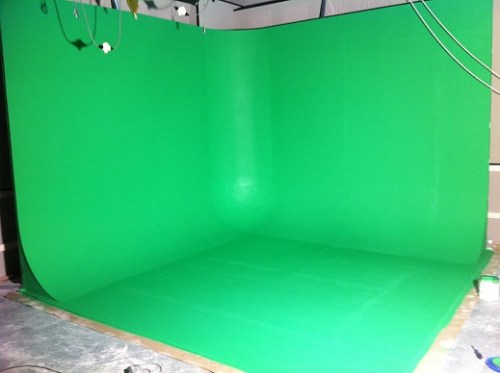

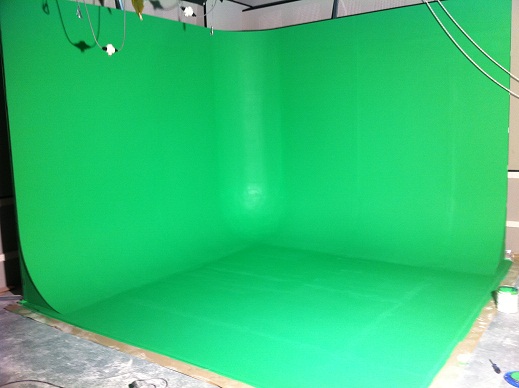

Pintura Chroma Key: Las pinturas Rosco chroma key fueron elaboradas para proporcionar altos niveles de luminancia y de saturación cromática para tales efectos. Ya sabemos, el famoso mapa del tiempo está incrustado en un panel pintado de verde. Los colores que han prevalecido son el Verde Chroma Key y el Azul Choma Key que son los colores más alejados del tono de nuestra piel.

Chroma Key

Chroma Key

Pintura Ultimatte®: Las pinturas Rosco Ultimatte™ han sido específicamente formuladas para producir la correcta luminancia y los valores ópticos rojo, verde, azul para la operación del sistema; han sido diseñadas en colaboración con la Organización Ultimatte™ y tienen su aprobación oficial. Aunque estas pinturas han sido diseñadas para ser usadas con el Sistema Ultimatte, también pueden utilizadas con los sistemas Chroma Key. Proporcionan una luminancia y separación de color óptimas cuando se graba tanto en cine como en vídeo. Hay tres especificones de color, auque las dos primeras son las más conocidas, el Verde Ultimatte® y el Azul Ultimatte®; la tercera nos da un plus, el Super Azul Ultimatte®, siendo un azul más oscuro y puro pudiéndose utilizar para reducir el deslumbramiento en las superficies horizontales que podían interferir con un “matte” transparente.

Ultimatte

Ultimatte

Todas estas pinturas Rosco son vinílicas acrílicas, mates y secan en 30 minutos, necesitan 2 horas para dar la segunda capa, van en envases de 1 galón (3,8 litros), tienen una cobertura de 8,6m2 por litro, son lavables con agua y jabón.

Son las que utilizamos siempre nosotros en nuestras instalaciones de platós y sets virtuales pues nos dan una confianza absoluta en el acabado y garantía.

Ah, y para “Gravity” esperaremos el making of del blue ray…

Alfons Grau – Director Gerente de Grau Luminotecnia
