Baterías V-Lock potentes y resistentes


“Choque, Cortoicircuito, Calor”, así empezó la presentación Jo de la compañía coreana Gen Energy, “las tres principales causas de muerte de las baterías”

Choque: El 50% de las muertes de las baterías vienen dadas por choque, caída o aplastamiento. ¡SOLUCIONADO! Gen Energy es la primera batería V-Lock del mercado que ha pasado el U.S. Military Standard Drop Test (prueba de Caída del Ejército de los EEUU) que consiste ni más ni menos que dejarla caer de una altura de 2 metros y luego 26 veces desde una altura de 1,2 metros. ¿26 veces? Sí, una vez por cada vértice y cada lado de la batería. Después de esto no se debe apreciar ninguna grieta y al conectarla a un panel LED éste debe encenderse. Además de pasar esta estricta prueba, están tan locos que han dejado caer su batería desde 10 metros y ha seguido funcionando.

Probando caídas y pisotones

Cortocircuito: El 20% de averías de las baterías se producen cuando hay un cortocircuito por culpa de una conexión externa. ¡SOLUCIONADO! Gen Energy es la primera y única batería V-Lock del mercado a prueba de cortocircuitos; protegiendo la batería también protegen al equipo.

Probando cortocircuito

Calor: Otro 20% de la destrucción antes de tiempo de las baterías es el exceso de calor, y con el uso de baterías con equipos de iluminación de cada vez mayor potencia. ¡SOLUCIONADO! Gen Energy ha demostrado que sus baterías V-Lock se calientan menos, o dicho de otra manera evacuan mejor el calos salvando a las pilas del temido recalentamiento.

Test de calor; la de la izquierda es Gen Energy

Todo esto suena muy bien, pero Jo no sólo hablaba, mientras lo hacía abrió una batería V-Lock, la de 22A para ser más preciso, y nos fue enseñando el porqué. Al lado abrimos una batería china (de bastante calidad) para comparar lo que decía.

Choque: La carcasa de policarbonato va cerrada con 8 tornillos y encaja a la perfección haciendo un grupo compacto. La pilas Samsung de Ion-Litio van encajadas en unas celdas que las mantienen fijas y sin vibraciones, y van soldadas con placas de níquel. La placa electrónica no va soldada directamente al circuito de las pilas, si no que va unido con una especie de muelle o silent blog que absorbe todos los golpes o vibraciones. Y para acabar, la montura V-Lock es metálica.

Esta claro cuál es la de Gen Energy, ¿no?

Cortocircuto: La placa electrónica está muy bien diseñada e integra una protección que en caso de cortocircuito externo desconecta antes de que el cruce llegue a partes vitales, viene a ser como una especie de magnetotérmico intregrado. Una vez sacado el cable externo o lo que sea que haya provocado el cortocircuito sólo tienes que pulsar durante 5 segundos el botón de estado de carga de la batería y ésta vuelve a estar operativa. ¿Increible?

Sí, la de Gen Energy vuelve a ser la de la derecha

Calor: Con menor impedancia y menor resistencia generaremos menos calor y esto revertirá en la vida de las pilas. En electrónica la diferencia está en los pequeños detalles, empecemos por la placa electrónica, ésta está bien dimensionada va montada a la espalda del V-lock y no en un lateral, las soldaduras son anchas y NO HAY CABLES. Antes he mencionado las pilas que van soldadas en placas de níquel, que dan una transmisión perfecta evacuando calor al mismo tiempo y NO HAY CABLES. El sistema de conexión V-Lock tiene más bronce, va soldado a la placa y por lo tanto NO HAY CABLES. En resumen, placa más dimensionada, que encima se interpone entre las pilas y el panel LED, mejor disipación del calor; conexiones más dimensionadas y soldaduras más anchas, menor resistencia y mejor disipación el calor; NO HAY CABLES, evitamos generar más calor.

Cablecillos contra soldaduras generosas

Con todo esto yo ya tenía firmado el primer pedido para stock, y la distribución en exclusiva de la marca, claro.

Una vez SOLUCIONADAS las principales causas de mortaldad de las baterías V-Lock vayamos a por otros detalles, no menos importantes, como por ejemplo los 2 años de garantía.

Gen Energy ha focalizado sus esfuerzos en las baterías V-Lock de 12V para iluminación, y tiene 3 versiones de baterías para distintas exigencias 12A, 15A y 22A (sí, sí, 22A):

  • Las de 12A son las baterías V-Lock estándar, las que se venían utilizando para las cámaras y que el mundo iluminación LED se hizo suyas; éstas se siguen utilizando para aparatos de bajas potencias, hasta 144W, aunque es ir un poco al límite. La verdad es que nosotros sólo comercializamos el modelo de 12A 160W porque te permiten llevar 2 como equipaje de mano en los aviones. Para mayor capacidad mejor nos pasamos ya a los 15A, ¿no?
  • Las de 15A son las que debemos empezar a utilizar a partir de los 100W hasta los 180W cómo máximo, aunque podríamos empezar a pensar a utilizar los 15A como estándar, a no ser que lo nuestro es viajar en avión con LEDs de poca potencia. De 15A tenemos dos modelos, el de 195W y el e 290W
  • Las de 22A, ay madre, estas son muy especiales y nos permiten alimentar aparatos LED hasta 264W… ¿Pero, cómo pueden pasar 22A por esos pequeños pins del conector de las baterías V-Lock? Pues Gen Energy ha hecho un doble pin tanto en el positivo como en el negativo en la conexión V-Lock de manera que puede trabajar con el mismo anclaje con paneles de consumo hasta 15A, pero los paneles de consumo de 22A deberán adaptar el anclaje (pero esto ya es una discusión entre fabricantes). De 22A sólo fabrican el modelo de 290W. Pero ahora viene lo bueno, dos baterías de 22A en serie pueden alimentar un panel de 528W; ahí lo dejo para luego…

Alfons y Jo con las flamantes baterías de 22A y 15A

Más detalles de las baterías Gen Energy, todas tienen 2 conectores D-Tap y uno USB; en las baterías de 12A las salidas D-Tap entregan hasta 7A a 14,4V y el USB hasta 2,3A a 5V, pero las baterías de 15A y 22A entregan hasta 12A a 14,4V por los D-Tap.

Estas baterías tienen 5 LEDs de estado de carga y entregan una tensión regular, lo que quiere decir que cuando tiene los 5 LEDs encendidos está al 100% real y cuando está con 1 solo LED está al 20% real de carga. Además, para más precisión, si uno de los LEDs parpadea representa un 10% en lugar de un 20%; para mejor comprensión 3 LEDs encendidos y 1 parpadeando indica que está al 70%. Además si en algún momento os molesta la luz de los indicadores, con tres pulsaciones los apagáis o los volvéis a encender.

Gen Energy aprovechando la tecnología de 22A ha desarrollado la Power Station PB48 más ligera del mercado, específica para alimentar un Skypanel S60C u otro panel LED de su potencia. Esta Power Station PB48 necesita sólo 2 baterías de 22A (recordad, para 528W) y a cambio nos entrega 48V 10A que es lo que necesita el Skypanel S60C, pero en lugar de conectarlo a la entrada de baterías, lo conectaremos a la entrada del panel desde el alimentador para que trabaje a pleno rendimiento de sus 420W. Antes he mencionado que era la Power Station más ligera del mercado, pues la podemos montar con una pinza Super en cualquier trípode o hasta en la horquilla del panel.

La Power Station con 2 baterías de 22A y una pinza Super

Cargadores: Gen Energy también tiene el típico cargador doble pero es lento, sólo 2,6Ah… nosotros sabiendo de las prisas que siempre tenéis optamos por los cargadores de 6Ah con cargas entre 3 y 4 horas dependiendo de la versión y modelo de las baterías. Tenemos el cargador C60P sencillo e individual que carga por el USB que es ideal para llevar con un par de baterías. También, claro está, tenemos el cargador para 4 baterías, y ya puestos éste tiene 2 salidas de 14,4V 10A por si las necesitamos en algún momento.

La Power Station y el cargador de 4 baterías

Para más información podéis acceder a nuestra sección de catálogos y abrir los referentes a la marca Gen Energy.

Alfons Grau – Director Gerente de Grau Luminotecnia

Dynacore, alimentación para todo


Con Dynacore ya tenemos baterías V-Lock de 26V y Power Stations de 48V y 28V para alimentar grandes potencias hasta… 480W. ¡Sí, si, 480W autónomos!

Con la iluminación LED llegaron las alimentaciones autónomas para algo más que pequeñas antorchas, la tecnología LED creció y con ella la demanda de autonomía para más potencia, y actualmente no sé dónde acabará esta evolución. Yo no lo sé, pero los fabricantes de baterías se han puesto las “pilas” y seguro que ya están desarrollando algo nuevo. La verdad es que la tecnología evoluciona mucho más rápida que la adaptación del ser humano a la tecnología y este año entrante nos tendremos que hacer a la idea de que a más potencia, más AMPERIOS y no todo puede trabajar a 12V (que realmente son 14,7V). Con las nuevas cámaras de cine ha pasado lo mismo y los fabricantes de baterías como Dynacore han desarrollado tecnologías para 26V y 48V, además de mejorar los ya populares 12V.

Baterías V-Lock de 26V

Centrémonos en el problema de la INTENSIDAD, o de los AMPERIOS, para poder responder el porqué. ¿Os habéis fijado nunca en las clavijas schuko? Pues éstas aguantan 16A. ¿Os habéis fijado en los pines de las baterías V-Lock? Pues toda la chicha que le dais a la cámara o al panel LED pasa por dos pines. Ahora comparad las patillas de la batería V-Lock con las del schuko… 50W alimentados a 12V está bien (4A), pero 100W (8A) es ir al límite, y 200W (16A) es reventar la batería; si volvemos a comparar a 26V tenemos la mitad de amperios, 50W alimentados a 26V son 2A, 100W son 4A y 200W otra vez al límite, 8A. Como lo mío es la luz voy a dejar las cámara para otros. Los fabricantes de paneles o focos LED hasta ahora han solucionado el problema de la alimentación de potencias medias de dos maneras distintas: conectando 2 baterías V-Lock en serie, convirtiéndolas en 24V (29,4V) o trabajando a mitad de rendimiento del panel con una batería de 12V (14,7V). Así pues, sea como sea, llegan al mismo resultado de intensidad o amperaje, pero un panel rendirá el doble que el otro. Creo que a todos nos interesa trabajar al 100% del proyector LED que nos llevamos a un rodaje. Al mismo tiempo no queremos un peso extra si vamos con equipo autónomo… entonces las dos soluciones son malas: si ponemos dos baterías en serie estamos cargando con el peso de una batería extra y por otro lado, si trabajamos al 50% del rendimiento del aparato estamos cargando con el peso de un aparato mayor del que realmente estamos “utilizando”. Añadamos que los aparatos que llevamos hoy en día ya no son Bicolor, ahora son “multiletras” RGB+W+A+L…, de color vamos. ¿Y? Para decirlo de una manera gráfica, por cada letra aumentamos la potencia del aparato hasta llegar a doblar lo que sería la potencia de un Bicolor. ¡Más chicha, pero a baterías!

Por suerte los LEDs tienen un margen de tolerancia que no tienen las cámaras. No sé si os habréis fijado en la etiqueta técnica del una fuente LED, por ejemplo puede poner 12-18V DC, 24-35V DC, ó 12-35V DC… y en esta última está nuestra salvación. Esto quiere decir que podemos alimentar esos LEDs entre 12V y 35V, dicho de otra manera podemos utilizar tanto una batería V-Lock de 12V como una de 26V, pero habréis aprendido algo del párrafo anterior. Exacto, dependiendo de la configuración del aparato de cada fabricante éste trabajará a la mitad de su potencia a 12V o pondrá la batería al límite; pero si le montamos una batería de 26V* nos entregará el 100% del rendimiento y nadie sufrirá (*siempre debemos consultar al fabricante). Tenemos la solución pero… siempre hay un pero, y es que los fabricantes de los aparatos LED hasta el día de hoy fabricaban para baterías V-Lock de 12V, más que nada porque no existían las de 26V. Ahora hay baterías V-Lock de 26V pero no pueden alimentar por los dos mismos pins pues se cargarían aparatos tales como cámaras y monitores con una tolerancia cero a variación de tensión o paneles LED de baja potencia. Por lo tanto si montas una batería V-Lock de 26V en un aparato actual NO FUNCIONA; es por ello que Dynacore tiene un plato adaptador de V-Lock 12V a V-Lock 26V de fácil montaje, imprescindible, pero que NUNCA debes montar en aparatos que funcionen con límite per debajo de los 24V.

V-Lock por delante y por detrás

Baterías V-Lock de 26V

Pues dicho todo lo anterior sólo me queda decir que actualmente disponemos de 3 potencias diferentes en baterías Dynacore de 26V: DHB150 de 150Wh, DHB200 de 230Wh y DHB300 de 273Wh. Como estamos hablando de potencias altas, burro grande ande o no ande, os recomiendo las DHB300 de 273Wh para que tengáis por lo menos una hora de autonomía garantizada con paneles LED de máximo 200W (volvemos a los 8A de límite como en las de 12V, por los pines). Estas baterías, aparte de los 5 pines propios de la montura V-Lock, disponen de 2 salidas: la D-Tap, que está capada para evitar la destrucción del mundo autónomo, y el puesto USB que nos entrega 5V 2,1A para carga de móviles, tablets, antenas… Para activar el puerto USB deberemos apretar 3 segundos el botón de chequeo de carga.

Baterías V-Lock 26V con cargador individual

Hemos estado probando los proyectores LED que teníamos a mano y podemos daros de momento esta tabla de uso de baterías por aparato. Como veréis hay aparatos que pueden alimentarse tanto con baterías de 26V como de 12V.

Pueden alimentarse a 24V y funcionan con baterías V-Lock 26V + adaptador:

  • dedolight DLED7 y DLED9
  • Velvet Mini1, Mini2, Mini3, Light1 y Power1
  • Velvet Light2 y Power2 (con el adaptador de 1 V-Lock de las Light1 y Power1)
  • DMG Lumiere Mini MIX, Mini Switch, SL1 MIX (sólo 26V) y SL1 Switch
  • Ledgo Magic Hue G160 y Versatile

Pueden alimentarse con baterías V-Lock de 12V:

  • dedolight DLED3, DLED4, DLED7 y DLED9
  • Velvet Mini1, Mini2, Mini3, Light1 y Power1
  • Velvet Light2 y Power2 (van alimentados a 24V pero su adaptador usa 2 baterías 12V en serie)
  • DMG Lumiere Mini MIX, Mini Switch y SL1 Switch
  • Ledgo Magic Hue G260 (va alimentado a 24V pero usa dos baterías 12V en serie)
  • Cineroid Flexibles, Metal y Color

Volviendo a las baterías V-Lock de 26V, Dynacore evidentemente ha desarrollado dos cargadores rápidos que pueden cargar la batería de más capacidad, DHB300 en tan solo 130 minutos. El cargador de dos baterías ocupa el doble de espacio y cuesta exactamente el doble que el cargador de una batería; evidentemente nos hemos decantado por el cargador de una batería, que ocupa el mismo tamaño que una V-Lock, porque es más fácil de integrar dentro de un kit, aunque necesites dos cargadores.

Cargador individual V-Lock 26V

Cargador doble V-Lock 26V

Hemos creado kits con baterías V-Lock 26V de Dynacore con distintas configuraciones y maletas para que siempre las tengas a punto para el rodaje.

Power Station de 48V y 28V

Al principio he hablado de la Power Station 48V/28V de Dynacore y ahora que hemos explicado las limitaciones de alimentación por amperaje de las baterías y las tensiones a las que trabajan los LEDs dependiendo de su potencia, es la hora de hablar de la alimentación de las potencias mayores. La Power Station se alimenta con cuatro baterías V-Lock de 12V y las hace funcionar en serie para generar los 48V para alimentar aparatos LED de hasta 480W (10A), como sería el caso del Skypanel SC60 funcionando al 100%. La Power Station nos deja seleccionar entre la salida de 48V y la salida de 28V que nos permitiría alimentar, por ejemplo, la cámara Arri Alex LF y paneles KinoFlo entre otros. Si le montamos las 4 baterías V-Lock de máyor capacidad, las de 310W, obtendremos 1240W. Además tiene la función de cargador rápido para cuatro baterías V-Lock de 12V. Evidentemente ofrecemos kits Power Starion 48V con cuatro baterías y maleta con ruedas para que tengas siempre el material a punto.

Dynacore Power Station 48V

¿Qué ventaja tiene la Power Station sobre las baterías Pack de 48V? Pués muchas, para empezar el peso, pero esta no es la más importante. Cuando la batería Pack se acaba toca ponerla a cargar o usar otra, mientras que a la Power Station le puedes ir cambiando las baterías V-Lock de 12V, una a una, a medida que se van descargando SIN tener que apagar el aparato. Sí, puede seguir entregando 48V ó 28V provisionalmente con 1, 2 ó 3 baterías menos. Sólo hace falta ir a un rodaje con baterías V-Lock 12V cargadas de repuesto ya sean de 130W, 155W, 200W, 220W ó 310W.

Funcionando con 3 baterías…

Si queréis saber más sobre las baterías V-Lock de 12V pinchad aquí.

Alfons Grau – Director Gerente de Grau Luminotecnia

Baterías Dynacore, cuando menos es más


dynacore-bateriasDMvsDSvlock1b

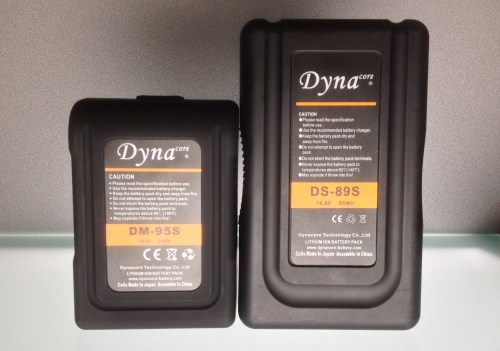

Ya disponemos de las baterías Dynacore de nueva generación, más pequeñas, más ligeras y más potentes; son las baterías Mini de Ión Litio con montura V-Lock de la serie DM Aunque nosotros en los últimos años hemos vendido y utilizado muchas baterías de Dynacore de la serie DS para los equipos de iluminación LED, y con gran éxito por su eficiencia y fiabilidad, hay que recordar que las baterías con montura V-Lock nacieron para alimentar a las cámaras. Estas baterías son realmente buenas tanto para cámaras como para luces, y lo decimos por nuestra propia experiencia durante estos cuatro últimos años. Ahora la serie DM se adapta a los modelos de cámaras de cine y vídeo tales como las Arri Alexa Mini, Red Scarlet, Blackmagic Ursa y Nauticam, así como a las Steadicam.

varios-camaraarrialexaminivarios-camararedscarletvarios-camarablackmagicursavarios-camaranauticam

Hemos seleccionado dos modelos con distinta capacidad dependiendo de si el usuario va a volar en avión con ellas (la normativa aérea internacional no permite subir al avión baterías con capacidad superior a los 95W), o si no lo va a hacer y quiere la máxima autonomía posible en consonancia con la portabilidad. El modelo DM de 95W y 6,6Ah puede alimentar un panel o proyector de 25W durante 4 horas. El modelo DM de 155W y 10,5Ah puede alimentar el mismo panel o proyector durante 6,5 horas, y su peso es de tan solo 800g si lo comparamos con el modelo DS de 130W y 8,8Ah que pesa 1kg. La serie DM utiliza los mismos cargadores externos de la serie DS, y evidentemente tienen también conector D-Tap para alimentación directa y sin utilizar la toma eléctrica del sistema V-Lock. También incorpora cinco testigos de luz para verificar la carga restante de la batería.

dynacore-bateriasDMvsDSvlock3dynacore-bateriasDMvsDSvlock5dynacore-bateriasDMvsDSvlock4

Volviendo a la alimentación debemos tener en cuenta que los paneles LED estándar acostumbran consumir 25W y los HO 50W, pero con las baterías DM de 155W podemos alimentar proyectores de hasta 90W ó 100W (la carga máxima la marca el conector D-Tap en una potencia de 100W) con autonomía de 1,5 horas. Para consumos superiores debemos seguir con la serie DS y sus baterías de 220W y 260W, pero teniendo en cuenta la limitación del conector D-Tap; por lo tanto Dynacore lo ve más como mayor tiempo de autonomía para cámaras y proyectores.

Si queréis saber más:

  • Artículo de presentación 2012 de las baterías Dynacore en nuestro blog
  • Historia de las baterías y pilas en la Wikipedia
  • Historia de las baterías de ion Litio en la Wikipedia

Alfons Grau – Director Gerente de Grau Luminotecnia
